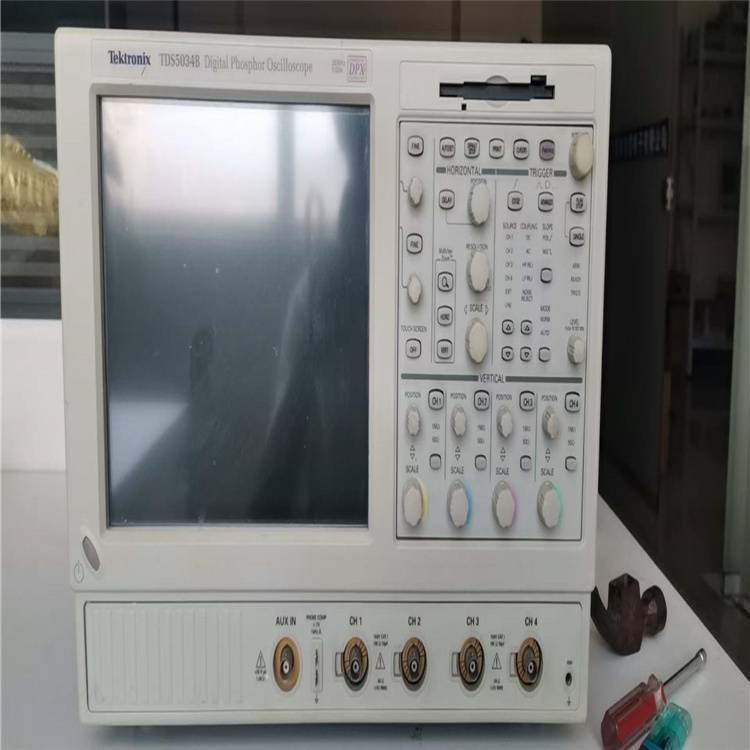

泰克 TDS5034B 数字荧光示波器
1000MHz、500MHz、350MHz三种带宽,zui高实时采样速率达5GS/s。
□强大的数字荧光技术(DPO);
□ 2通道和4通道两种型号;
□ 5 GS/szui大实时取样速率;
□记录长度zui高可达16 MB;
□ 100,000 wfms/szui大波形捕获速率;
□生产力加速器:MyScope自定义控制窗口;
□具有内置联网和分析功能的OpenChoice平台和Windows2000;
□体积小/轻型 ;
□明亮的10.4英寸( 264 mm )显示器;
□业内的***触发功能;□ CD-RW光盘刻录机
□内置打印机(可选);
□以电子邮件通知时间状况
□能够与泰克逻辑分析仪的互操作性能;
主要应用
□数字产品设计和调试
□电信/数据通信/视频标准模版测试
□瞬态异常现象观测
□功率测量
□视频产品设计和调试
□ DVD、抖动和定时、频谱分析
□汽车电子仪器
□生产测试
□电机
□生物医学
□工业控制
输入/输出端口
*辅助输入---前面板BNC连接器。触发点平范围可调,+8V至-8V。zui大输入电压为± 20V(DC+AC峰值)输入电阻≥ 1.5K Ω。
*探头补偿器输出---前面板插针。幅度1V ± 1%转换为≥ 10K Ω负载,频率1KH Z ± 5%.
*模拟信号输出---前面板BNC连接器,提供缓冲版本信号,与通道3输入相接 4条通道机型。)幅度:50Mv/div ± 20%转换为1M Ω负载,25Mv/div ± 20%转换为50 Ω负载。带宽(典型值)100MH Z转换为50 Ω负载。
*辅助输出电平---后面板BNC接头,但示波器触发时提供与∏ L兼容的、负极脉冲。
*时基参考输入---后面板BNC连接器。9.8MH Z至10.2MH Z。
*并行端口--- IEEE1284、DB-25连接器。
*音频端口---立体声话筒输入和立体声输出线微型插口。
*USB端口---两个USB2.0端口,允许在示波器通电的情况下插拨USB键盘和/鼠标。
*键盘端口--- PS-2兼容。
*鼠标端口--- PS-2兼容。
*LAN端口--- RJ-45连接器,支持10Base-T和100Base-T.
*串行口--- DB-9 COM1端口。
*视频端口--- DB-15孔式连接器,可连接***个显示器,以使用双显模式。支持PC99规模的基本要求 ,显示分辨率可达1,920 × 1,440。
*GPIB端口--- IEEE488.2标准,可配置为讲/听模式或控制器模式。
*示波器VGA视频端口--- DB-15孔式连接器,连接后可在外部显示器或投影设备上显示示波器屏幕。
电源
*电源---100至240V RMS ± 10%,47至63 H Z;CAT‖或115 V RMS ± 10%,360至440 H Z
*电耗---
物理特性
*台式配
尺寸 | 毫米 | 英尺 |
高 | 361 | 14.2 |
宽 | 447 | 17.6 |
深 | 288 | 11.35 |
重量 | 公斤 | 磅 |
高 | 11.23 | 24.75 |
宽 | 25.63 | 56.5 |
*机架安装配置
尺寸 | 毫米 | 英尺 |
高 | 267 | 10.5 |
宽 | 483 | 19 |
深 | 231* 1 | 9.1* 1 |
重量 | 公斤 | 磅 |
净重 | 13.49 | 29.75 |
*冷却---冷却净空间隙 左侧需有3英寸 (76毫米 )的净空间隙* 1从机架安装吊钩至仪器背面。
环境温度
*操作--- + 5℃至+ 45℃。
*非操作--- -20℃+ 60℃,软盘驱动器中无软盘。
湿度
*操作--- -20% 至80%相对湿度,+ 45℃或低于此值时的zui大湿度为29℃,非冷凝。+ 45℃时,上限减额至30%相对湿度。
*非操作---软驱中无磁盘,5%至90%相对湿度,+ 60℃或低于此值时的zui大温度为+ 29℃,非冷凝。+ 60℃时,上限减额至20%相对湿度。
海拔高度
*操作--- 10000英尺 (3048米)
*非操作--- 40000英尺 (12190米)
随机震动
*操作--- 5至500 H Z时为0.1G RMS, 每轴10分,3轴,共计30分。
*非操作--- 5至500 H Z时为2.0G RMS, 每轴10分,3轴,共计30分。认证标准
*电磁兼容性--- 89/336/EEC。
*安全标准--- UL61010、CSA-22.2010.1、EN61010-1、IEC61010-1。
