一、喷淋系统简介

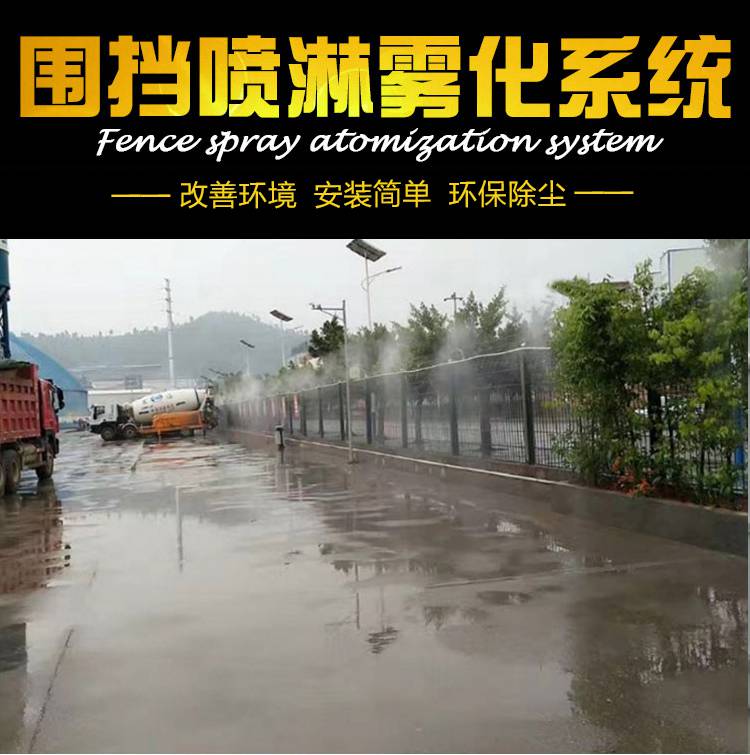

随着许多城市的雾霾越来越严重，环境的良好与否越来越受相关部门的关注，要求各类加剧粉尘污染的建筑工地、煤场，采石场，混凝土搅拌站，垃圾填埋场，废物回收处理站的围挡上需要安装喷淋系统，进行水雾降尘。喷淋系统主要有工地喷雾降尘、混凝土喷雾加湿、消防喷雾、园林喷雾、户外喷雾降温、厂房加湿降温等。

二、喷淋系统的构成

喷淋系统主要由PPR水管、直通、三通、弯头等组成水流通的管路，水箱提供喷淋水源，多级泵给予输送动力，智能控制器控制整个系统。

1、智能控制器：采用数码芯片控制，集上、下液位和压力自动控制于一体；具有自动、手动、遥控三种工作模式可供选择；具有过载、空载、缺相、***压等保护功能；具有空载重启功能，时间1-240分钟可调；具有故障记忆功能，最近5次故障原因可查阅；方便安装，调试简单。

2、多级泵：启动前需向泵内注满水；启动时需打开出水阀门，减轻电机启动负荷，避免烧毁电机；当泵使用压力降低后，可减少泵体和泵盖间纸垫数量，调节压力过高会烧毁电机。

3、水箱：水箱内装有自动水位控制阀，当水箱内水位不足时，开关打开自动补充水源；当水位到达一定高度时，控制阀自动关闭，停止补水。

三、产品特点

1、采用数码芯片控制，集上、下液位和压力自动控制于一体

2、具有自动、手动两种工作模式可供选择

3、具有过载、空载、缺相、***压等保护功能

4、具有空载重启功能，时间1-240分钟可调

5、具有故障记忆功能，近5次故障原因可查阅

6、安装方便，调试简单

四、设备参数

流量：6m3/h

扬程：160m

功率：7.5kw

转速：2900r/min

频率：50Hz

电压：380V

电流：1***

五、安装环境要求

使用温度：-10℃至40℃

湿度：相对湿度不大于90%

海拔高度：不超过2000米

探头线耐温：105℃

六、施工顺序

1、管路铺设：水路总开关设置在起点，主管道设置成4米，需用三通连接两端水管，上方插入一段喷雾管，***安装一个直通将喷嘴与管路相连接。（可根据实际需要设置喷雾管之间的距离）水管由卡扣和螺丝固定在围挡上。

2、水泵安装：首先需要将水泵用螺丝固定在支架上，等待连接好电线之后将遮雨棚盖住水泵，用螺丝固定在支架上。将水泵接头绕上生丝带之后将水管用螺丝卡扣固定在水泵接头上。水泵与管路接头的另外一端也需要绑上生丝带再与管路连接。

3、智能控制器具有良好的防水设置，只需固定在围挡上即可。控制器内线连接完整，只需连接电源线，遥控装置线，水位警示线，水泵动力线即可。

4、将各种控制器互相连接，即可投入使用。

七、安装注意事项

1、水泵：A、启动前先向水泵内注满水！

B、启动时先打开出水阀门，减轻电机起动负荷，避免烧毁电机！

2、控制器：A、将控制器、固定在墙壁上，打开接线盒，按标签提示接好电源和水泵！

B、根据需求按照说明书上的图接好线。接线时注意探头线不能短路，不能挨着水池壁；延长讯号线时（建议延长讯号线的截面积不大于0.75mm2），请用防水胶布包完整！

八、使用注意事项

1、开机：连接好所有的线后，闭合空气开关，选择好工作模式后按启动键，水泵即可开机。请注意***触电！

2、控制器自动、手动、遥控三种工作模式选择：A.在自动模式下如果没按启动按键，自动模式灯会闪烁，控制器不会自动运行。只有按下启动键，自动模式灯长亮后，控制器才能自动运行。B.在手动模式下按启动或停止键，控制器对电机进行启动、停止控制。在手动模式下，本控制只对过载、缺相进行保护，不受水位或压力制，空载不保护。

3、缺相保护：负载三相电源任何一相突然断相，本保护器将在3秒钟内切断水泵电源。

4、***压保护：当电网电压低于300V时，本控制器将在20秒钟内切断水泵电源，现象为电压和电流表显示同一数值，缺相指示灯亮。

5、过载保护：本控制器具有反时限过载保护特性，即过载电流超过设定值越多，过载动作保护速度越快。

八、拆卸注意事项

1、需要转场使用时，拆卸管道需注意每个接口不能强行拉开，否则会损坏管口，也会拉坏接口！

2、智能控制器的线路拆卸需仔细，否则会是线路错乱无法再次使用。移动控制箱时请轻拿轻放，切勿扔摔！
