关键词：人员疏散能力模拟软件，Pathfinder人员疏散能力模拟分析软件，消防安全评估软件 Pathfinder是一款功能强大的人员疏散模拟工具，该工具可以***模拟出热流在某环境中的全部进出和运动情况，软件提供了直观的用户界面和强大的分析功能，支持导入2D、3D等图型进行分析，软件结合了强大的模拟引擎，可以为您***位置的消防安全情况进行***评估。 Pathfinder结合了强大的仿真引擎以及对种群和行为的灵活控制，以提供更好的结果。

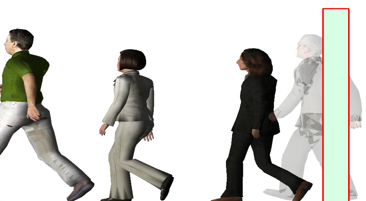

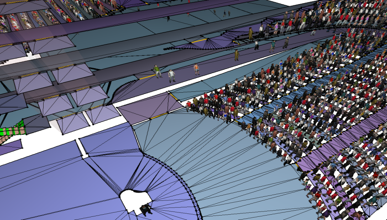

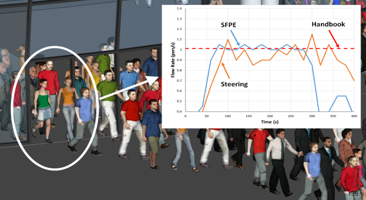

强大的导入选项 Pathfinder提供了对Autodesk格式DXF和DWG的导入，buildingSMART用于BIM的IFC格式以及DWG，FBX，DAE和OBJ的支持。 Pathfinder的地板提取工具使快速使用导入的几何体定义疏散模型的人员行走空间成为可能。导入类型规范允许自动生成模型以应用正确的对象类型。如果有蓝图，可以将其以GIF，JPG或PNG格式导入，然后作为背景，以帮助您直接在图像上快速绘制你的模型。 连续运动网 Pathfinder使用3D三角网格来表示模型的几何形状。结果，Pathfinder可以准确的表示几何细节和曲线。 与将空间分成人为地限制乘员移动的单元格的其他模拟器相比，三角剖分还有助于整个模型中人员的连续移动。 多种模拟模式 Pathfinder支持两种仿真模式。在“转向”模式下，特工独立完成目标，同时避开其他人员的障碍物。门的流速没有规定，但是由于乘员彼此之间以及边界之间的相互作用而产生的。在SFPE模式下，坐席使用遵循SFPE准则的行为，并具有密度有关的步行速度和门的流量限制。SFPE结果未与其他结果进行比较提供了有用的基准，但是SFPE计算并不能防止多个人占用相同的空间。 可选地，“路径查找器”允许您在转向模式下***门流速，以在受限模型中获得***可视化效果。您可以在Pathfinder用户界面中自由切换模式。

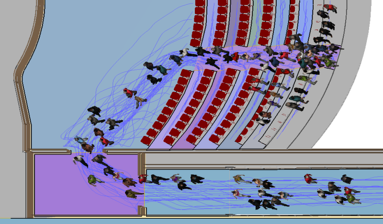

乘员到出口的移动 默认情况下，每个乘员（坐席）使用参数组合来选择其当前的出口路径。这些参数包括：当前房间的每个门的排队时间，到当前房间的每个门的行进时间，从每个门到出口的估计时间以及房间中已经行进的距离。该代理对不断变化的队列，门的打开/关闭以及房间速度限制的变化（模拟烟雾和碎屑）进行动态响应。用户可以修改默认参数权重以更改行为。例如，乘员可以忽略队列，而只寻找靠近出口的路径。 或者，可以居住分配特定的目标（例如前往某个地点并等待）或特定的出口。例如，大多数较低楼层的居住者可以被分配使用楼梯，而较高楼层的大多数居住者可以被分配使用电梯。

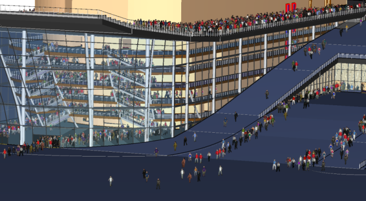

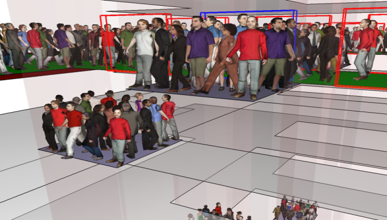

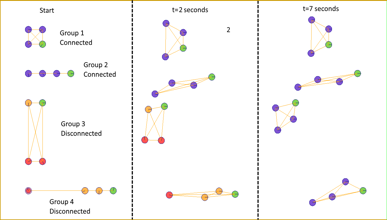

高质量3D可视化 Pathfinder包括代表各种文化，年龄，着装和紧急情况响应者的人体美学。这些使显示的描绘感兴趣的人群成为可能。由于我们使用动态的详细程度来表示模型，因此Pathfinder可以使用标准图形卡实 时平滑的为成千上万的人进行动画处理。 Pathfinder还提供简单的工具来创建记录结果的电影。 运动组 将家庭，同事，学生或其他居住者连接到可以相互寻找并保持较短距离的群体中。这些小组可以形成有***者档案，以进行有组织的小组撤离或出于非撤离目的，例如通过博物馆的导游。如果一个乘员离得太远，则成组的乘员可能会断开连接并减速，以允许断开连接的乘员赶上来。在拥挤的环境中，由于乘员意识到保持交通畅通的需要，这种影响有所减轻。

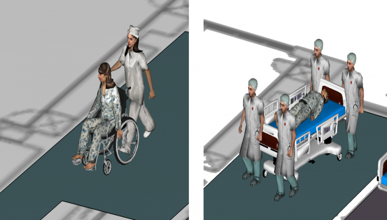

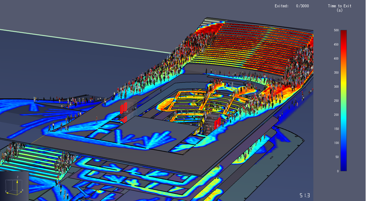

易于理解的轮廓图 等高线图可以将数据可视化叠加层（例如乘员密度）添加到模型的地板表面，以便快速，轻松的了解仿真结果。流畅的播放可实时启用此信息。 可用的地块包括密度，使用情况，服务水平等。可以通过修改选项（例如存储桶数，值范围，颜色底纹和羽化）来自定义每个选项。 协助疏散 特殊行动需求的乘员可以通过轮椅和病床建模，由***的助理撤离。这些模型包括完整的动画以获得逼真的结果。独立的疏散团队可以专注于特定人群提供帮助。 创建定制车辆，以提供更多的辅助出行可能性。车辆具有可配置的顶点和辅助附着点，以创建独特的形状物理属性。

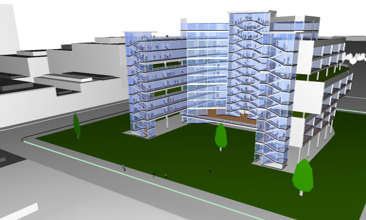

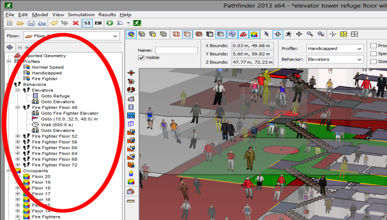

乘员来源 根据预定的流量表将乘员动态添加到模型中。此功能使模型可以在不同时间进入新的乘员源，以模拟来自模拟区域外部入口的传入交通流。 电梯 Pathfinder使您可以灵活的使用电梯评估疏散选项。每个电梯都有一个优先层，分别是皮卡层和卸货层。人们可以直接移动到靠近电梯路径，也可以直接去避难所，等到被电梯疏散。紧急响应人员可以控制选定的电梯将其运送到所需的位置。 电梯的呼叫由电梯门上的队列启动。电梯可以在银行中分组以响应呼叫。 可定制的人口 模型中的每个人都有充当具有自己的个人资料（例如，大小和步行速度）和他们自己的行为（例如，出口，等待和航路点）的代理。根据他们的特征，每个人都使用其本地环境来决定出口路径。例如，人们可以动态的避免排长队或响应关门。 可以创建多个配置文件并将其分配给不同的人群。可以使用恒定，均匀，标准正态或对数分布来描述每个配置文件中的参数。例如，可以创建代表儿童和成人的配置文件，然后可以将人口分配给80%的成年人和20%的儿童。同样，可以创建多种不同的行为并将其分配给总体。人们可能不同的出口目标，并可能前进到航路点或咋前进之前等待。可以将这些行为设计为随时间变化。

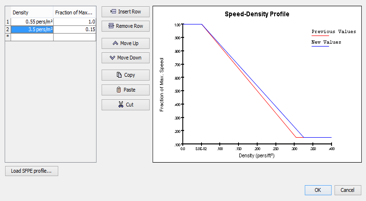

基本图定制 默认情况下，Pathfinder使用SFPE中的基本图为用户提供具有广泛接受度和保守估计的速度-密度关系。但是，还有其他建议的基本图。利用给定图中的适当数据点，可以将Pathfinder代理配置文件配置为任何速度-密度曲线建模。

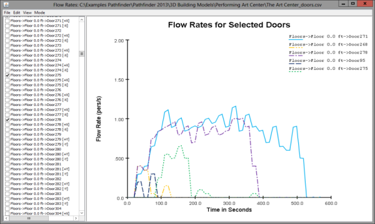

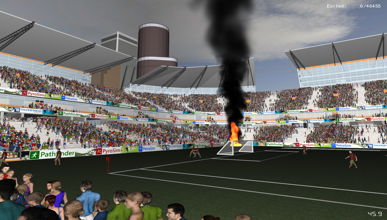

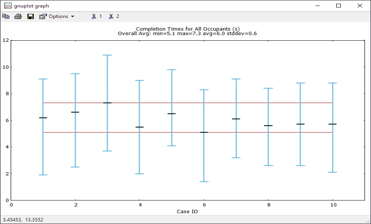

详细数据输出 摘要输出文件包括min,max,和平均退出时间以及房间和门的进出时间。CSV文件中提供了详细信息，包括单个人的移动，堵塞时间和采样点数据。 除了3D显示之外，房间入住率和门流量图表还可以帮助您快速评估拥堵点。 蒙特卡罗模拟 通过在数百或数千个模拟的分布值之间随机调整模型参数，Pathfinder提供了用于灵敏度分析的Monte Carlo工具。蒙特卡洛模拟工具允许用户配置分散的乘员位置，轮廓和门延迟。这些分布可以是正态分布，均匀分布和对数分布。 一旦模拟管理器完成了全部各种模型情况，就会向用户显示乘员疏散完成时间和行进距离的数量。 FDS结果导入 利用从FDS结果中导入的烟雾和火灾数据，Pathfinder可以通过跟踪污染物的乘员有效分数（FFD）来显示高危险区域。此信息将导出到CSV文件。 在人员疏散的同时，以3D视觉呈现烟雾和火灾。可以包括其他视觉分析，例如2D/3D切片，粒子和边界层。3D结果查看器实时显示此内容。

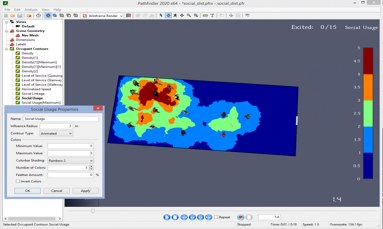

社会距离行为 为了解决社会行为反应，Pathfinder可以模拟强迫分离。这使模型能够反映有关距离和分组的不断变化的社会规范。 分析工具提供了可视化和记录的信息，以调查居住者被迫进入密度更大且人烟稠密的空间的区域。
|
