瑞奇达Capstone在2021年新推出的一款高集成度单芯片TYPEC转HDMI2.0转换芯片CS5265，此芯片集成了DP1.4输入和HDMI2.0b即4K60Hz输出。

CS5265是一款实现USB TYPE-C转HDMI数据的音视频转换方案转换器。支持USB Type-C显示端口交替模式，CS5265可以将视频和音频流从USBType-C接口传输到HDMI端口。在CS5265，displayPort v1.4接收机支持1、2 LAN不同配置1.62Gbps、2.7Gbps和5.4Gbps频率输入，HDMI支持4K 2K 60Hz频率输出，同时 CS5265芯片可以轻松将type-c音视频信号使用转换加密形式以及使用 CS5265应用程序过程进行记录。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含了HDCP，CS5265允许安全传输受保护的内容。嵌入式密钥可提供级别的HDCP密钥安全性。

CS5265设计type-c投屏或者type-cz转HDMI4K60HZ转换器特性参数如下：

嵌入式16位MCU

支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。

支持EDID和MCC直通

支持热插拔检测

CS5265支持嵌入式MCU和SPI-flash

支持嵌入式HDCP 1.4

集成3.3V LDO和1.8V L

嵌入式5V/1.2V高效稳压器

同时显示通过HDMI输出

2KV ESD性能

支持下行扩频时钟（SSC）

 主要应用在TYPEC接口设备投屏装置或者Type-C转HDMI显示器设备中。

CS5265设计TYPEC转HDMI投屏产品兼容的设备如下：

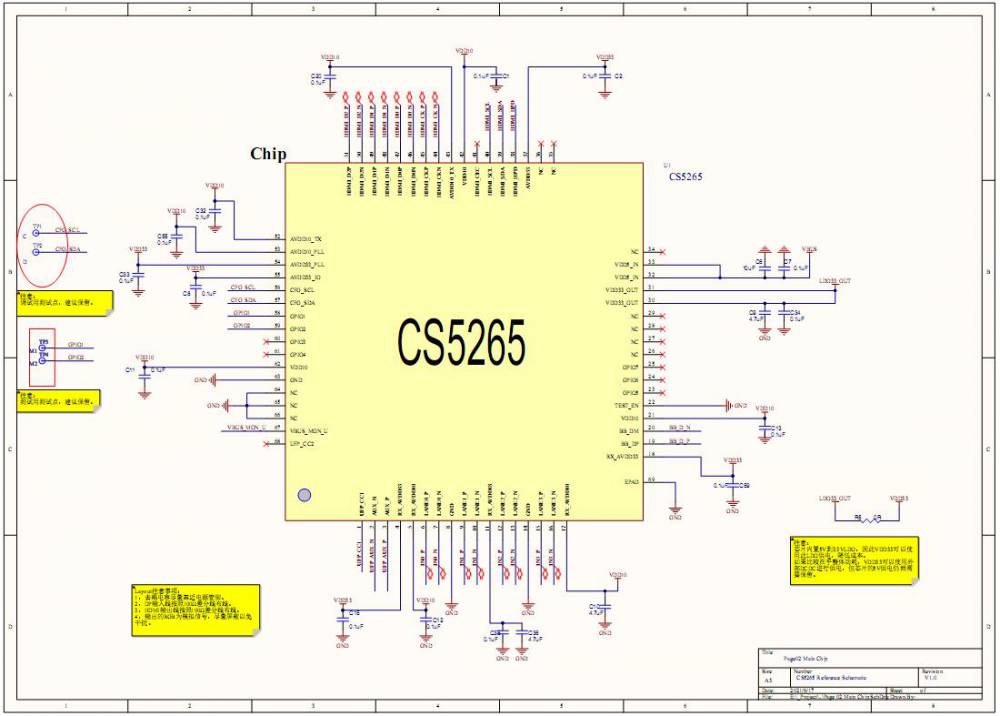

CS5265设计USB TYPEC转HDMI2.0投屏方案或者TYPEC转HDMI4K60HZ转换器方案设计电路原理图：

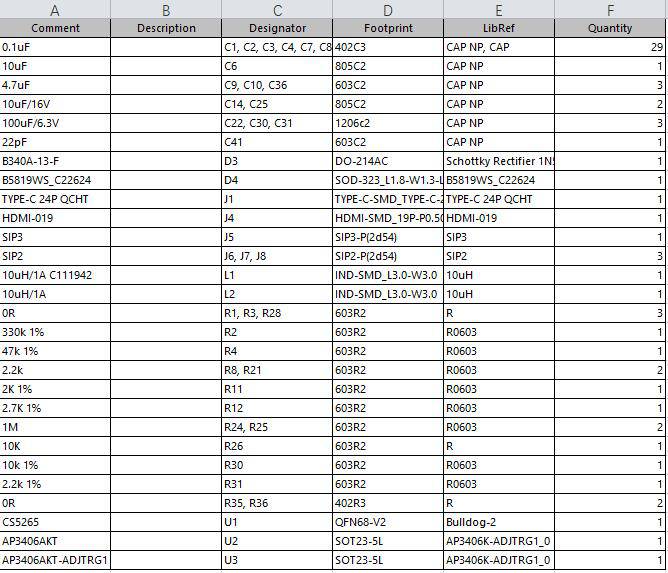

CS5265设计以上Type-C 转HDMI2.0投屏器或者TYPEC转HDMI4K60HZ转换器BOM 元器件单如下：

综上电路所示：

CS5265内置振荡器，外部电路不需要再设置晶体，CS5265内置嵌入式MCU和SPI，整体BOM器件减少，设计电路简单且板框尺寸也大大减少，整体方案成本较低，性价比较高，另外内置的SPI可以兼容更多机型，方便版本升级且不需要额外增加成本。
