西安曲江环球广场项目位于西安市曲江新区。西邻雁塔南路，南接金水路。本次设计分两个地块，分别为H地块带的1,2,3号楼及G地块的G栋楼，建筑总面积约为25万平方米，其中1号楼由裙房商业和地下车库组成。2号3号楼塔楼为一类高层办公楼，建筑高度约为99米，其中2~3层为裙房商业；地下共四层，其中负1层主要为超市及商业，负2层、负3层为车库和设备用房等，负四层主要为车库及人防。 地下一层、二层设置有高低压配电室，其中负二层1号中心配电室为商业MALL及车库提供电源，负一层2号超市配电室为超市提供电源，负二层3号配电室为2,3号办公及附属商业提供电源。 三间变电所合计共有33台10KV微机保护，550只低压柜进出线仪表。变配电室高压柜上安装的第三方微机综保，低压进出线回路上安装的安科瑞AMC72L-E4多功能电力仪表。 本项目重点要解决基础能耗数据的智能化、自动化、可视化、可量化的收集与存储；建立能源管理平台、实现能源的集中化管理；深入分析能源消耗过程与趋势；建立能耗监测与公示平台。通过对此项目的用电统一综合管理，可以对各区域设备能源使用情况进行查询分析，帮助管理人员发现潜在的节能机会，限度地提高能源利用效率，科学有效地管理能源使用，从而降低能源使用费用，为建立节约型社会发挥作用。 同时为***生产管理用电负荷的统计及对危险源实时监控。还需要对现场的10KV高压配电柜及0.4KV低压配电柜进行电压、电流、功率以及各开关量信号等参数进行实时在线监控。一旦监控点被监视参数异常，能够及时检测报警，有关人员采取必要的措施，避免安全事故的发生。自动抄表功能节省了人力物力，电流趋势曲线功能能够直观的显示各回路的工作状态与时间。 4 系统架构 安科瑞Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备、测控单元为基本工具，为大型公共建筑的实时数据采集及远程管理提供了基础平台，它可以和其他楼宇自动化系统进行数据转发构成复杂的监控系统。该能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

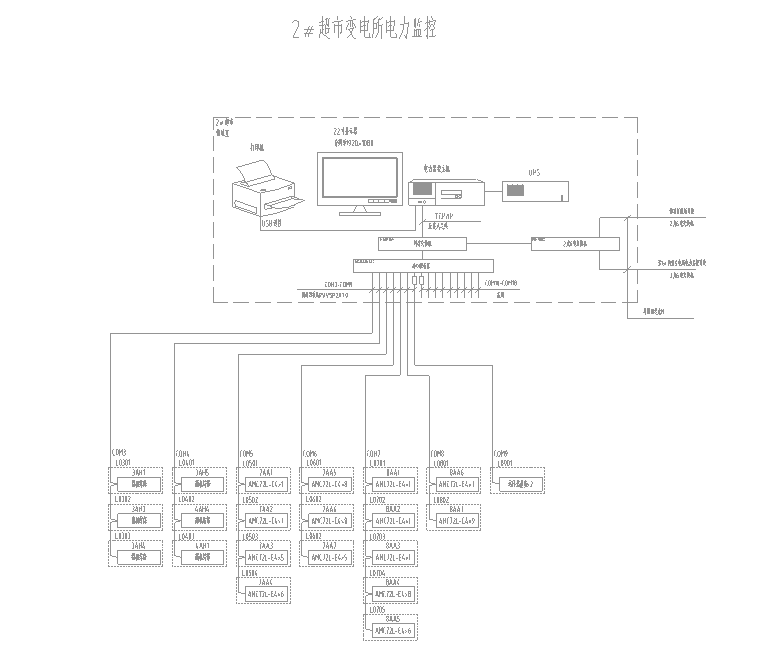

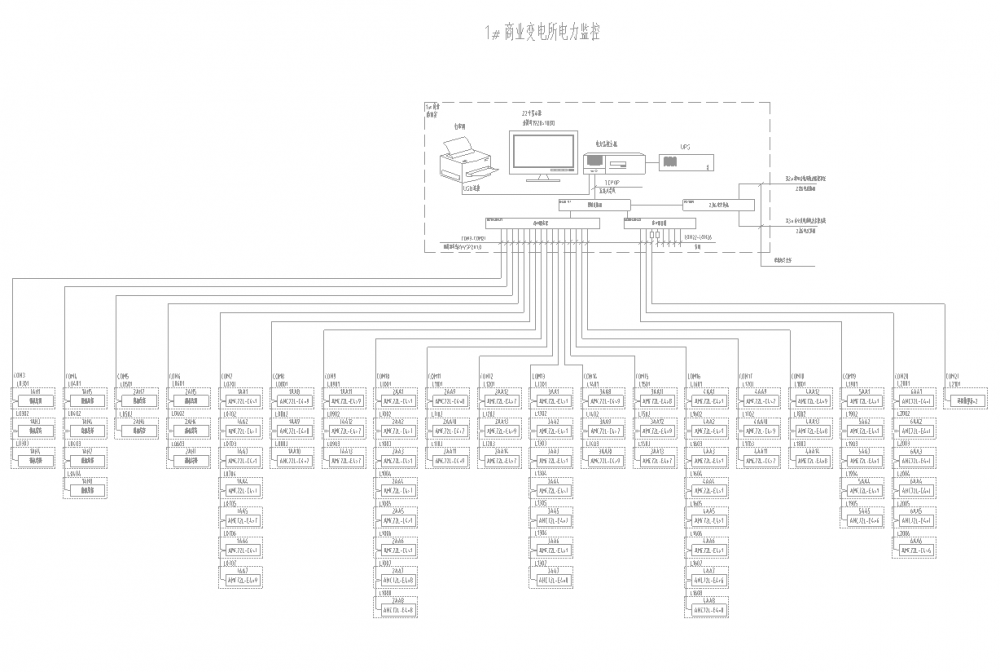

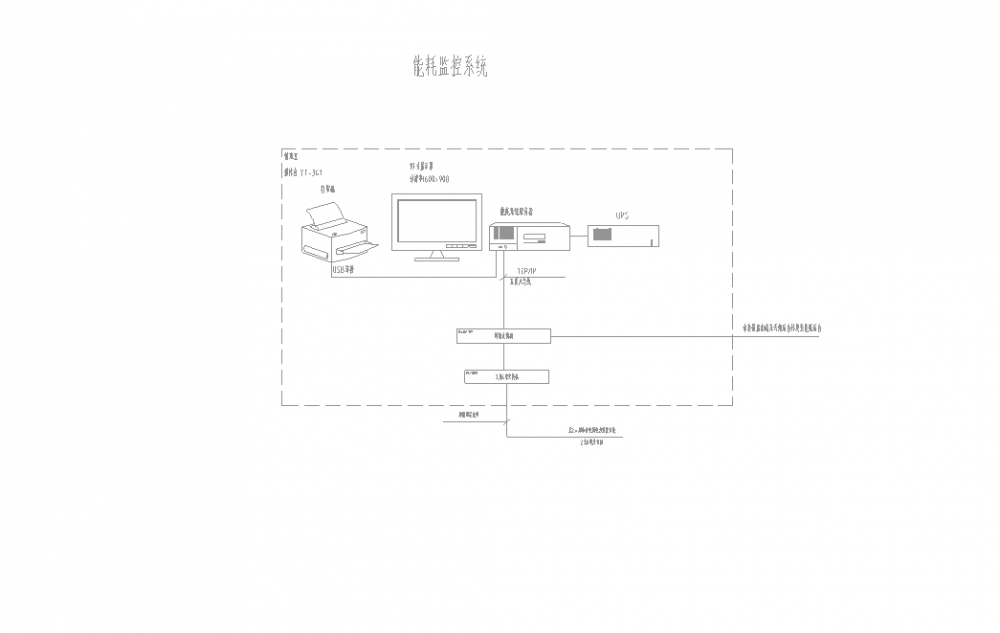

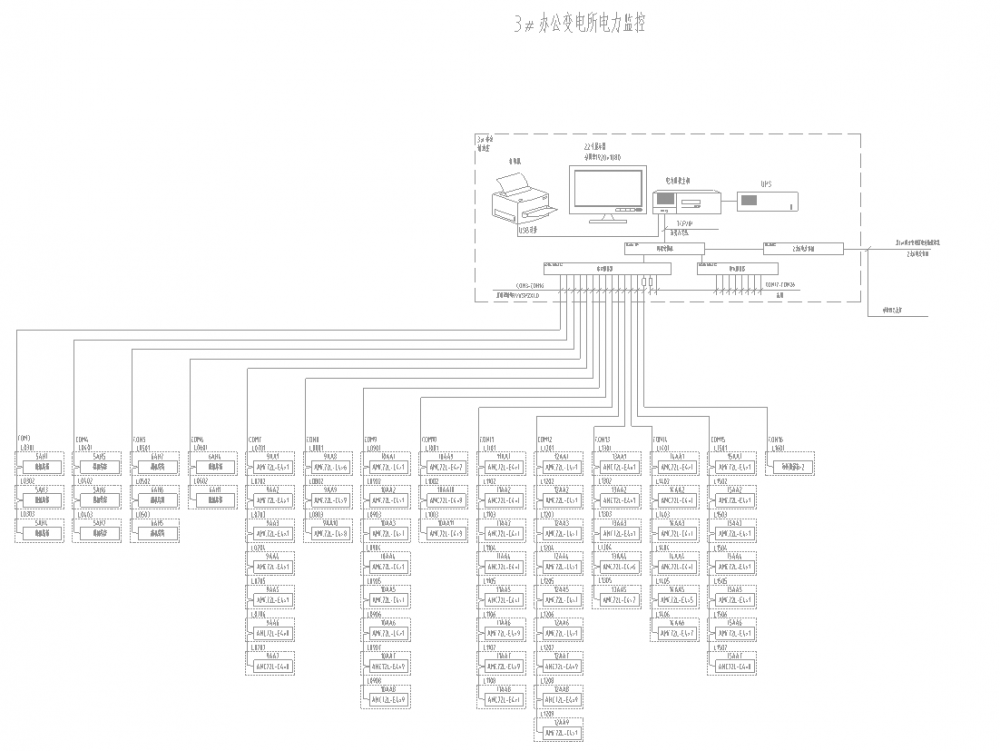

系统结构图 5 系统软件模块 ?综合能耗主界面

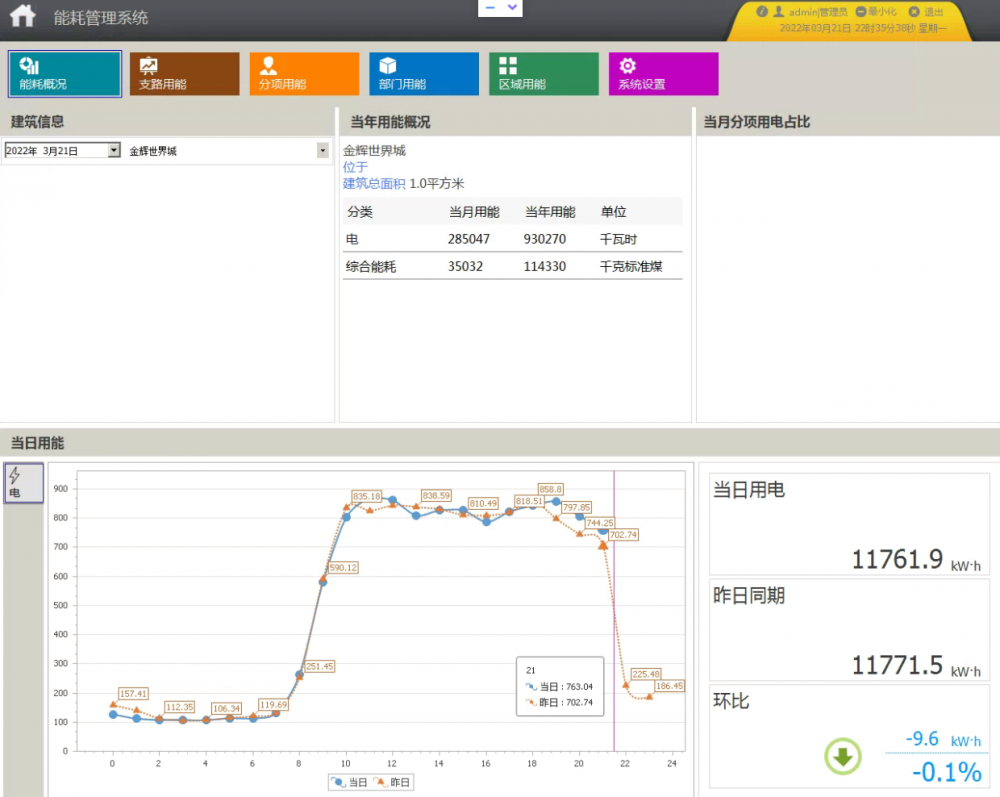

当日电用能曲线 反映建筑物当年用能各分类能耗和折算为标准煤的综合能耗，并计算得到单位面积能耗； 通过表计计量的主要为电能消耗，界面下方显示电能的当日逐时用能曲线；单击每个分类能耗的上部区域，可跳转到该分类能耗的用能分析主界面； 可通过下拉框切换建筑物，建筑物图片可根据项目要求替换； ?分类能耗主界面 反映某分类能耗（例如电）当日及昨日同期、当月及上月同期、当年及上年同期的用能及对比，增长***比及增加值； 反映某分类能耗过去48小时、过去31天、过去12个月、过去3年的用能趋势； 反映某分项能耗的当月用能饼图； 反映某分类能耗当年各月用能同比分析图； ?分类能耗支路用能统计报表 支路用能报表 可灵活选择支路，并统计某段时间内支路用能的日、月、周、季、年用能； 通过透视表功能强大，用户可进行多种数据统计，并对数据进行组合***； 统计数据可通过柱状图、点线图、堆积图、饼图等多种图表展示； 统计数据可导出至Excel； ?分类能耗支路非工作日用能 统计对各支路工作日和非工作日用能，非工作日可通过系统灵活设置 统计数据可导出至Excel； ?分类能耗支路同比分析 统计各支路当年每月用能及去年同期用能； ?分类能耗支路用能集抄 查询各支路任意两个时间的表计读数，并计算出差值； 时间精度到分钟； ?分类能耗支路分时段用能趋势分析 可查询任一支路某段时间内的用能参数（例如电压、电流、功率、功率因数等），具体可查询的参数与安装的仪表和系统配置有关，查询时不可跨月； 数据以图表或表格的形式显示，图表可通过鼠标操作放大、缩小、移动；可对数据进行***（值、***小值）； 数据可导出至Excel; ?配置选项 依照相关技术规范配置建筑物的基本信息，例如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用能单位面积能耗分析； 配置项目中使用的仪表的类型、型号、生产厂家等基本信息，并添加该型仪表所能提供的监测参数信息，此处配置情况影响能耗统计、分时段用能统计、参数查询功能； 配置项目中使用到的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、代码、监测回路的名称等信息； 配置分项能耗统计时涉及到的计量表计、所占比例、运算方式等信息，可根据项目情况灵活配置，此处配置信息将影响各分类能耗分项用能分析小模块中的功能； 配置各部门用能对应的计量仪表、运算方式、所占比例以及部门用能计划，完成此项配置后将启用部门能耗分析功能模块； 配置建筑物中某用能区域对应的计量仪表、运算方式、所占比例，完成此项配置后将启用区域能耗分析功能模块 ?配电系统实时监控

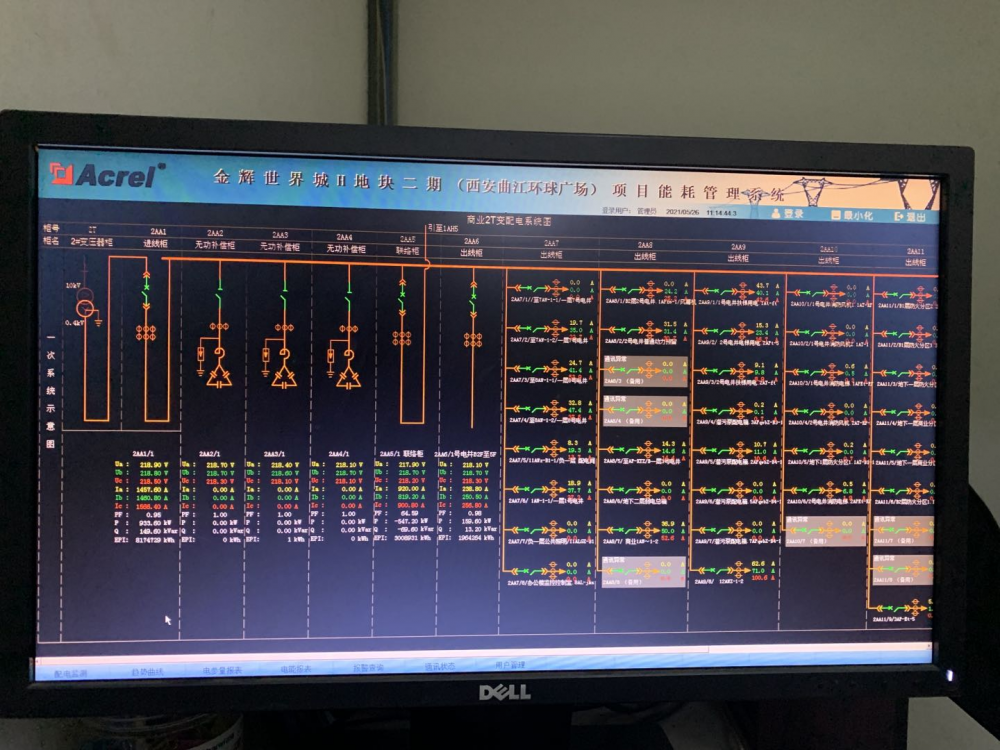

一次图界面 在系统图中可以直观的看到每路10KV配电柜及低压进出线回路的运行参数和状态，如：三相电压、电流、有功功率、无功功率、功率因数、频率等。 事件告警记录 事件告警记录功能，主要完成对查询时间段内出现的报警信息事件记录以及发生时间，为值班人员提供依据并且分析事故发生的原因。 电参量报表 参数查询 参数抄表功能，主要对10KV配电柜及低压配电各回路的电参数进行查询。支持任意时刻电参数查询，具备数据导出和报表打印等功能。该报表各回路名称和数据库关联，方便用户修改回路名称。 6 前景展望 根据金辉世界城H地块二期（西安曲江环球广场）项目能耗运行效果分析，建立典型能耗分析模型，统一分析。 ?建立建筑能耗计量体系，把脉建筑能耗，发现能耗黑幕，节能改造更有针对性，同时通过计量收费、绩效考核等管理措施巩固节能改造成果。 ?选择节能设备。 ?再好的节能设备，管不住浪费也无法发挥节能效果，通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，使节能设备正在实现节能。 ?通过能耗监测系统提供的同环比分析数据量化节能改造成果，程度的展现节能效果。 7 结束语 大型公共建筑总面积不足城镇建筑总面积的4%，但总能耗却占全国城镇总耗电量的22%，大型公共建筑单位面积年耗电量达到70～300KWh，为普通居民住宅的10～20倍。公共建筑是节能大户和节能重点，做好金辉世界城H地块二期（西安曲江环球广场）项目的节能工作，对促进和带动节能工作，实现节能减排目标具有重要意义；同时实现对采集数据的分析、处理，实时显示中心配电室内各10KV配电柜回路以及0.4KV低压配电进出线回路的运行状态，对分合闸、负载越限具有弹出报警对话框、报警声音提示，该系统运行安全、可靠、稳定，***了大型公共建筑的用电可靠度。 |
