如下为我司爱泽工业IZE_Industries本月到货SUBCONN水下连接器相关产品，欢迎致索取样本资料和产品信息。 SUBCONN水密线缆LPIL3F+LPIL3M+1M SUBCONN锁紧套MCDLS-F
SUBCONN水密连接器MCLPIL7Fsubconn，微小扁平7芯母插头，尾缆0.6m
SUBCONN水密线缆LPBH3F+LPBH3M+0.3M
SUBCONN水密连接器MCLPDC7F + MCLPBH7M
SUBCONN水密连接器IL2F+DLSA-F+IL2M+DLSA-M
SUBCONN水密连接器MCBHRA4M-G2 SUBCONN水密连接器MCBH4M-G2 SUBCONN水密连接器BH16FSS34 SUBCONN水密连接器BH16MSS34

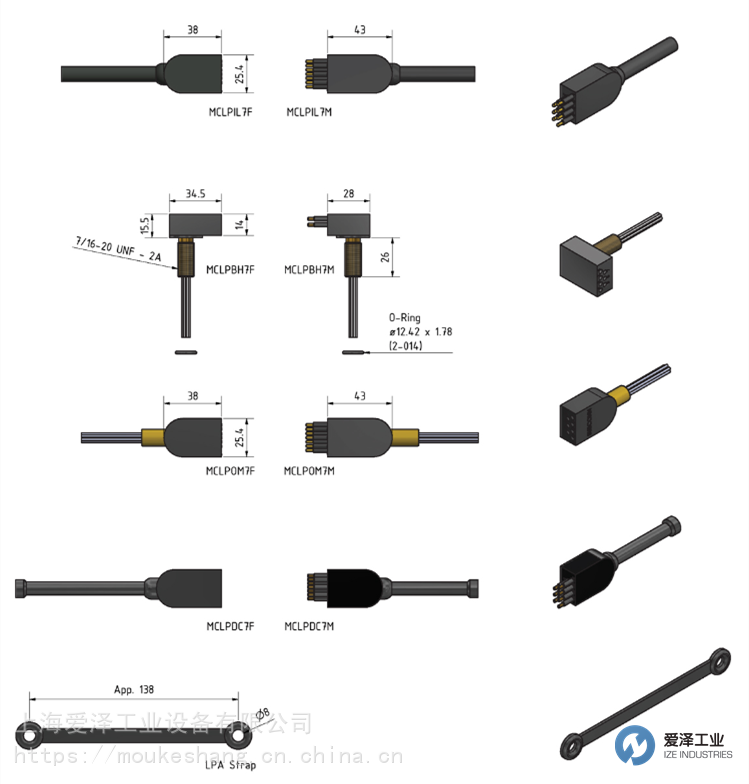

SubConn Micro Low Profile 系列7芯及9芯介绍 图纸信息 尺寸以毫米为单位（1 毫米 = 0.03937 英寸） 螺纹以英寸为单位（1 英寸 = 25.4 毫米）
Drawing information Dimensions in mm (1 mm = 0.03937 inch) Threads in inches (1 inch = 25.4 mm)
连接器规格 额定电压：300 V DC/AC rms 额定电流：每个触点 5 A（每个连接器 ≤ 20 A） 绝缘电阻：> 200 Mohm 接触电阻：<0.01 ohm 湿交配：> 500 （开放面额定） 额定温度（水）： - 4 至 60˚C，25 至 140˚F 额定温度（空气）：- 40 至 60˚C，- 40 至 140˚F 存储温度等级：- 40 至 60˚C，- 40 至 140˚F 合格的压力测试：800 bar, 11,600 psi PEEK 深度等级：300 bar, 4,350 psi
Connector specifications Voltage rating: 300 V DC/AC rms Current rating: 5 A per contact (max 20 A per connector) Insulation resistance: > 200 Mohm Contact resistance: <0.01 ohm Wet matings: > 500 (open face rated) Temperature rating (water): - 4 to 60˚C, 25 to 140˚F Temperature rating (air): - 40 to 60˚C, - 40 to 140˚F Storage temperature rating: - 40 to 60˚C, - 40 to 140˚F Qualified pressure tested: 800 bar, 11,600 psi Depth rating PEEK: 300 bar, 4,350 psi
材料规格 连接器主体：氯丁橡胶 隔板主体：黄铜、不锈钢、钛、阳极氧化铝或 PEEK 触点：镀金黄铜 UNS - C36000 母插座，镀金铍铜公插针 O 型圈：丁腈橡胶 锁带：氯丁橡胶 内嵌电缆（2 英尺，60 厘米）：20 AWG，0.52 mm2 氯丁橡胶 隔板引线（1 英尺，30 厘米）：20 AWG，0.52 mm2 彩色 PTFE OM 引线（3"，7 cm）：20 AWG，0.52 mm2 彩色 PTFE
Material specifications Connector body: Chloroprene rubber Bulkhead body: Brass, stainless steel, titanium, anodised aluminium or PEEK Contacts: Female sockets in gold plated brass UNS - C36000, Male pins in gold plated beryllium copper O-rings: Nitrile Locking strap: Chloroprene rubber Inline cable (2 ft, 60 cm): 20 AWG, 0.52 mm2 chloroprene rubber Bulkhead leads (1 ft, 30 cm): 20 AWG, 0.52 mm2 coloured PTFE OM leads (3", 7 cm): 20 AWG, 0.52 mm2 coloured PTFE
面视图
内嵌电缆颜色代码 1：黑色 2：白色 3：红色 4：绿色 5：橙色 6：蓝色 7：白色/黑色 8：红色/黑色* 9：绿色/黑色 10：橙色/黑色**
* 微型 7 触点连接器使用 8 芯电缆（仅使用 7 芯） ** 微型 9 触点连接器使用 10 芯电缆（仅使用 9 芯）
Inline cable colour code 1: Black 2: White 3: Red 4: Green 5: Orange 6: Blue 7: White/black 8: Red/black* 9: Green/black 10: Orange/black**
* Micro 7 contacts connector uses an 8 conductor cable (only 7 conductors are used) ** Micro 9 contacts connector uses a 10 conductor cable (only 9 conductors are used)
标称电缆外径 (OD) 8 芯电缆 0.363 英寸，9.2 毫米 10 芯电缆 0.406 英寸，10.3 毫米
7 芯和 9 芯电缆不可用，因此将使用 8 芯和 10 芯电缆。
Nominal cable outside diameter (OD) 8 conductor cable 0.363’’, 9.2 mm 10 conductor cable 0.406’’, 10.3 mm
7 and 9 conductor cables are not available, therefore 8 and 10 conductor cables are to be used.

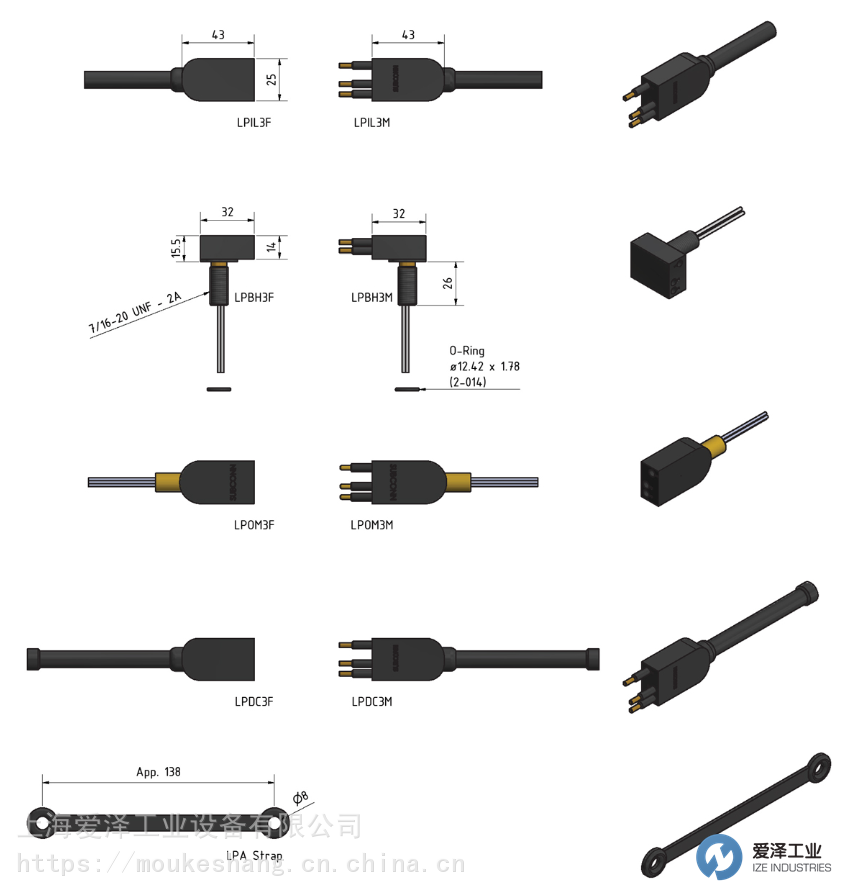

SubConn Low Profile系列3芯及4芯介绍 图纸信息 尺寸以毫米为单位（1 毫米 = 0.03937 英寸） 螺纹以英寸为单位（1 英寸 = 25.4 毫米）
Drawing information Dimensions in mm (1 mm = 0.03937 inch) Threads in inches (1 inch = 25.4 mm)
连接器规格 单触点额定值：600 V DC/AC rms 3 个触点额定电流：每个触点 10 A（每个连接器 ≤ 30 A） 4 个触点额定电流：每个触点 10 A（每个连接器 ≤ 40 A） 绝缘电阻：> 200 Mohm 接触电阻：<0.01 ohm 湿交配：> 500 （开放面额定） 额定温度（水）：- 4 至 60˚C，25 至 140˚F 额定温度（空气）：- 40 至 60˚C，- 40 至 140˚F 储存温度等级：- 40 至 60˚C，- 40 至 140˚F 合格的压力测试：800 bar, 11,600 psi PEEK 深度等级：300 bar, 4,350 psi
Connector specifications Single contact rating: 600 V DC/AC rms 3 contacts current rating: 10 A per contact (max 30 A per connector) 4 contacts current rating: 10 A per contact (max 40 A per connector) Insulation resistance: > 200 Mohm Contact resistance: <0.01 ohm Wet matings: > 500 (open face rated) Temperature rating (water): - 4 to 60˚C, 25 to 140˚F Temperature rating (air): - 40 to 60˚C, - 40 to 140˚F Storage temperature rating: - 40 to 60˚C, - 40 to 140˚F Qualified pressure tested: 800 bar, 11,600 psi Depth rating PEEK: 300 bar, 4,350 psi
材料规格 连接器主体：氯丁橡胶 隔板主体：黄铜、不锈钢、钛、阳极氧化铝或 PEEK 触点：镀金黄铜 UNS - C36000 O 型圈：丁腈橡胶 锁带：氯丁橡胶 内嵌电缆：（2 英尺，60 厘米）：16 AWG，1.31 mm2 氯丁橡胶 隔板引线（1 英尺 30 厘米）：18 AWG，0.82 mm2 彩色 PTFE OM 引线（3"，7 cm）：18 AWG，0.82 mm2 彩色 PTFE
Material specifications Connector body: Chloroprene rubber Bulkhead body: Brass, stainless steel, titanium, anodised aluminium or PEEK Contacts: Gold plated brass UNS - C36000 O-rings: Nitrile Locking strap: Chloroprene rubber Inline cable: (2 ft, 60 cm): 16 AWG, 1.31 mm2 chloroprene rubber Bulkhead leads (1 ft. 30 cm): 18 AWG, 0.82 mm2 coloured PTFE OM leads (3", 7 cm): 18 AWG, 0.82 mm2 coloured PTFE
面视图
内嵌电缆颜色代码 1：黑色 2：白色 3：红色 4：绿色 （3芯电缆颜色代码：1黑色，2白色，3绿色）
Inline cable colour code 1: Black 2: White 3: Red 4: Green (3 conductor cable colour code: 1 black, 2 white, 3 green)
标称电缆外径 (OD) 3 芯电缆 0.385 英寸，9.8 毫米 4 芯电缆 0.410 英寸，10.4 毫米
Nominal cable outside diameter (OD) 3 conductor cable 0.385’’, 9.8 mm 4 conductor cable 0.410’’, 10.4 mm

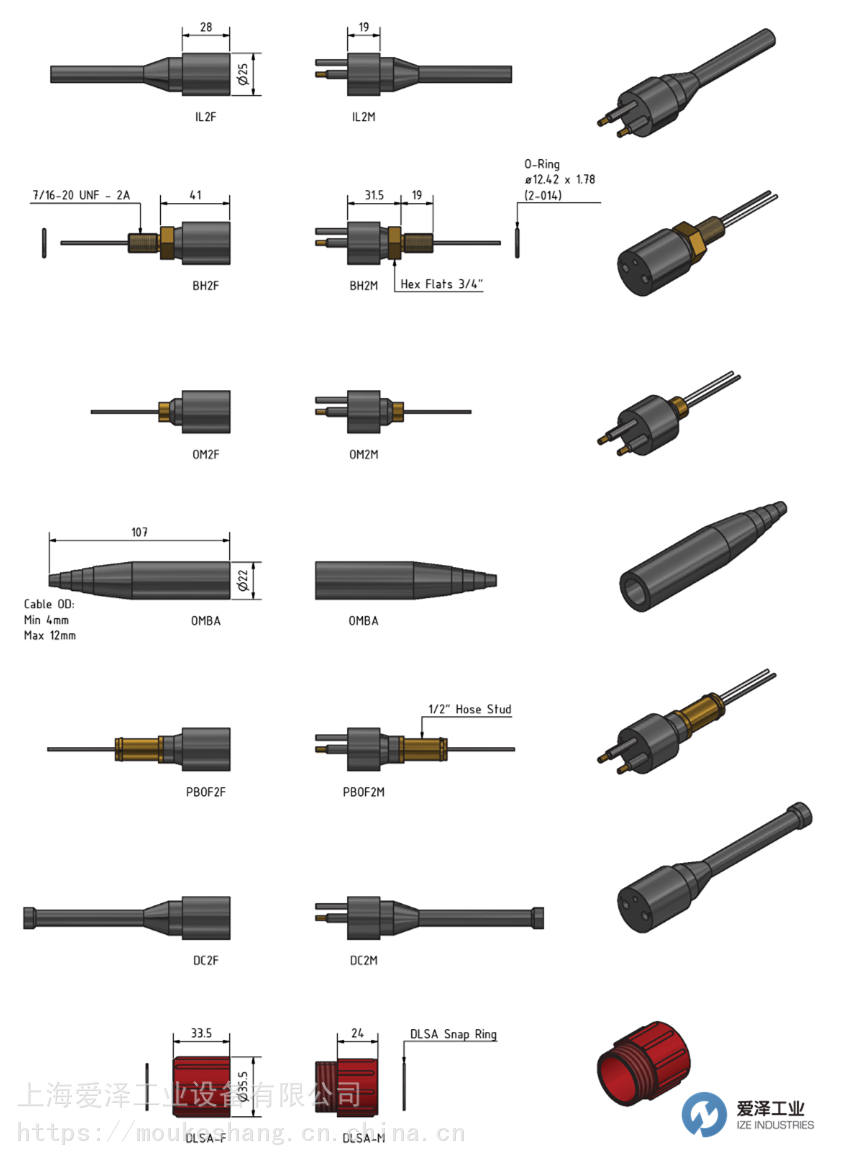

SubConn Circular系列2, 3, 4芯及5芯介绍 图纸信息 尺寸以毫米为单位（1 毫米 = 0.03937 英寸） 螺纹以英寸为单位（1 英寸 = 25.4 毫米）
Drawing information Dimensions in mm (1 mm = 0.03937 inch) Threads in inches (1 inch = 25.4 mm)
连接器规格 额定电压：600 V DC/AC rms 2 个触点额定电流：每个触点 10 A（每个连接器 ≤ 20 A） 3、4 和 5 触点额定电流：每个触点 10 A（每个连接器 ≤ 30 A） 绝缘电阻：> 200 Mohm 接触电阻：<0.01 ohm 湿交配：> 500 （开放面额定） 额定温度（水）：- 4 至 60˚C，25 至 140˚F 额定温度（空气）：- 40 至 60˚C，- 40 至 140˚F 储存温度等级：- 40 至 60˚C，- 40 至 140˚F 设计深度等级：1,400 bar, 20,000 psi 合格的压力测试：800 bar, 11,600 psi PEEK 深度等级：300 bar, 4,350 psi
Connector specifications Voltage rating: 600 V DC/AC rms 2 contacts current rating: 10 A per contact (max 20 A per connector) 3, 4 and 5 contacts current rating: 10 A per contact (max 30 A per connector) Insulation resistance: > 200 Mohm Contact resistance: <0.01 ohm Wet matings: > 500 (open face rated) Temperature rating (water): - 4 to 60˚C, 25 to 140˚F Temperature rating (air): - 40 to 60˚C, - 40 to 140˚F Storage temperature rating: - 40 to 60˚C, - 40 to 140˚F Design depth rating: 1,400 bar, 20,000 psi Qualified pressure tested: 800 bar, 11,600 psi Depth rating PEEK: 300 bar, 4,350 psi
材料规格 连接器主体：氯丁橡胶 隔板主体：黄铜、不锈钢、钛、阳极氧化铝或 PEEK 触点：镀金黄铜 UNS - C36000 定位销：不锈钢 AISI 303 O 型圈：丁腈橡胶 锁定套筒：POM 或不锈钢 卡环：不锈钢 AISI 302 2、3 和 4 芯直列电缆（2 英尺，60 厘米）：16 AWG，1.31 mm2 氯丁橡胶 5 芯直列电缆（2 英尺，60 厘米）：18 AWG，0.82 mm2 氯丁橡胶 隔板和 PBOF 引线（1 英尺，30 厘米）：18 AWG，0.82 mm2 彩色 PTFE OM 引线（3"，7 cm）：18 AWG，0.82 mm2 彩色 PTFE
Material specifications Connector body: Chloroprene rubber Bulkhead body: Brass, stainless steel, titanium, anodised aluminium or PEEK Contacts: Gold plated brass UNS - C36000 Location pin: Stainless steel AISI 303 O-rings: Nitrile Locking sleeves: POM or stainless steel Snap rings: Stainless steel AISI 302 2, 3 and 4 conductor inline cable (2 ft, 60 cm): 16 AWG, 1.31 mm2 chloroprene rubber 5 conductor inline cable (2 ft, 60 cm): 18 AWG, 0.82 mm2 chloroprene rubber Bulkhead and PBOF leads (1 ft, 30 cm): 18 AWG, 0.82 mm2 coloured PTFE OM leads (3", 7 cm): 18 AWG, 0.82 mm2 coloured PTFE

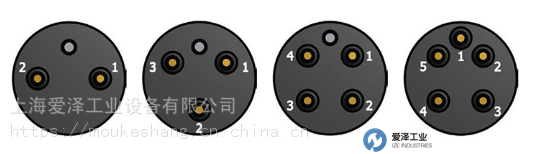

面视图
内嵌电缆颜色代码 1：黑色 2：白色 3：红色 4：绿色 5：橙色 （3芯电缆颜色代码：1黑色，2白色，3绿色）
Inline cable colour code 1: Black 2: White 3: Red 4: Green 5: Orange (3 conductor cable colour code: 1 black, 2 white, 3 green)
标称电缆外径 (OD) 2 芯电缆 0.365&＃39;&＃39;, 9.3 mm 3 芯电缆 0.385&＃39;&＃39;, 9.8 mm 4 芯电缆 0.410&＃39;&＃39;, 10.4 mm 5 芯电缆 0.465&＃39;&＃39;, 11.8 mm
Nominal cable outside diameter (OD) 2 conductor cable 0.365’’, 9.3 mm 3 conductor cable 0.385’’, 9.8 mm 4 conductor cable 0.410’’, 10.4 mm 5 conductor cable 0.465’’, 11.8 mm

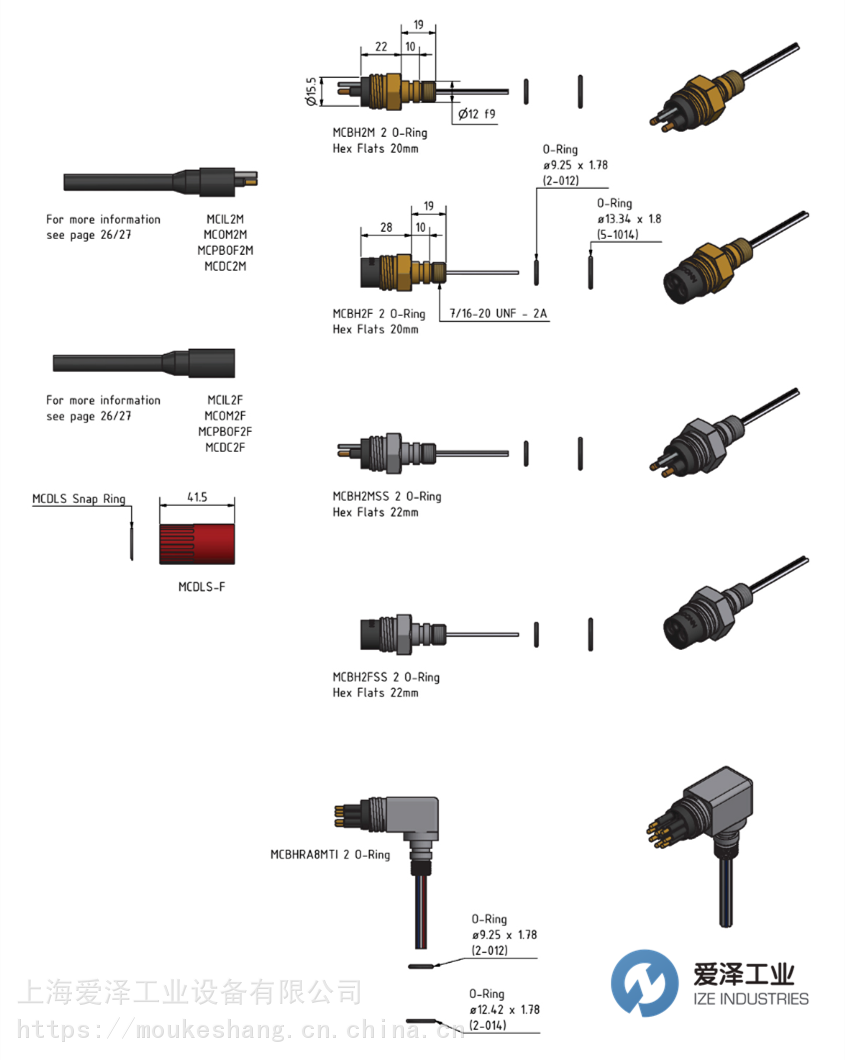

SubConn Micro Circular Double O-ring系列2、3、4、5、6 和 8 芯以及 G2 2、3 和 4 芯介绍
图纸信息 尺寸以毫米为单位（1 毫米 = 0.03937 英寸） 螺纹以英寸为单位（1 英寸 = 25.4 毫米）
Drawing information Dimensions in mm (1 mm = 0.03937 inch) Threads in inches (1 inch = 25.4 mm)
连接器规格 额定电压：300 V DC/AC rms 2、3 和 4 触点额定电流：每个触点 10 A（每个连接器 ≤ 20 A） 5、6 和 8 触点电流额定值：每个触点 5 A（每个连接器 ≤ 20 A） G2 2、3 和 4 触点连接器额定电流：每个触点 5 A（每个连接器 ≤ 20 A） 绝缘电阻：> 200 Mohm 接触电阻：<0.01 ohm 湿交配：> 500 （开放面额定） 额定温度（水）：- 4 至 60˚C，25 至 140˚F 额定温度（空气）：- 40 至 60˚C，- 40 至 140˚F 储存温度等级：- 40 至 60˚C，- 40 至 140˚F 合格的压力测试：800 bar, 11,600 psi PEEK 深度等级：300 bar, 4,350 psi
Connector specifications Voltage rating: 300 V DC/AC rms 2, 3 and 4 contacts current rating: 10 A per contact (max 20 A per connector) 5, 6 and 8 contacts current rating: 5 A per contact (max 20 A per connector) G2 2, 3 and 4 contacts connector current rating: 5 A per contact (max 20 A per connector) Insulation resistance: > 200 Mohm Contact resistance: <0.01 ohm Wet matings: > 500 (open face rated) Temperature rating (water): - 4 to 60˚C, 25 to 140˚F Temperature rating (air): - 40 to 60˚C, - 40 to 140˚F Storage temperature rating: - 40 to 60˚C, - 40 to 140˚F Qualified pressure tested: 800 bar, 11,600 psi Depth rating PEEK: 300 bar, 4,350 psi
材料规格 连接器主体：氯丁橡胶 带 20 毫米六角平面的隔板主体：黄铜、钛或阳极氧化铝 带 22 mm 六角平面的隔板主体：阳极氧化铝或不锈钢 隔板 RA 主体：铝或钛 2、3 和 4 触点：镀金黄铜 UNS - C36000 5、6、8 触点和 G2 2、3 和 4 触点：镀金黄铜 UNS C36000 母插座，镀金铍铜公插针 定位销：不锈钢 AISI 303 O 型圈：丁腈橡胶 锁定套筒：ABS 或不锈钢 卡环：不锈钢 AISI 302 2、3 和 4 触点隔板引线（1 英尺，30 厘米）：20 AWG，0.52 mm2 彩色 PTFE 5、6 和 8 触点隔板引线（1 英尺，30 厘米）：22 AWG，0.33 mm2 彩色 PTFE G2 2、3 和触点 4 隔板引线（1 英尺，30 厘米）：20 AWG，0.52 mm2 彩色 PTFE
Material specifications Connector body: Chloroprene rubber Bulkhead body with 20 mm hex flats: Brass, titanium or anodised aluminium Bulkhead body with 22 mm hex flats: Anodised aluminium or stainless steel Bulkhead RA body: Aluminium or titanium 2, 3 and 4 contacts: Gold plated brass UNS - C36000 5, 6, 8 contacts and G2 2, 3 and 4 contacts: Female sockets in gold plated brass UNS C36000, Male pins in gold plated beryllium copper Location pin: Stainless steel AISI 303 O-rings: Nitrile Locking sleeves: ABS or stainless steel Snap rings: Stainless steel AISI 302 2, 3 and 4 contact bulkhead leads (1 ft, 30 cm): 20 AWG, 0.52 mm2 coloured PTFE 5, 6 and 8 contact bulkhead leads (1 ft, 30 cm): 22 AWG, 0.33 mm2 coloured PTFE G2 2, 3 and contact 4 bulkhead leads (1 ft, 30 cm): 20 AWG, 0.52 mm2 coloured PTFE

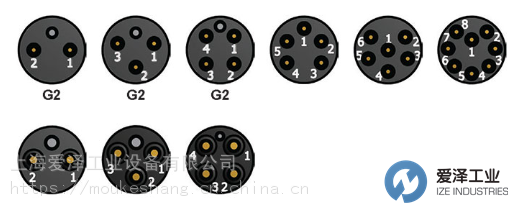

面视图

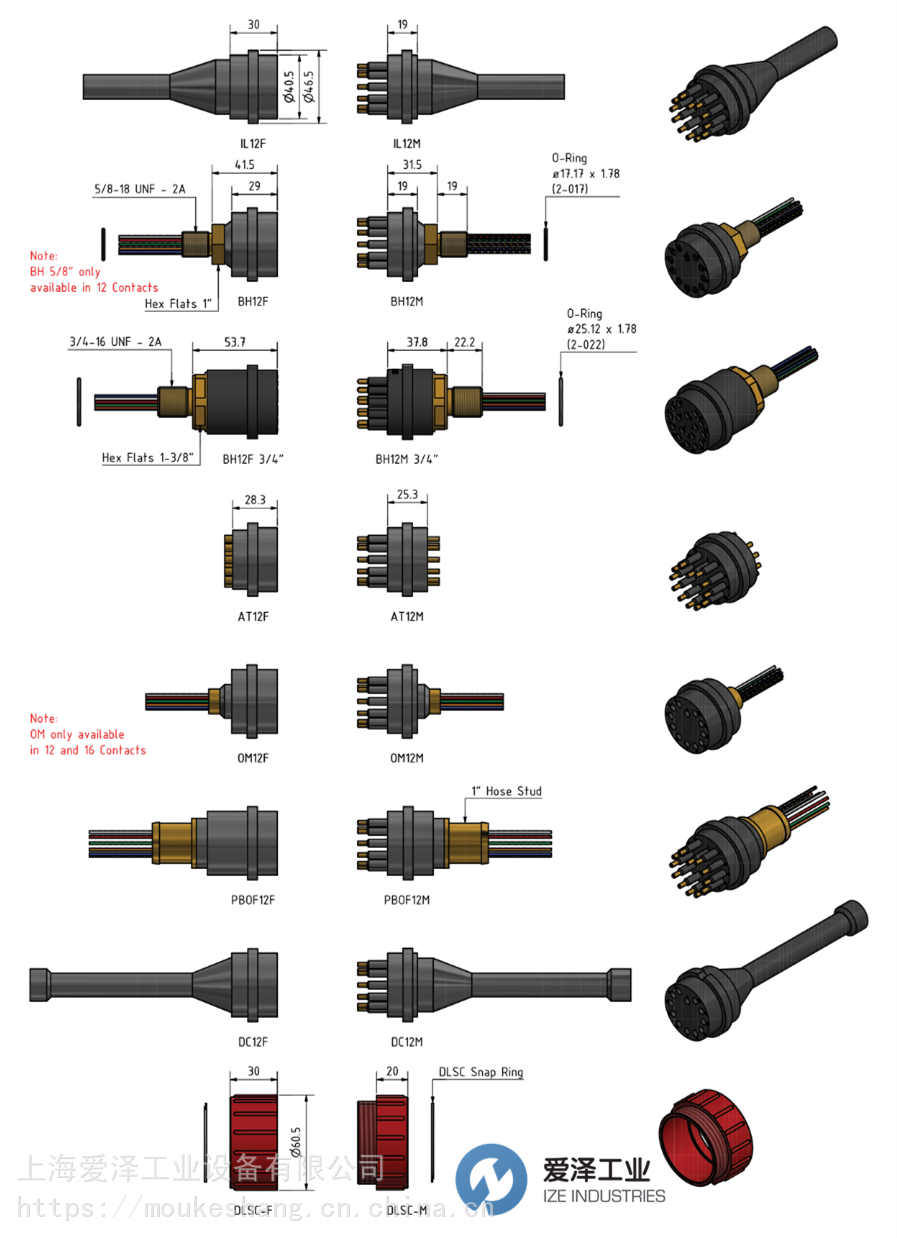

SubConn Circular系列12、16 和 25 芯介绍 图纸信息 尺寸以毫米为单位（1 毫米 = 0.03937 英寸） 螺纹以英寸为单位（1 英寸 = 25.4 毫米）
Drawing information Dimensions in mm (1 mm = 0.03937 inch) Threads in inches (1 inch = 25.4 mm)
连接器规格 额定电压：600 V DC/AC rms 12 和 16 触点额定电流：每个触点 10 A（每个连接器 ≤ 60 A） 25 个触点额定电流：3 个电源触点，每个触点 10 A，22 个信号触点，每个触点 5 A（每个连接器 ≤ 60 A） 绝缘电阻：> 200 Mohm 接触电阻：<0.01 ohm 湿交配：> 500 （开放面额定） 额定温度（水）：- 4 至 60˚C，25 至 140˚F 额定温度（空气）：- 40 至 60˚C，- 40 至 140˚F 储存温度等级：- 40 至 60˚C，- 40 至 140˚F 12 和 16 触点连接器设计深度额定值：1,400 bar，20,000 psi 12、16 和 25 触点连接。合格的压力测试：800 bar, 11,600 psi PEEK 深度等级：300 bar, 4,350 psi
Connector specifications Voltage rating: 600 V DC/AC rms 12 and 16 contacts current rating: 10 A per contact (max 60 A per connector) 25 contacts current rating: 3 power contacts 10 A per contact, 22 signal contacts 5 A per contact (max 60 A per connector) Insulation resistance: > 200 Mohm Contact resistance: <0.01 ohm Wet matings: > 500 (open face rated) Temperature rating (water): - 4 to 60˚C, 25 to 140˚F Temperature rating (air): - 40 to 60˚C, - 40 to 140˚F Storage temperature rating: - 40 to 60˚C, - 40 to 140˚F 12 and 16 contacts connector design depth rating: 1,400 bar, 20,000 psi 12, 16 and 25 contacts conn. qualified pressure tested: 800 bar, 11,600 psi Depth rating PEEK: 300 bar, 4,350 psi
材料规格 连接器主体：氯丁橡胶 隔板主体：黄铜、不锈钢、钛、阳极氧化铝或 PEEK 12 和 16 触点：镀金黄铜 UNS - C36000 25 个触点：触点 2、4 和 6：镀金黄铜 UNS - C36000，触点 1、3、5、7 - 25：镀金铍铜 O 型圈：丁腈橡胶 锁定套筒：POM 或不锈钢 卡环：不锈钢 AISI 302 12 和 16 芯直列电缆（2 英尺，60 厘米）：18 AWG，0.82 mm2 氯丁橡胶 25 芯同轴电缆（2 英尺，60 厘米）：3 x 18 AWG，0.82 mm2，22 x 20 AWG，0.52 mm2 聚氨酯 12 和 16 触点隔板和 PBOF 引线（1 英尺，30 厘米）：18 AWG，0.82 mm2 彩色 PTFE 25 接触隔板和 PBOF 引线（1 英尺，30 厘米）：3 x 18 AWG，0.82 mm2，22 x 22 AWG，0.33 mm2 白色标记 PTFE 12 和 16 触点 OM 引线（3"，7 cm）：18 AWG，0.82 mm2 彩色 PTFE
Material specifications Connector body: Chloroprene rubber Bulkhead body: Brass, stainless steel, titanium, anodised aluminium or PEEK 12 and 16 contacts: Gold plated brass UNS - C36000 25 contacts: Contact 2, 4 and 6: gold plated brass UNS - C36000, Contact 1, 3, 5, 7 - 25: gold plated beryllium copper O-rings: Nitrile Locking sleeves: POM or stainless steel Snap rings: Stainless steel AISI 302 12 and 16 conductor inline cable (2 ft, 60 cm): 18 AWG, 0.82 mm2 chloroprene rubber 25 conductor inline cable (2 ft, 60 cm): 3 x 18 AWG, 0.82 mm2, 22 x 20 AWG, 0.52 mm2 polyurethane 12 and 16 contact bulkhead and PBOF leads (1 ft, 30 cm):18 AWG, 0.82 mm2 coloured PTFE 25 contact bulkhead and PBOF leads (1 ft, 30 cm): 3 x 18 AWG, 0.82 mm2, 22 x 22 AWG, 0.33 mm2 white tagged PTFE 12 and 16 contact OM leads (3", 7 cm): 18 AWG, 0.82 mm2 coloured PTFE

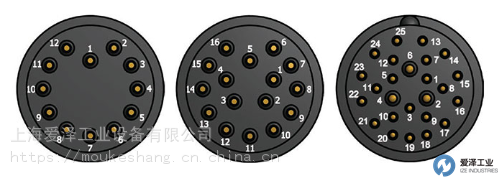

面视图 用于 12 和 16 导体的内嵌电缆颜色代码 1：黑色 2：白色 3：红色 4 绿色 5：橙色 6：蓝色 7：白色/黑色 8：红色/黑色 9：绿色/黑色 10：橙色/黑色 11：蓝色/黑色 12：黑色/白色 13：红色/白 14：绿/白 15：蓝/白 16：黑/红
Inline cable colour code for 12 and 16 conductor 1: Black 2: White 3: Red 4 Green 5: Orange 6: Blue 7: White/black 8: Red/black 9: Green/black 10: Orange/black 11: Blue/black 12: Black/white 13: Red/white 14: Green/white 15: Blue/white 16: Black/red
用于 25 芯的内嵌电缆颜色代码 1：橙色 2：黑色-18 AWG 3：灰色 4：红色-18 AWG 5：绿色 6：棕色-18 AWG 7：黄色 8：白色/黑色 9：白色 10：紫色 11：蓝色 12：白色/黄色 13 ：白/绿 14：白/蓝 15：白/紫 16：白/灰 17：白/棕/黑 18：白/红/黑 19：白/橙/黑 20：白/黄/黑 21：白/绿色/黑色 22：白色/蓝色/黑色 23：白色/棕色 24：白色/红色 25：白色/橙色
Inline cable colour code for 25 conductor 1: Orange 2: Black-18 AWG 3: Grey 4: Red-18 AWG 5: Green 6: Brown-18 AWG 7: Yellow 8: White/black 9: White 10: Purple 11: Blue 12: White/yellow 13: White/green 14: White/blue 15: White/purple 16: White/grey 17: White/brown/black 18: White/red/black 19: White/orange/black 20: White/yellow/black 21: White/green/black 22: White/blue/black 23: White/brown 24: White/red 25: White/orange
标称电缆外径 (OD) 12 芯电缆 0.605 英寸，15.4 毫米 16 芯电缆 0.704 英寸，17.9 毫米 25 芯电缆 0.589 英寸，15.0 毫米
Nominal cable outside diameter (OD) 12 conductor cable 0.605’’, 15.4 mm 16 conductor cable 0.704’’, 17.9 mm 25 conductor cable 0.589’’, 15.0 mm
SUBCONN连接器/锁紧套常用型号 SUBCONN MCBH4M-G2 SUBCONN MCDC2F SUBCONN MCDC2M SUBCONN MCPBOF2F SUBCONN MCPBOF2M SUBCONN MCMB SUBCONN MCOM2F SUBCONN MCOM2M SUBCONN MCBHRA2F SUBCONN MCBHRA2M SUBCONN MCBH2F-WB SUBCONN MCBH2M-WB SUBCONN MCBH2FNM SUBCONN MCBH2F SUBCONN MCBH2M SUBCONN MCIL2F SUBCONN MCIL2M SUBCONN DLSA F SUBCONN DLSA M SUBCONN DLSB F SUBCONN DLSB M SUBCONN DLSC F SUBCONN DLSC M SUBCONN DLSM1F SUBCONN DLSM1M SUBCONN LS2000 SUBCONN LS2400 SUBCONN MCDDWLS SUBCONN MCDLS F SUBCONN MCDLS M
如果您需要完整的SUBCONN相关技术咨询，请随时致电爱泽工业或者访问网站我们将尽全力解决您的问题。 |
