KDZD2015H智能变压器消磁仪使用指南

***章：主菜单

1. 主菜单说明

       连接好装置右侧板上的AC220V电源，打开面板上的电源开关；液晶屏白色背光亮，装置进入欢迎界面，并进行自检和调压器归零。

当自检完毕后点任意键则进入主菜单。

注：自检时间的长短与调压器的位置有关，当调压器在零位时装置不会进行自检。

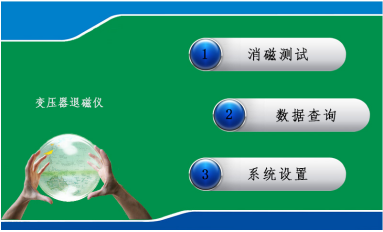

       主菜单有消磁测试、数据查询和系统设置三项可选项（如上图）。点击屏幕上的某一项，即可进入此项试验。

2. 消磁测试

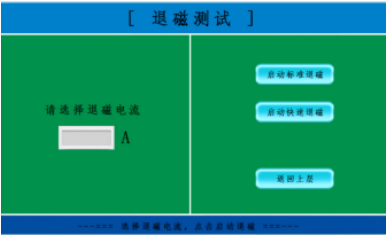

进入主界面后选择“消磁测试"选项后，则进入消磁设置菜单。（如下图）。

A. 消磁电流设置：

设置范围：1-***或1-10A。

点击输入框部分，弹出小键盘后输入。

B. 标准退磁模式：

测试线接好后选择主菜单界面的启动标准退磁选项，即可进入标准退磁过程。

（接线方法请参考附录，接线示意图。）

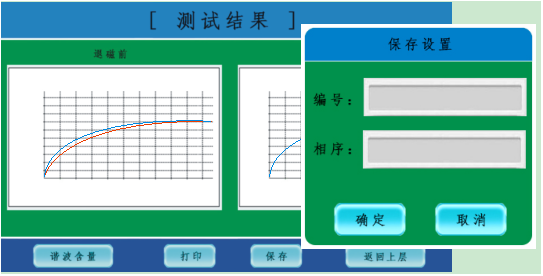

注：测试过程中将会显示测试进程，当进程到达***后退磁结束。测试结果：（如下图）

a. 打印

点击后会将会打印出退磁前后的曲线图。

b. 保存

点击后出现信息输入窗口；（如右图）

说明：

编号有效长度为：10个汉字。

相序有效长度为：4个字符。

C. 快速退磁模式

注：快速退磁模式过程和标准退磁模式一样，请参考标准退磁模式过程说明。

3. 数据查询

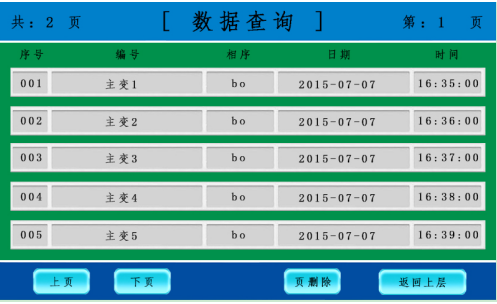

进入主界面后选择数据查询选项后，则进入数据查询菜单。（如下图）

A. 上页、下页

说明：当页数大于1时，点击可进行翻页。

B. 页删除

说明：当点击页删除时将会删除当前页所有数据。

注：删除后数据将不能恢复。

C. 查看数据

点击索引中五项的任意一项即可查看数据;也可以进行单组删除处理。

4. 系统设置

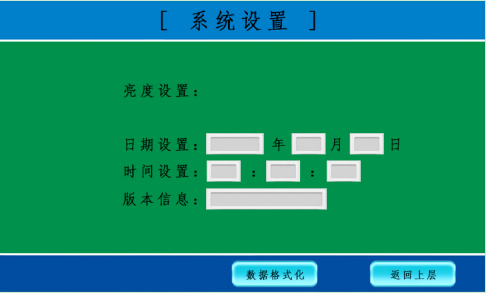

进入主界面后选择“系统设置"选项后，则进入系统设置菜单。（如下图）

A. 亮度设置

说明：左右滑动进度条即可调节亮度。

B. 时间、日期设置

说明：点击对应的输入框后则弹出小键盘，即可输入。

C. 数据格式化

说明：点击后将会格式化内部存储器。

注：格式化后数据将全部被清空。

***章：附录一（接线图）

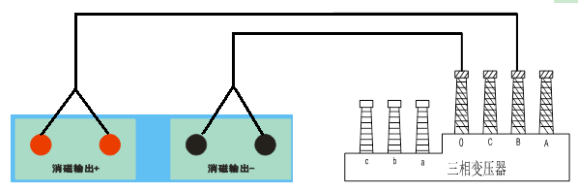

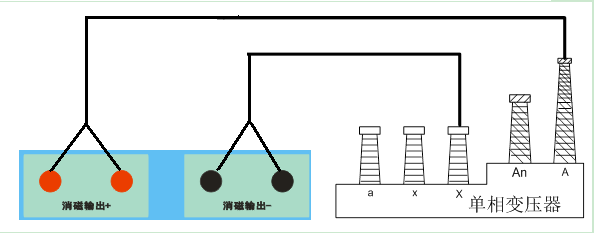

       仪器连接AC220V电源；用接地线将接地端子与大地连接；消磁输出端子接变压器高压侧线圈的两端（消磁输出不分正反）；如果是三相变压器只接B和0，如图1所示；如果是单相变压器接A和X，如图2所示。只后打开电源开关，选择参数即可进行退磁。

注：红、黑测试线，每组分为一粗一细两根线；接线时请将粗线接内侧接线柱。（红色靠右，黑色靠左）

***章：附录二

1. 故障维护

◥ 电压输出不正常，如幅值太低或接近为零，请检查保护器是否合上。

◥ 字体看不清楚时，请调整系统设置里的背光调整。

◥ 若属装置内部故障，请速于公司联系，我公司将尽快予以解决。

2. 打印纸的安装

◥ 按动开门按钮，打开前盖

◥ 把剩下的纸芯取出

◥ 装上新的热敏纸专用纸卷

注：合上前盖时要让纸从出纸口中伸出一段，让胶轴将纸卷充分压住，否则无法打印。

3. 售后服务及承诺

本产品一年免费保修，终身维护。
