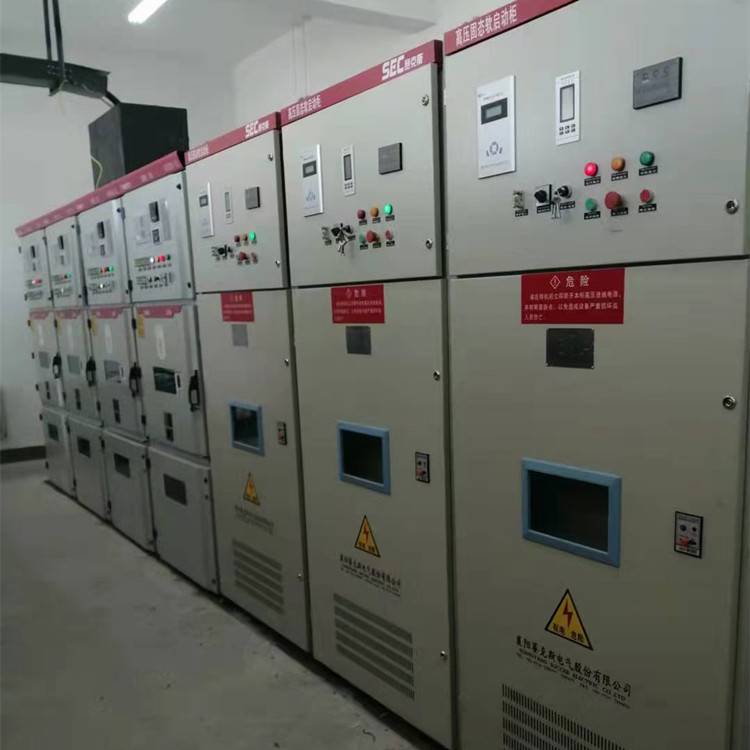

1、 产品概述： 襄阳赛克斯电气股份有限公司研制生产的SPHMV系列高压固态软启动装置要适用于鼠笼式异步、同步电动机起动和停止的控制与保护，该产品将高性能计算机控制、数字信号处理、高压大功率可控硅控制、光纤隔离控制、人机界面、网络通讯、电动机综合保护等多项技术应用于高压电机的起停控制当中，采用电流限幅或电压斜坡起动方式，控制电机的输入电压，从而限制和降低电机电流，使电机平滑稳定的起停，保护电机***的运行，本装置自带有RS485通讯接口可以实现远程监控与操作。 本装置以高压固态大功率组件作为电流调节和控制部件，与其它传统起动装置相比，本装置体积小、发热量低、相应时间快、显示操作方便、保护功能多、起动一致性高、维护工作量低的特点。 本装置的电压范围覆盖了3000-10000V，电流范围覆盖了30A-1000A，功率范围覆盖了200KW-10000KW，可以满足大多数鼠笼式异步、同步电动机的使用要求。
2、 本装置与传统液态电阻(也称：水电阻、水阻柜 等等)软起动方案相比的优点： 液态电阻软起动方案： ◆ 水电阻起动时产生的热量会使水升温，再次起动时要考虑到水温的温升。因此液态软起动方案对电机连续起动次数是有限制的，电机功率越大，连续起动的次数越少； ◆ 水电阻在停车时只能自由停车，不能实现软停车； ◆ 水电阻阻值受很多因素影响，如环境温度、极板情况、电解液浓度、电源电压等，因此起动电流的控制精度误差范围大； ◆ 水电阻不能提供完善的电动机保护功能，电动机保护功能要在高压开关柜上来进行保护 SPHMV高压软起动装置： ● 起动电流可控（1-5.0Ie），减轻供电电源峰值电流； ● 起动转矩可控，实现电机线性平滑起动，降低机械磨损，提高机械使用寿命； ● 提供脉冲突跳起动功能，应对起动静摩擦很大的重载场合； ● 采用软停车功能，可使负载平稳减速，消除泵类负载的水锤效应； ● 提供过流、过载、欠压、缺相等多种保护功能，全面综合保护电机的起停和运行； ● 高低压电气之间电气隔离全部采用光纤隔离，本装置具有低压380V预调试功能； ● 采用具备五防功能的标准高压柜，可以实现一台软启动装置拖动多台电机功能； ● 采用数码面板操作显示，界面丰富，装置日常维护工作量小
3、 SPHMV高压固态软起动装置应用场合： SPHMV系列高压固态软启动装置广泛应用于各行业于高压三相异步电动机的负载上，典型负载如下： ■ 泵类负载 ■ 离心机 ■ 破碎机 ■ 压缩机 ■ 皮带机 ■ 搅拌机 ■ 球磨机 ■ 鼓风机、引风机等风机负载
4、 装置组成及工作原理 标准的SPHMV产品主要由以下部件组成：高压可控硅模块、可控硅保护部件、光纤触发部件、真空开关部件、信号采集与保护部件、系统控制与显示部件 SPHMV 系列的控制核心是微处理器 CPU。微处理器对 SCR 进行相角触发控制以降低加在电机上的电压，然 后通过慢慢地控制加在电机上的电压和电流平滑地增加电机转矩，直到电机加速到全速运行。这种起动方式可以降低电机的起动冲击电流，减少对电网和电机自身的冲击。同时也减少了对连在电机上机械负载装置的机械冲击，以延长设备的使用寿命，减少故障和停机检测时间。 当电机达到全速运行后，电机电流降到正常全速运行的电流值，CMV 系列软起动装置有一个旁路输出继电器，从而使旁路高压真空接触器闭合，使电机电流经旁路接触器，防止 SCR 导通所产生的压降引起的热损耗，提高了工作效率及可靠性。
5、 订货信息：
订货型号举例： SPHMV—800—10表示赛克斯高压固态软起动装置，额定电压10KV，额定功率800KW。
6、 选型指南： 在向厂家咨询前请准备好以下信息： 电机额定功率、电机额定电流、电机额定电压、电机额定转速、负载类型、上端电源状况、设备进出线方式、平均每小时起动次数或***起动时间间隔、环境温度、海拔高度等。 |
