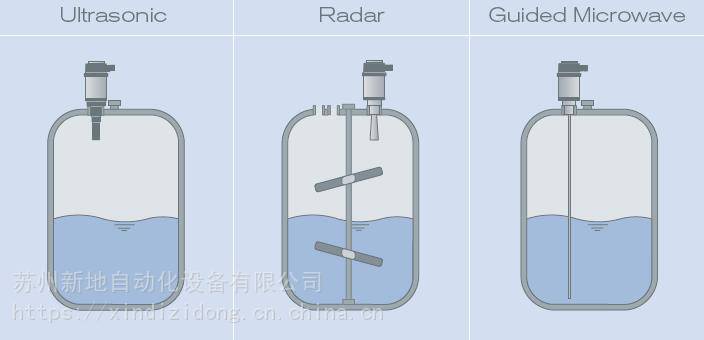

液位测量原理
高频微波脉冲沿着钢缆或钢管中的钢棒传递，到达介质表面后发射回来，被电子部件接收。变送器计算微波脉冲的运行时间并转换成相应的液位或料位输出。该变送器可预先设置所订购的探头长度，而不必进行耗时的调整。钢缆和钢棒可调整到适合于实际需要的长度。 雷达 雷达液位变送器包括电子壳体、过程接头、探头和传感器。探头以约1ns的间隔向被测介质发射雷达脉冲，这些脉冲被介质表面反射回来，并由探头作为回波接收。雷达波是以光速传播。该雷达脉冲从发射到接收所需的时间和距离成正比，因而也与液位成正比。测得的液位转换为输出信号，并作为测量值传送。 超声波 超声波液位变送器的发送器以70kHz的频率向被测介质发射超声波短脉冲。这些脉冲被介质表面反射回来，并由发射器作为回波接收。该超声波脉冲从发射到接收所需的时间和距离成正比，因而也与液位成正比。集成的温度传感器检测贮罐的温度，并将温度对信号运行时间的影响进行补偿。测得的液位转换为输出信号，并作为测量值传送。如已知贮罐形状，则可显示贮罐内液体的容积。各种干扰回波过滤器甚至使该传感器可用于具有内部股单件（会产生干扰回波）的容器。 |
