结构组成：包括伸缩移动前室、驱动装置、轨道、照明系统、排风系统、漆雾处理系统及电控系统等部分组成。

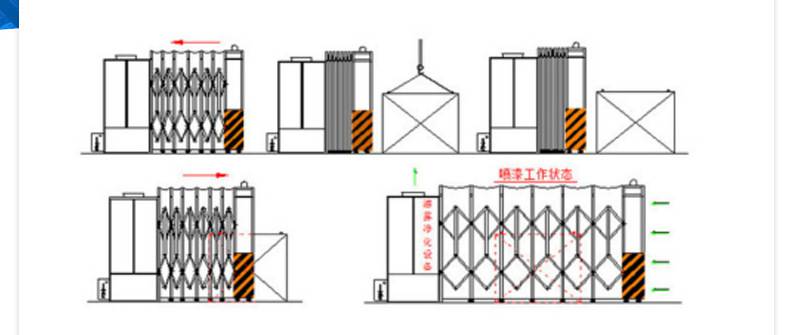

伸缩式前室：该部分采用PVC软帘布制作封闭棚，方钢管制作的钢结构框架，铰链式连接，可纵向自由伸缩移动，每0.8米左右设计1组伸缩架；地面两侧安装专用导轨供伸缩式钢结构前室前后移动，采用12#轨道钢和其它结构件制作；该结构的特点是非常适用天车吊运较大或较重的工件进入前室进行喷漆作业，此外在不喷漆的工作时间内，伸缩移动前室可收缩到喷漆室主机的一侧，腾出场地空间为准备、修补、装配以及其它可与喷漆交叉作业的工序使用，故具有使用方便、灵活的特点。
外侧的棚布采用PVC软帘布制作，其使用PVC纤维，经特殊工艺加工处理后精制而成，具有不易破裂、色彩鲜艳、重量轻、密封、无刺激、防腐蚀、质地柔软有韧性等特点。
驱动装置：伸缩移动式前室设有行走龙门架，行走机构采用电机+铝合金外壳的蜗轮减速机驱动的方式，驱动电机的功率1.5KW/台，左右各1台，计2台；由铝合金压铸箱体的蜗轮减速机与铝合金压铸外壳的微型减速机组合而成的减速机，其特点为减速比大，组合灵活，可满足用户低转速的要求。因减速机外箱均为铝合金压铸，外表美观大方，散热性能良好，承载能力大，机型小巧，结构紧凑，重量轻，节省安装空间，在轨道的两端设有行程开关，当行走机构运行到两端极限位置时自动停止运行，龙门机构的运行速度约为6-7m/min，两边分别驱动，相互连锁控制。
|
