DS-3WF01S-***CG/M 海康威视5 GHz 工地拨码无线网桥 用于 1 公里内工地的无线传输设备。网桥使用拨码配对，支持点对点和点对多点传输，用于将塔吊和周界监控点位的监控视频回传到监控中心 拨码快速配对 频段自动优选，抗干扰 传输稳定不卡顿 安装角度万向调节 点对点，点对多点 iVMS-4200 统一管理 DS-3WF01S-***CG/M

　　DS-3WF01S-***CG/M

　　海康威视5 GHz 工地拨码无线网桥

　　5 GHz 工地专用拨码网桥是用于 1 公里内工地的无线传输设备。网桥使用拨码配对，支持点对点和点对多点传输，用于将塔吊和周界监控点位的监控视频回传到监控中心。

　　DS-3WF01S-***CG/M 海康威视5 GHz 工地拨码无线网桥 功能特性：

　　拨码快速配对

　　频段自动优选，抗干扰

　　传输稳定不卡顿

　　安装角度万向调节

　　点对点，点对多点

　　iVMS-4200 统一管理

　　DS-3WF01S-***CG/M 海康威视5 GHz 工地拨码无线网桥 技术参数：

　　无线参数

　　标准 IEEE 802.11ac（2*2 MIMO 867 Mbps）

　　工作频段 5725 MHz～5850 MHz

　　天线参数 增益：9 ± 2 dBi

　　半功率波束宽度：50° ± 5°

　　发射功率

　　双流：21 ± 1 dBm @AC20-MCS0

　　单流：18 ± 1 dBm @AC20-MCS0

　　zui大空口传输速率 ≤ 866 Mbps

　　软件功能

　　工作场景 中心端/摄像机端

　　安全模式 WPA-PSK/WPA2-PSK

　　安全机制 隐藏无线网络名称

　　网络模式 桥接

　　网络协议 HTTPS/HTTP/NTP/SSH

　　管理和日志 支持网页配置，NTP，Syslog

　　Firmware 更新 支持 Web 和客户端更新

　　带宽灵活度 20/40/80 MHz

　　一般规范

　　工作温度 ?30 ℃～70 ℃

　　工作湿度 5% RH～95% RH 不凝结

　　电源供应 RJ45：PoE 12 V，1 A

　　DS-3WF01S-***CG/M 海康威视5 GHz 工地拨码无线网桥 硬件接口图：

　　接口说明

　　序号 接口 说明

　　1 配对码 4 位拨码开关，上下拨码实现 16 组 SSID 配置。中心端和摄像机端网桥

　　配对码拨成一样即可完成配对。中心端与中心端配对码不能一样。

　　2 POE/LAN 1 网口 10/100 Mbps 自适应 RJ45 以太网口，与 PoE 输入复用。

　　3 LAN 2 网口 10/100 Mbps 自适应 RJ45 以太网口。

　　4 模式开关 1 位拨码开关，左右拨码，拨向左侧为中心端，拨向右侧为摄像机端。

　　5 RESET 复位按键 长按 4 s 以上完全恢复出厂默认配置。

　　6/7 网线卡槽 7 槽为预留位。

　　DS-3WF01S-***CG/M 海康威视5 GHz 工地拨码无线网桥 指示灯说明：

　　序号 接口 说明

　　1 信号强度

　　长亮

　　网桥配对成功。

　　? 红、黄、绿灯均长亮：无线信号强，即 RSSI ≥ ?60 dBm； ? 红、黄灯长亮，绿灯不亮：信号一般，即?75 dBm ≤ RSSI

　　位置和方向，RSSI

　　熄灭 网桥未完成无线配对。

　　2/3 LAN 1/LAN 2

　　口指示灯

　　绿色长亮 端口已连接。

　　绿色闪烁 端口正在传输数据，闪烁越快，传输速率越快。

　　熄灭 端口未连接，或连接异常。

　　4 电源指示灯

　　绿色长亮 设备正常通电。

　　熄灭 设备未通电或通电异常。

　　订货型号

　　DS-3WF01S-***CG/M

　　DS-3WF01S-***CG/M 海康威视5 GHz 工地拨码无线网桥 外形尺寸（单位：mm）：

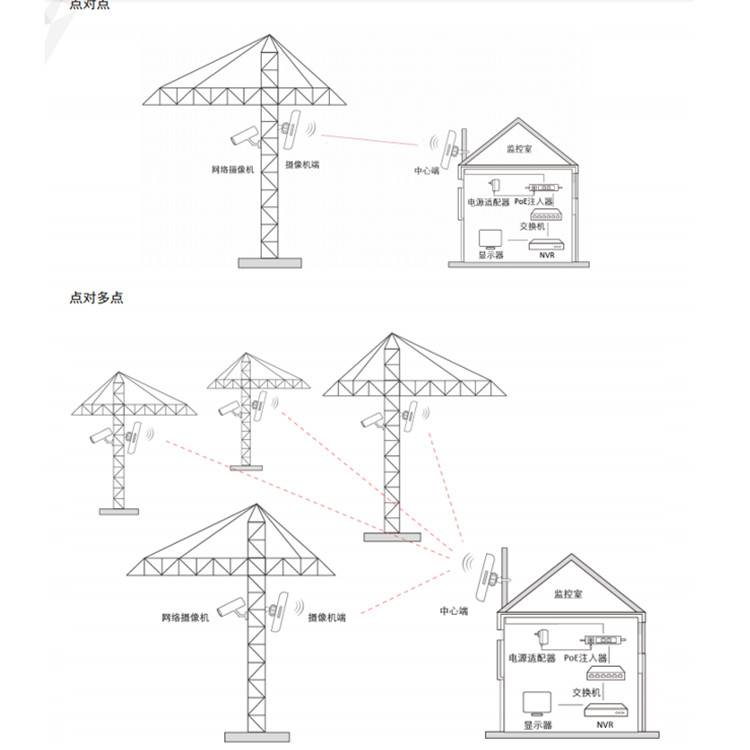

　　DS-3WF01S-***CG/M 海康威视5 GHz 工地拨码无线网桥 典型应用：
