功率放大器模块系列产品介绍

　　一、功率放大模块介绍

　　安泰功率放大模块：

　　安泰功率放大模块具有体积小，集成度高，使用方便，应用广泛等优点，凭借着输出频率广、输出电压高、输出功率大等特性，能够广泛应用在各种领域；同时散热性好，电路保护好，提高产品的可靠性；设备供电方便，接入直流电源即可正常使用。

　　二、安泰功率放大模块产品分类

　　高频功率放大模块

　　型号：ATA-M110

　　高压放大器模块

　　型号：ATA-M210、ATA-M220、ATA-M230、ATA-M240

　　水声功率放大器模块

　　型号：ATA-ML110、ATA-ML120、ATA-ML130、ATA-ML410、ATA-ML150、ATA-ML160、ATA-ML170、ATA-ML180

　　三、功率放大模块产品介绍（1）

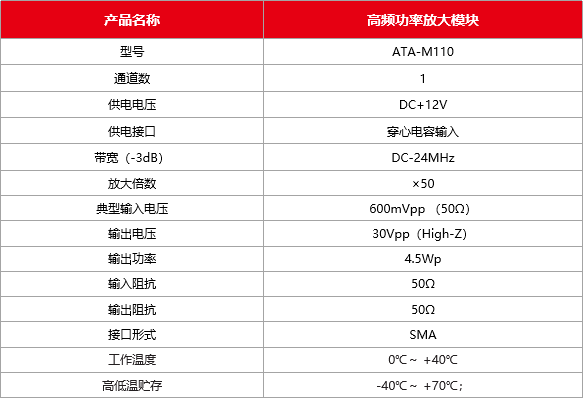

　　ATA-M110高频功率放大模块

　　ATA-M110是一款可放大交直流信号的高频功率放大模块。具备DC至24MHz的超宽频率范围，供电电压12V，输出电压可达30Vpp，结构紧促，线性度高，整个模块具备完善的过载保护机制。

　　四、功率放大模块产品介绍（2）

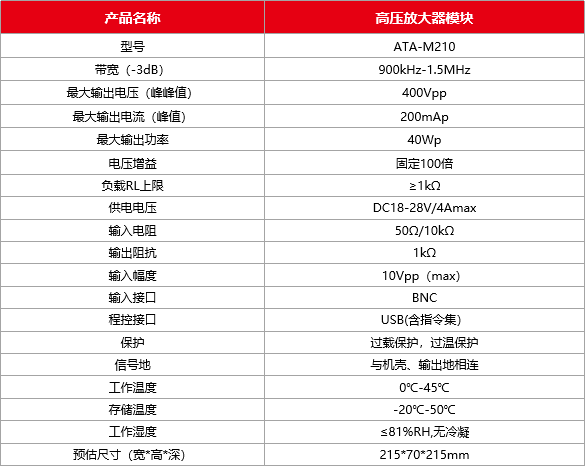

　　ATA-M210高压放大器模块

　　ATA-M210是一款可放大交流信号的高压放大器模块。具备900kHz至1.5MHz的超宽频率范围，供电电压18~28V，输出电压可达400Vpp，结构紧促，线性度高，整个模块具备完善的过载保护机制。

　　五、功率放大模块产品介绍（3）

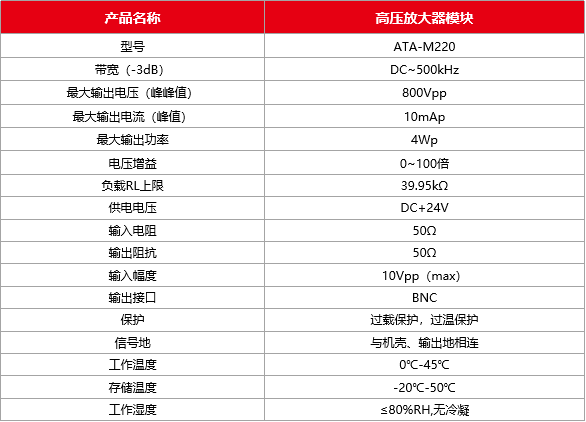

　　ATA-M220高压放大器模块

　　ATA-M220是一款可放大交直流信号的高压放大器模块。具备0至500kHz的超宽频率范围，供电电压24V，输出电压可达800Vpp，结构紧促，线性度高，整个模块具备完善的过载保护机制。

　　六、功率放大模块产品介绍（4）

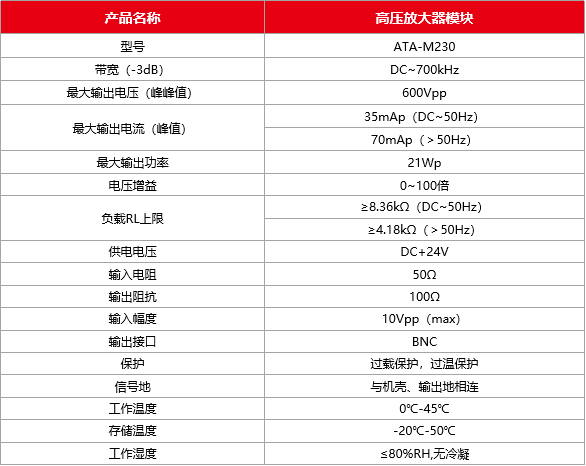

　　ATA-M230高压放大器模块

　　ATA-M230是一款可放大交直流信号的高压放大器模块。具备0至700kHz的超宽频率范围，供电电压24V，输出电压可达600Vpp，结构紧促，线性度高，整个模块具备完善的过载保护机制。

　　七、功率放大模块产品介绍（5）

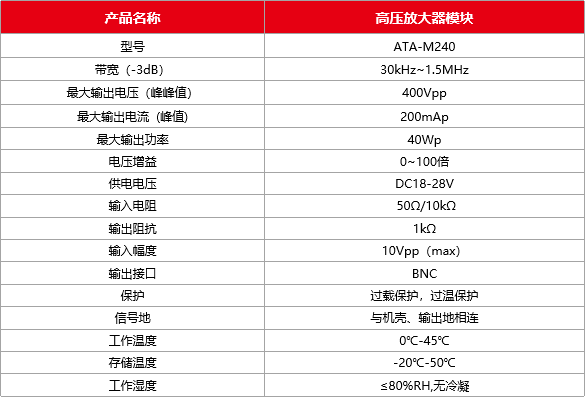

　　ATA-M240高压放大器模块

　　ATA-M240是一款可放大交流信号的高压放大器模块。具备30kHz至1.5MHz的超宽频率范围，供电电压18-28V，输出电压可达400Vpp，结构紧促，线性度高，整个模块具备完善的过载保护机制。

　　八、功率放大模块产品介绍（6）

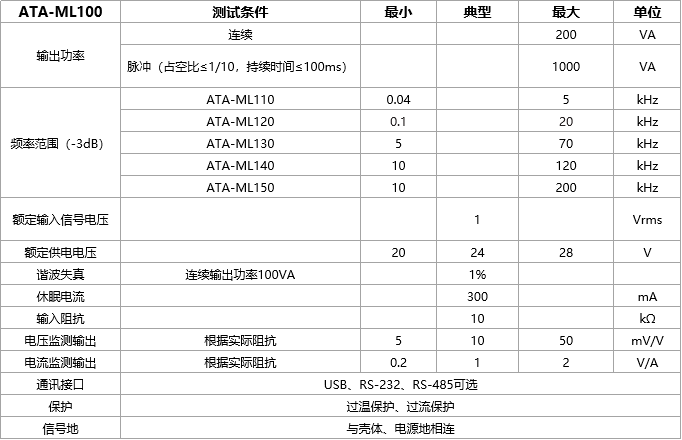

　　ATA-ML100水声功率放大器模块

　　ATA-ML100系列是一款大功***可靠性的水声功率放大器模块。输出功率1000VA，输出电压1000Vrms，结构紧促，线性度高，整个模块具备完善的过载保护机制。

　　九、功率放大模块产品介绍（7）

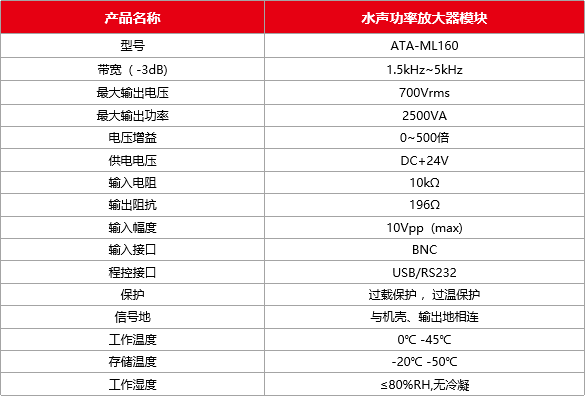

　　ATA-ML160水声功率放大器模块

　　ATA-ML160是一款大功***可靠性的水声功率放大器模块。输出功率2500VA，输出电压700Vrms，结构紧促，线性度高，整个模块具备完善的过载保护机制。

　　十、功率放大模块产品介绍（8）

　　ATA-ML170水声功率放大器模块

　　ATA-ML170是一款大功***可靠性的水声功率放大器模块。输出功率200VA，输出电压470Vrms，结构紧促，线性度高，整个模块具备完善的过载保护机制。

　　十一、功率放大模块产品介绍（9）

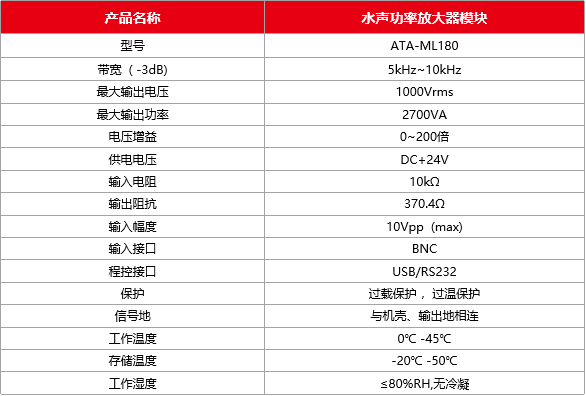

　　ATA-ML180水声功率放大器模块

　　ATA-ML180是一款大功***可靠性的水声功率放大器模块。输出功率2700VA，输出电压1000Vrms，结构紧促，线性度高，整个模块具备完善的过载保护机制。

　　十二、功率放大模块的特点

　　1、超宽的频率范围

　　宽频率量程，通用性，兼容性更强。

　　2、信号输入与输出

　　输入接口为SMA，控制输入信号和波形，即可实现信号放大。

　　3、结构紧促

　　作为集成模块，它为研发紧凑型产品和系统提供了理想的尺寸。封装成型的设计，具有防潮、防尘、耐振动、耐冲击的特点，提高了产品的可靠性。

　　4、供电电压

　　操作简单，只需较低的供电电压即可工作。

　　5、高可靠性

　　凭借Aigtek独特的高速功率模块开发技术，我们提供安全、高度可靠的产品。

　　6、全固态

　　全固态配置使用寿命***。

　　十三、功率放大模块应用领域

　　以上就是安泰电子带来功率放大模块如何选择的内容，如果对于功率放大器模块还有什么不懂的或者想了解的，欢迎随时咨询安泰电子。
