" 肠镜维修更换 广州云启医疗设备有限公司专业致力于医疗设备维修服务公司，公司主要业务为针对动力系统、手术器械、医疗电子设备、超声&探头、软镜、硬镜等项目，提供咨询、保养、维修、保修等服务。公司坚持以客户为中心、满足不同行业客户的需求。我们的目标：提供优质的技术和服务。我们的使命：为顾客提供价值；为社会提供价值。我们的理念：诚信团结勤奋合作创新。
消化内镜常见故障的处理及日常维护 1.5内管道和内镜外表皮出现漏水和破损 在消化内镜常见故障之中，需从柜中将内镜取出，柜子四周和内镜之间出现碰撞。在应用内镜的时候并未按照操作要求置于运输车内盆中，内镜打圈过小，需要先端部被压，加上在运镜的时候因颠簸会导致其损坏。将内镜挂于主机之上进行备用的时候，插入部在剧烈摆动的时候，会和主机出现碰撞。在手术之中若未应用口垫，患者会因紧张导致口垫出现滑脱咬住插入部，内镜和尖锐附件置于一起会致使橡皮出现弯曲、划破，进而导致漏水。患者进行无痛胃镜在操作的时候忽然苏醒，若无法及时将口垫护住，则会导致内镜被咬伤。在进行内镜消洗的过程之中破旧刷子进行内管道刷洗时容易划破，不正确应用黏膜注射针和***性附件的时候，插入的时候因阻力会致使附件强行插入，进而导致管道漏水。 处理方法：在镜柜之中将悬挂内镜取出的时候，需要一手握住设备的操作部，另一只手握住两根软管部，减少软管呈现锐角弯曲。激光共聚焦等内镜需要两人一起共同配合取出和放置，内镜放置于运镜车的时候，操作部和导光插头部位不可对软管进行压迫，特别是先端部。运镜车需要一层放置内镜，另一侧放置其他尖锐器械，不可将内镜、尖锐器械一起混放，在运输的时候需要将较厚的***巾放置在运输下面，避免在运输的而过程之中因为颠簸造成内镜的损坏。在内镜悬挂之后，插入部位需要保持静止下垂，避免其出现摆动，内镜主机和插入部接触部位需安装泡沫，进而可***缓冲撞。在进行操作之前，医护人员需要向患者进行耐心的解释，尽量让患者保持放松。在为患者进行操作的时候，医护人员需要对其进行密切观察，了解口垫的固定状况，若出现紧急状况需要提醒其退出内镜，等待患者的状况稳定之后，需要再将内镜插入。经过长时间橡皮部应用会出现相应的磨损，操作人员在进镜和退镜的时候需要尽量避免牙垫和橡皮之间的接触。 内镜不可和尖锐器械一起放置于一个槽内进行消毒和清洗。为了减少内镜内管道出现损伤，需要遵循科室的操作原则，在操作之前需要对附件性能进行认真检查，在进行附件插送的时候需要在顺滑的状况之下进行进行，不可用力过猛，若遇到相应的阻力时需要将松开角度后再扭，应用内镜插入部的时候需要取直，之后再通过，减少在管道中打开，在损坏之后不可再次应用。 FUJINONEVEW-88A电子内窥镜故障3例 FUJINONEVEW-88A电子内窥镜是采用3基色CCD为摄像器件的电子内窥镜系统。其主机由视频处理及金属卤素灯光源组成,输出接口有2组Y-C分离输出方式,从CCD驱动、视频处理到视频输出均在1块主板上完成。而驱动部分和光源均设计在体积不大的主机里。因此,整机显得轻巧,便于携带。该机在使用中多次出现无图像故障。 该机的输出由IC14、IC15(2268)及外围电路构成2组输出驱动和75Ω不平衡电路。VR3是色同步信号调整电位器,VR4是亮度信号调整电位器。前级通过2只光电耦合集成电路IC12、IC13(PC915)构成输出部分,与视频处理电路隔离。视频编码和处理由HD49811TF承担,CCD驱动由MN3113F完成。色同步信号的工作流程如下:从前级过来的色同步信号进入光耦IC12(PC915)的2脚,经过光电耦合从5脚输出,进入由Q12构成的一级射随器进行电流放大,再通过R147、VR3进入由Q6构成的二级射随器进行电流放大,之后送入IC15、IC16(2268),经过整理和放大,经C121、C120(100μF/16V)、R152、R150(75Ω)送到CS1、CS2和CN1、CN2。 亮度信号的工作流程与色同步信号基本相同。从前级过来的亮度信号进入光耦IC13(PC915)的2脚,经过光电耦合,从5脚输出进入由Q13构成的一级射随器进行电流放大,通过R148、VR4进入由Q7构成的二级射随器进一步进行电流放大,然后送入IC15、IC16(2268),经过进一步的整理和放大,从C118、C119(100μF/16V)、R153、R151(75Ω)送到CS1、CS2和CN1、CN2。根据上面的分析和以往的维修经验,确认大部分无图像的故障出在视频输出部分。 下面介绍我们遇到的几起视频输出无图像故障的维修方法,供参考。 1.故障一 1.1故障现象 监视器无图像。 1.2故障检修 由于监视器既没有影像信号,也没有数字信号,因此判断是主板故障。根据信号流程,我们逐级从后往前查找。主板上有YS1、CS1、YS2、CS2、Y、C等几个测量柱,正常时用示波器很容易观察到亮度信号和色同步信号。本机在Y、C上均未观察到有效信号。接着往前面查,在CDSP、YDSP柱处同样没有信号。直接测试2个晶振X1、X2,发现X2没有起振。更换该晶振,在CDSP、YDSP处均有信号,但监视器上仍然没有信号。随着电源的接通和关闭,观察到监视器上白色条纹一闪之后就消失,说明后级输出的电源已经送到输出部分。 顺着信号往后查,在C柱有正常的色同步信号,且稳定,而Y没有信号。根据前面对电路的分析,亮度信号是通过IC13传输的。检查IC13的2脚信号正常,5脚没有信号。故判断IC13(PC915)损坏。更换IC13,监视器上图像正常。 2.故障二 2.1故障现象 监视器上只有黑白图像。 2.2故障检修 用户反映该机曾送厂家维修,厂家建议更换主板。由于维修价格太高,故一直未更换。 根据信号流程,我们用示波器观察主板输出部分的C、Y柱,发现C柱上几乎没有信号。往前检测CDSP柱,信号正常。故障范围缩小在光耦IC12。 检查到IC12(PC915)的2脚信号正常,5脚信号低一些,但Q12的E极几乎没有信号。怀疑Q12损坏。更换Q12,故障依旧。检查Q12的e脚关联脚,R147(0Ω)、VR3、Q6的b极,发现Q6的b、e极已经击穿。更换Q6,C柱信号正常,监视器图像正常。 3.故障三 3.1故障现象 1号YC输出正常,2号YC没有输出。 3.2故障检修 根据前面的分析,故障范围缩小到IC15及外围元件。用示波器查YS2、CS2柱均无信号,但输出电容C121、C118两端信号正常。查R152、R153(75Ω),断路。检查外围电路,没有发现器件损坏。怀疑是后级显示器故障或其他设备故障导致这2只电阻损坏。更换这2只电阻,图像正常。之后跟踪用户时发现,原来这个接口是连接电脑工作站的。电脑因为雷击损坏,修复后就不能采集图像。但监视器图像一直没有问题,所以没有修复。 维修案例： 设备名称：OLYMPUSCF-Q160I肠镜 检测故障：进水，图像问题，图像暗。水气管漏水致镜体进水、螺旋管脱落，角度不够，插入管皱折。图像黑绿相间纹（此现象由CCD坏故障引起） 维修方案：（更换CCD，导光束，钳子管，水气管，插入管，橡皮） 维修周期：25个工作日 保修周期：6个月

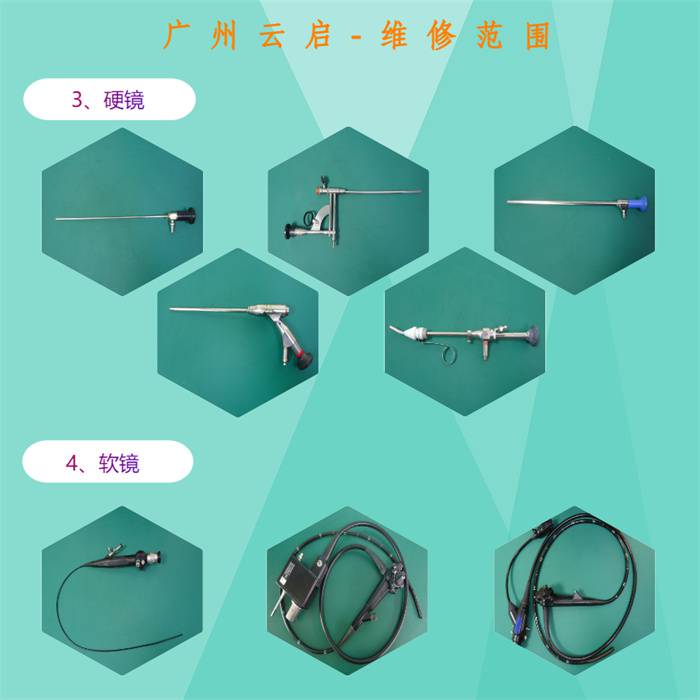

广州云启医疗设备有限公司位于广州市天河区，是一家以保养，维修，保修的技术服务公司。公司拥有一批技术精湛，经验丰富的***专业维修队伍，并配备完整的测试仪器和各种工具，主要可检测维修：摄像主机及周边设备维修，电刀类设备维修，耳鼻喉科等动力系统维修，电子镜纤维镜维修，硬管镜系列维修，手术器械维修，医用显示器及整机维修。我公司已为众多的医院 公司等行业提供了大量的技术支持和优质服务，以精湛的维修技术和优良的服务赢得了用户的一致赞誉和好评。 电子内窥镜与纤维内窥镜的区别 电子内窥镜构造与纤维内镜构造基本相同，简单可理解为用CCD代替了导像束，很多功能是纤维内镜不能企及的。电子内窥镜与纤维内窥镜相比最。大的不同之处是用被称为微型图像传感器的CCD器件取代了光导纤维传象束。 电子内窥镜明显优势： (1)减少内镜检查时间，快速抓拍。 (2)具有录像、储存功能，能将病变部位的图像储存起来，便于查看及连续对照观察; (3)色泽逼真，分辨***，图像清晰，图像经过特殊处理，可将图像放大，便于观察; (4)采用屏幕显示图像，实现1人操作多人同时观看，便于疾病会诊、诊断、教学; 维修案例一： FuJinon EC-590WM 肠镜 故障检测：1，图像黑屏2，钳子管漏水3，先端C盖裂，多处补胶4，把手外壳裂，补胶5，插入管老化，有裂纹6，导光管老化，无光泽7，光束断丝30％8，eve线脱皮。9，水汽不畅 维修方案：大修，更换cCD组件，插入管，导光管，钳子管，水汽管，光束，弯曲钢丝，弯曲钢网，螺旋管，先端c盖，eve线，把手外壳，橡皮 维修周期：2周工作日 保修周期：非人为保修6 个月
维修案例二： 设备名称：FUJINONWC-88WM肠镜 检测故障：钢丝断、喷嘴1、钢丝断2、喷嘴更换3、全灌洗检测4、测漏测气。 维修方案：更换钢丝组件，通喷嘴，换橡皮。 维修周期：7个工作日 保修周期：6个月"
|
