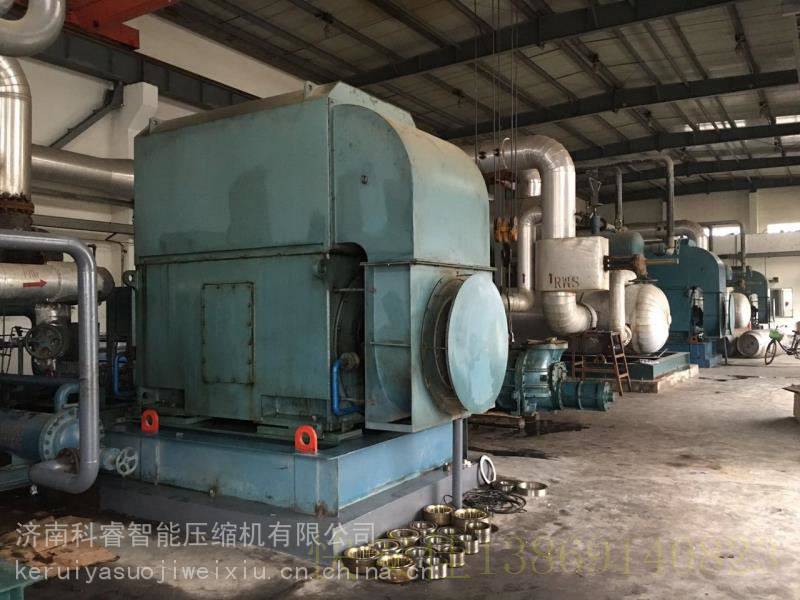

西门子离心式透平氯气压缩机VRZ250联锁故障维修

氯气机联锁构成，氯气压缩机属于生产烧碱流程中的关键设备，故对于机器自身的保护显得特别重要。由此可见，氯气压缩机的联锁基本上是围绕保护自身的安全、稳定而设计。其中又分为2 部分。由厂家自带的 C7-636 中的联锁，氯气压缩机的喘振氯气压缩机流量的控制范围为满流程的45%70%、***，***流量控制限制根据气体的输入、输出状态(压力、吸气温度、排气温度和气体构成) 和现存导叶的位置(入口导叶，出口排气叶片)。如果大量限制气体流量，氯气压缩机就会喘振并伴随着激烈的振动。有次则会引起机器的毁坏，例如叶片破损。这就是我们为什么要防止喘振的目的，以***氯气压缩机达不到喘振流量。2.1.2 防喘振、密闭气体控制器和喘振保护西门子 C7-636 中检查了防喘振、密闭气体控制器和喘振保护的控制功能，可以在其中设置参数、查看过程值和控制操作。防喘振控制器 (UC2457) 为主控制器，测量值:正常流量 FT2457: 设定值: 以排气(PT2457) 和吸气(PT2451) 的压力比例来计算喘振流量并添加安全系数:控制器输出:选择 PV2458(旁路阀)。如果氯气压缩机的实际流量太接近喘振流量，就会启动喘振控制(打开 PV2458)。在打开旁路阀后，流量随着阀的开度逐渐增大，则会解除喘振控制，关闭旁路阀。

为了操作工能随时操纵旁路阀，在 C7 控制器中引入了 DCS 模拟输入信号 (PV2458.1)，在执行防喘振控制回路调节时，C7 会默认 PV2458.1 的优先级高于 PV2458，从而允许 PV2458.1 的值作为低线输出限值。在氯气压缩机喘振的情况下，旁路阀将根据检测的结果分三个梯度打开(33%、66%、***)。如果测量值接近喘振流量或者与喘振流量相同时，旁路阀会全部打 开直到测量值高于喘振流量。在吸气压力PT2451、排气压力 PT2457、流量 FT2457、排气温度TISA2457 和 PV2458.1 发生传感器故障或者断线的情况下，C7会发出报警(UC2457.2)。

吸气压力控制 (UC2457)，测量值: 吸气压力PT2451:设定值:工艺提供: 输出: 选择PV2458目的是防止吸气压力过低时应及时打开旁路阀，该控制与防喘振控制器一起工作。喘振保护的功能一-测量每个循环过程排气压力PT2457 的压力梯度，在压力梯度做出变化后，及时调整控制回路，然后启动计时器，来记录下次压力梯度变化的时间，压力梯度没变化一次都会被计数。旁路阀会在每次喘振梯度时打开 (33%、66%、***)。如果识别出两次喘振梯度，则会发出喘振保护报警(UC2457.0)。当计数器超过参数 TRIP (5) 时，喘振保护跳闸 (UC2457.1) 将会关闭氯气压缩机: 当计时器计满时，还没有出现两次喘振梯度，将会重置计数器。密闭气体控制器 (PDIC2470)，测量值: 压差PDT2470: 设定值: 设备自带:输出:密闭气体阀PDV2470。主要的目的是用氮气压力封住氯气压缩机中的氯气压力，并与氯气压力始终保持一定的压差，
