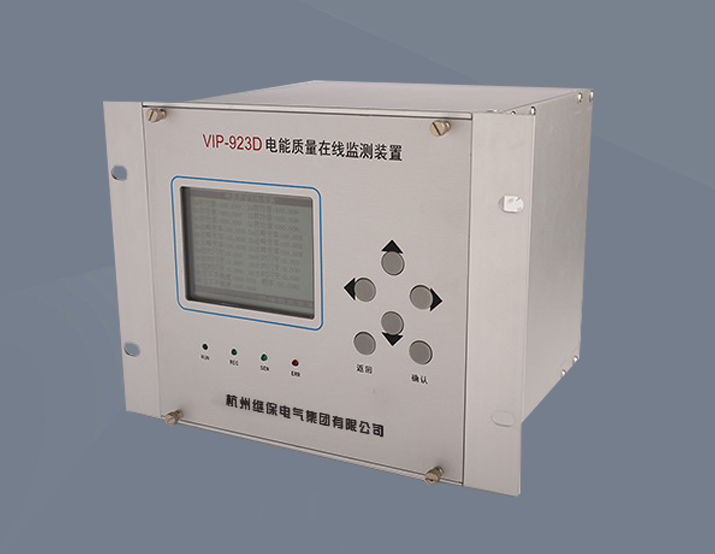

A类电能质量在线监测装置介绍

A类电能质量在线监测装置适用于用户侧电能质量或者发电侧电能质量的监测，可满足风电场电能质量监测、配电网电能质量监测等多种监测需要。光伏电能质量在线监测装置主要用于监测、分析、评估监测点的电能质量信息。

A类电能质量在线监测装置主要有电能质量实时监测、电能质量事件告警、录波、数据统计、评估分析5个功能。A类电能质量在线监测装置主要监测包括电压、电流、频率、谐波、波动、闪变、功率等电能质量数据，测量分析各种用电设备在不同运行状态下对公用电网电能质量的影响。 负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、频率、相位等电力参数的变化趋势。电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。

A类电能质量在线监测装置的功能

A类电能质量在线监测装置除具有常规的电能质量稳态指标的监测外，还对电能质量的暂态扰动，主要是电压的骤升、骤降进行监测和记录，具有较强的实用性。装置主要具有以下功能：

1）基本测量量：电网频率；电压、电流有效值；总的有功、无功功率、功率因数。

2）基本监测指标：三相基波电压、电流有效值，基波功率、功率因数、相位等；电压偏差；频率偏差；三相电压不平衡度、三相电流不平衡度、负序电压、电流；谐波（2～63次）。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位；各次谐波的有功、无功功率等；

3）***监测指标：间谐波；电压波动、闪变；电压骤升、骤降、短时中断；

4）显示功能：装置面板上带有大屏幕LCD显示器，以图形方式显示主要电能质量监测指标的实时数据。

5）设置功能：可对装置硬件时钟进行设置，对监测参数进行设置、修改和查看，并设有密码保护。

6）记录存储功能：可对基本监测指标和***监测指标实时保存，统计时间间隔可设置，3Min数据（保存值、最小值、平均值、95％概率大值中的一项）在装置上最长保存时间为 1年以上，之后按”***先出”原则更新。

7）统计功能：装置具有对主要监测指标的在线统计功能，可统计一个时间段内监测指标的值、最小值、平均值、95％概率大值等。

8） 通讯功能：装置提供多种通讯接口方式，实现监测数据的实时传输或定时提取存储记录，可通过工业以太网接口与远方电能质量管理中心通讯，也可通过RS232C/RS485接口与远方通讯。

9）暂态事件触发录波功能：可根据客户要求设定事件触发限值，记录事件触发前、后实时数据并保存，并保存有事件日志以供查询。

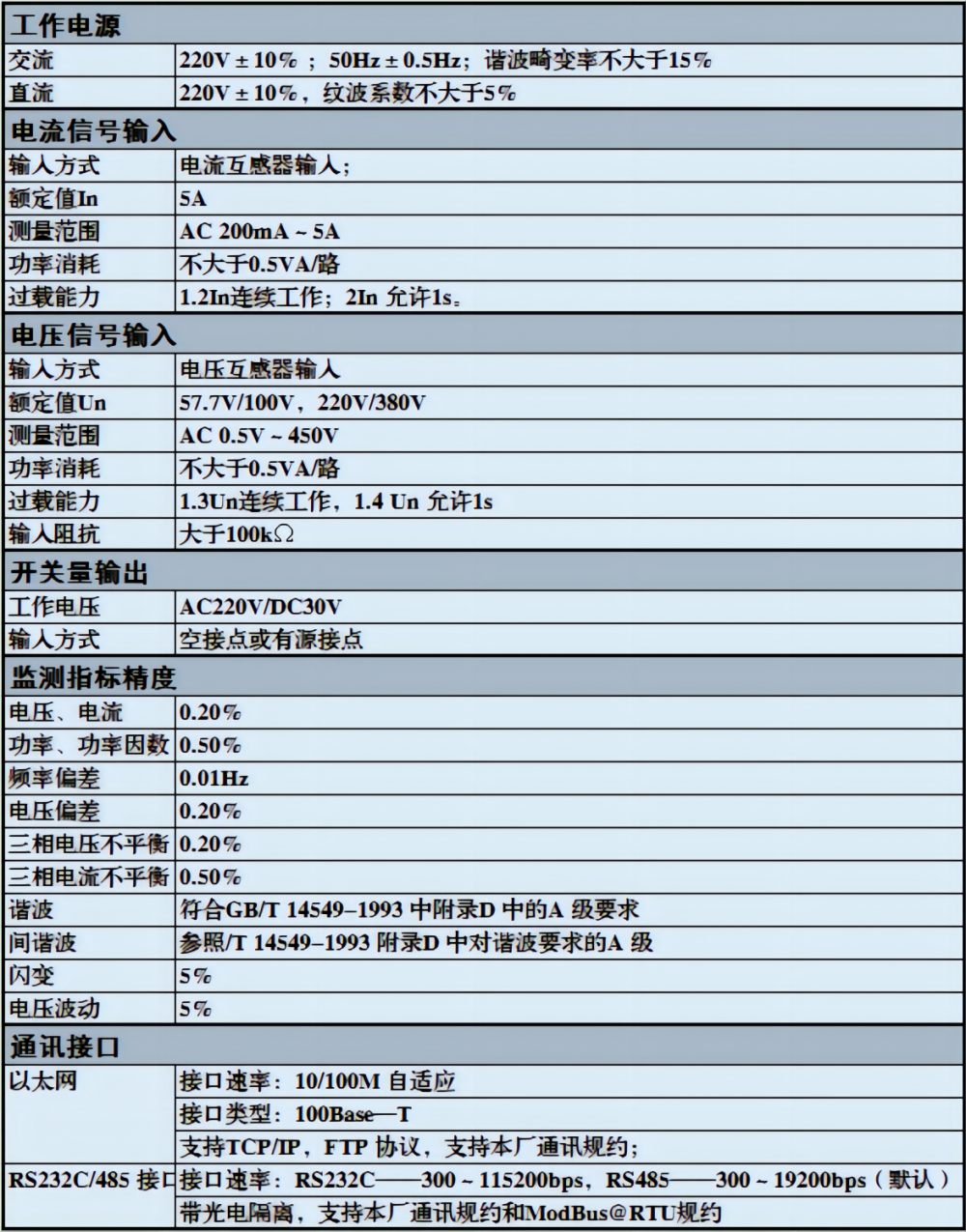

A类电能质量在线监测装置主要技术指标

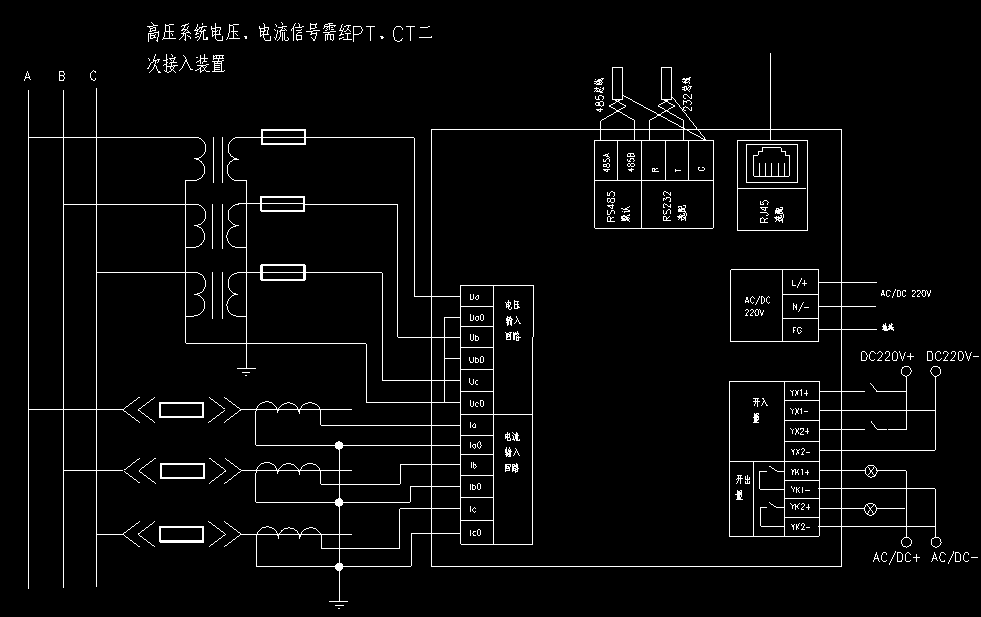

A类电能质量在线监测装置接线图（高压）

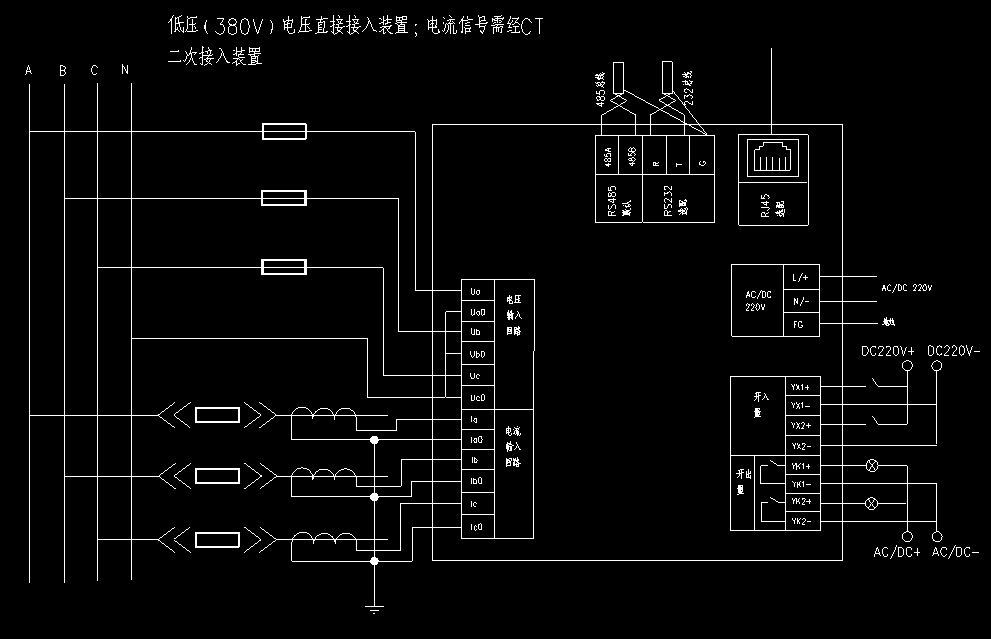

A类电能质量在线监测装置接线图（低压）
