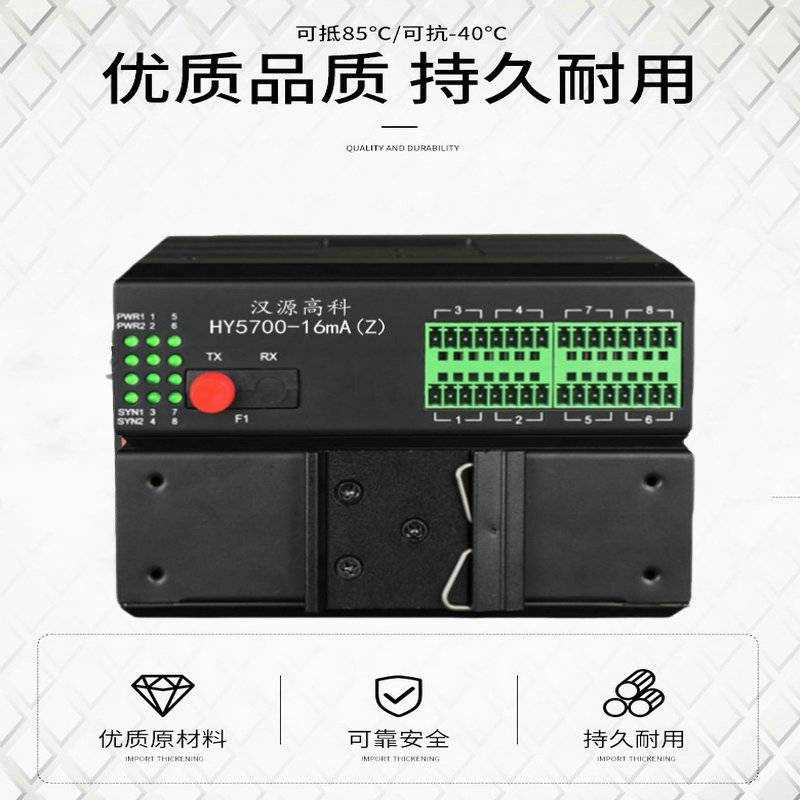

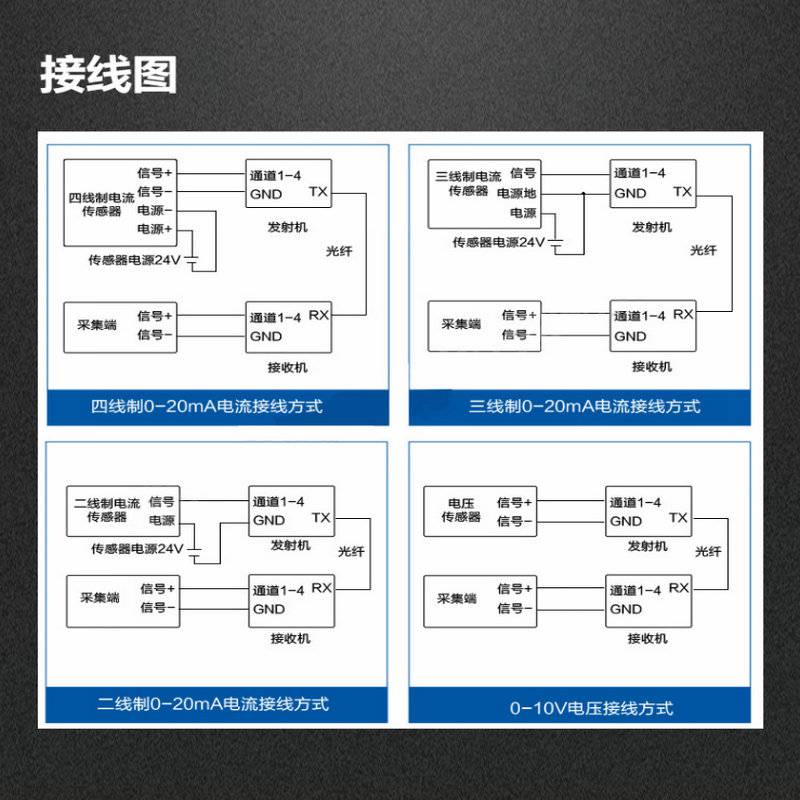

汉源高科16路4～20mA电流模拟量光端机HY5700-16mA(Z)为工业自动化控制系统、PLC/DCS系统、信号测量及数据采集系统的现场各种PLC/DCS、仪器仪表、电流、电量、温度、湿度、风速、光照、压力、重量、流量、液位、距离、位移、气体浓度、化学元素含量检测等等各种传感器、变送器、编码器、计数器、变频器、伺服器、执行器、分析仪以及各种模拟信号设备输出的模拟电流信号进行远距离光纤传输和供电配电而设计。模拟电流输入输出范围支持4～20mA，支持可选HART协议。支持二线、三线信号输入，支持独立供电、总线供电等灵活的供电输入可选方式。支持24VDC配电输出，以便对模拟量设备提供配电输入供电。支持输入、输出及电源三端隔离，采用高速数字隔离技术，其传输速度快、稳定性高;内置静电保护及防雷保护电路，可有效防止设备之间由于地不平衡引起的串口损坏及静穿、能够降低和雷电、浪涌信号冲击。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防护电子元器件。？

产品特点
1，支持16路4～20mA的电流信号转换为光纤信号传输，接收机把光纤信号还原为发射端输入的4～20mA的电流信号（单模单纤，光口FC，传输距离20公里）；
2，输入电压：DC12～48V（双电源冗余备份），电源支持过载保护，防反接保护；
3，防护等级：IP40、防雷防浪涌***干扰、DIN卡轨式、金属外壳、无风扇设计；？

设备参数
光纤指标
光纤类型：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
多模波长：850nm/1310nm；
单模波长：1310nm/1490nm/1550nm
无中继传输距离：20～120Km
多模光纤：
50/125um或62.5/125um，
传输距离：2Km多模光纤，衰减(0.3dBm/km)
波长：850nm
发射功率：-15dBm～-9dBm
接收灵敏度：≤-26dBm
单模光纤：
8/125um或9/125um，
传输距离：20Km单模光纤，衰减(0.35dbm/km)(实际如需更大距离需定制)
波长：1310nm（超长距离传输时用1550nm波长）
发射功率：-12dBm～-8dBm
接收灵敏度：≤-26dBm
电流量：
支持1～16路4～20mA电流模拟量
输入输出范围：4～20mA
分辨率：12位
采样速率：20K次/秒
时间延迟：＜1ms
负载能力：600Ω
输入电阻：125Ω
精度：0.4%（常温）
电压量：
支持1～16路0～5V/0～10V电压模拟量
输入输出范围：0～10V(包含了0～5V)
分辨率：12位
采样速率：20KHZ次/秒
时间延迟：＜1ms
负载能力：600Ω
输入阻抗：100KΩ？
u电气和机械特性
系统电源：DC12-48V/AC12-48V（双电源冗余备份）
功耗：≤5W
外观结构：135mm(长)x120mm(宽)x40mm(高)
u 环境指标
工作温度：-40℃～+85℃（工业级物料）
储存温度：-40℃～+85℃
工作湿度：0%～95%（无凝结）
MTBF：＞500,000小时
产品型号
HY5700-4mA(Z)
产品功能描述
16路单向4～20mA工业级卡轨式模拟量光端机
业务端口描述
1个SC/FC/ST光纤接口，16个模拟量接口
电源
冗余双电源输入DC12～48V/AC12～48V,功耗<5W过载保护：支持；反接保护：支持；电源冗余保护：支持接入端子：4芯5.08mm间距插入式端子
机械与产品尺寸
外壳：IP40防护等级，铝合金材质
尺寸：135mm(长)x120mm(宽)x40mm(高)
安装方式：DIN导轨式安装、壁挂式安装
重量：0.7Kg/台？

产品型号
HY5700-1mA(Z)

1路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-2mA(Z)

2路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-4mA(Z)

4路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-8mA(Z)

8路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

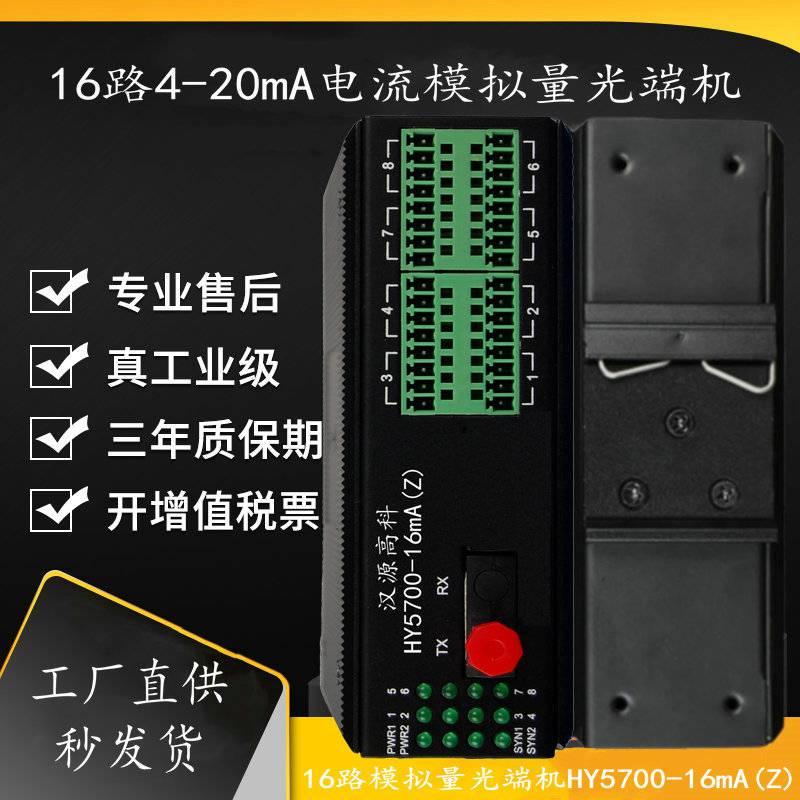

HY5700-16mA(Z)

16路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电HY5700-32mA(Z)

32路单向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-1mA(S)

1路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-2mA(S)

2路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-4mA(S)

4路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

HY5700-8mA(S)

8路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电HY5700-16mA(S)

16路双向4～20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12～48V供电

注：光口传输速率20KM/40KM/60KM/80KM/100KM可选
