环氧树脂的优缺点

环氧树脂具有优良的粘接性、强度高、耐腐蚀以及优异的电气性能，作为胶粘剂、涂料和复合材料等的树脂基体，广泛应用于水利、交通、机械、电子、家电、汽车及航空航天等领域。但环氧树脂的韧性差、耐热性和耐候性差、特别是抗紫外线能力弱，环氧制品用于户外时候很快会出现变黄、失去光泽、龟裂、强度大大降低等老化迹象。

环氧树脂老化研究

环氧树脂耐候性差表现在光、氧、热等环境中都会发生老化现象。

环氧树脂分子中的缩水甘油醚基被氧化，氧化的产物经光 – Fries重排生成邻羟基二苯酮类生色化合物，其次环氧聚合物中胺的部分也会被氧化生成共轭体系的有色物，***，环氧固化剂因结构不同，部分固化剂的次甲基也容易被氧化成共轭体系的有色物。

当使用紫外线灯对环氧聚合物进行照射，其分子中的化学键稳定性较差，化学键断裂分解成苯类的化合物，进一步老化。

经实验室研究，环氧树脂在180°C下的质量是稳定的，当加热到250°C数千个小时后，会发生明显的减重现象。

V-990抗氧剂与UV-1180紫外线吸收剂

很多的抗氧剂和光稳定剂都可用于环氧树脂，像市面常见的抗氧剂1010,1076等受阻酚抗氧剂，该类抗氧剂有两个明显的缺点：一是固体的添加剂对配方的相容性，二是该类抗氧剂应用于环氧高温高光照的条件下容易分解，从而降低了防护效能。

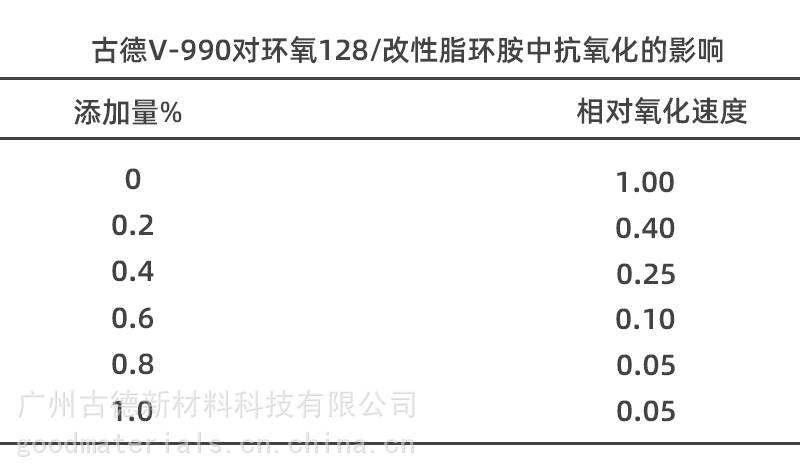

古德V-990是一款复合型的亚磷酸酯抗氧剂，通过实验发现V-990抗氧剂添加量在0.3-0.5%，能有效抑制环氧树脂固化时羰基的生成。

我们尝试将该实验放在常温与辐照剂量200W·h/m²时，V-990的作用有一定减弱，对于这种现象我们的解释是：在高温条件下固化，抗氧剂有所损耗，建议加大剂量。

环氧树脂除了在氧、热环境下容易老化，在光条件下也会生成羰基着色物。

古德UV-1180是液体的紫外线吸收剂，能强烈吸收波长290-350nm的紫外线，具有***的***性能，可改进环氧制品其户外耐候性及延迟其颜色发黄。

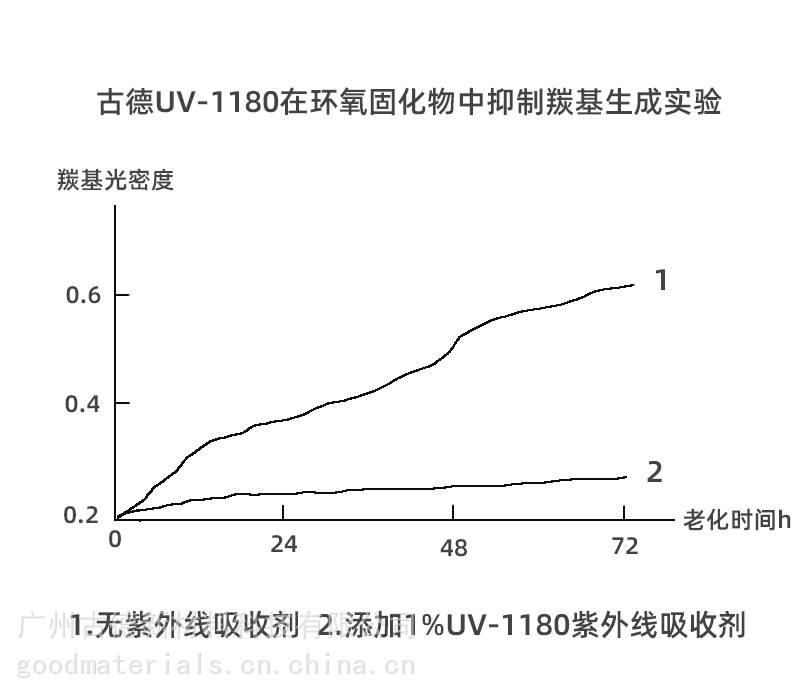

当添加1%UV-1180时，样品在紫外线照射下羰基光密度的变化图如下：

而对比使用通用的二苯酮或苯并三唑类光稳定剂，添加量比较大，而且容易着色，UV-1180具有添加量小(通常0.2-1%)，不着色，且耐高温，特别适合环氧透明固化体系。
