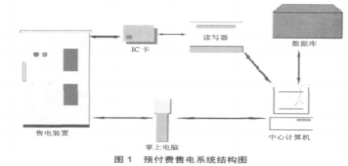

摘要：本文以韶关供电局对预付费电力销售系统的实际应用为例，介绍了其原理和实际应用方法。 关键字：预付费电力销售系统；原则；应用； 引言 预付费电力销售系统作为一种新型计量设备，是指在用户和供电部门之间建立的预付费电力结算系统。目前，它已广泛应用于我局的计费和计量工作。该系统可以打破原有的先用电、后抄表、后付费模式，实现用户“先付费后用电”的新营销模式，有效降低用户欠费风险，解决供电部门电费回收难的问题。 一预付费售电系统的原理 根据其物理组成，预付费电力销售系统可分为：内置安全认证模块的预付费电力销售装置、IC卡、IC卡售电终端(读写器)、电力销售管理系统、中央计算机、数据库等，图1为预付费电力销售系统的结构图。按照逻辑组成，预付费电力销售系统可分为：用户、预付费电力销售装置的功能和流程、IC卡管理流程、IC卡电力销售流程和电力销售管理部门。整个系统具有供电功能、计量功能、通断控制功能、支付功能、报警功能、检查功能、统计功能、收回陈欠电费功能、安全功能等。

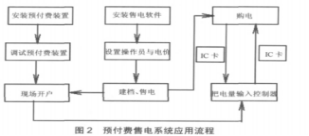

以下是该系统工作原理的具体介绍： 1售电装置 电力供应功能、测量功能、通断控制和报警功能的实现主要由电力销售设备完成。电力销售设备是一种具有IC卡通信接口的电能计量柜（箱）。电能计量、数据处理和用户用电控制，包括电能计量单元、电力销售控制器、报警单元、负载开关等辅助装置，可按照约定的具体付费方式完成。 工作原理是：用户首先通过IC卡将购买的电源（金额）输入到售电设备的控制器中，然后控制器对数据进行处理、识别并提供给用户。当剩余电源（金额）即将耗尽时，售电设备会发出警报。当剩余电源（金额）为0时（允许透支金额的用户到允许透支金额耗尽时），预付费设备发出信号，控制断路机构阻断被控供电电路。 2IC卡和读写器 支付功能和检查功能主要由IC卡和售电终端实现。作为在售电设备和中央计算机之间传输信息的媒介，IC卡采用集非接触式和接触式智能卡技术于一体的CPU卡，不仅可以提供稳定可靠的射频通信技术，还可以***足够的智能卡信息处理能力。同时，IC卡和售电终端采用对称加密算法，需要三次相互认证，以确保系统安全。 工作原理如下：系统首先发行检查卡，读取用户安装的预付费售电装置中的所有电能计量信息、用户信息和状态信息；用户通过IC卡电源销售终端以现金和银行账户支付电费。IC卡电源销售管理终端将相应的电源购买信息写入用户IC卡。同时，为了确保系统的安全，使用密钥对系统中的电源销售过程进行认证和管理。 3售电管理系统 电力管理系统是一种具有以下基本功能的预付费售电业务管理软件： 系统管理功能；用户开户功能；用户管理功能；电力销售功能；自动结算和收据打印功能； 特殊情况处理功能；报告功能；管理员权限管理功能。 二预付费售电系统的应用 预付费电力销售系统的应用分为现场安装和后台软件操作两部分，具体流程如图2所示。

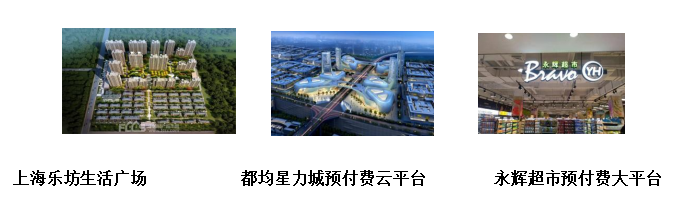

以下将分别介绍预付费售电系统的应用流程： 1现场安装调试 根据电压等级，电力销售装置分为两种类型：一种是高压电力销售装置，另一种是低压电力销售装置，分别对应两种测量方法：高供高计和高供低计。高压电力销售装置安装在变压器的高压侧。控制器只能通过电压互感器和电流互感器连接，主电路的高压开关由控制开关机构驱动；低压电力销售装置安装在变压器的低压侧。带电操作机构的负载开关只需通过电流互感器连接到控制器，由控制开关机构驱动。 售电装置箱(柜)的整体安装方式与计量箱(柜)的安装方式相同。安装完成后，开始现场开户调试。具体步骤如下: （1）复位：将复位卡放入控制柜的感应区域，按下读卡按钮，然后按下编程按钮，直到控制器显示END，表示复位工作已完成。控制器参数保持不变，控制器工作状态为复位状态。 （2）清除：清除当前、上个月的数据和购电记录。 （3）开户：开户时，控制器必须将设置的参数一次性传输到控制器，通过用户卡设置设备的参数并购买电力，并向预付费控制装置增加购买电力。 （4）***，检查数据设置是否正确。按下开关按钮，查看控制器是否正常工作。确认正确后，开户工作完成。电能表和箱体应密封。 2后台软件操作 后台软件操作主要是指电力销售管理系统的安装和操作，以及数据库的导入、恢复和导出备份。根据说明安装电力销售管理系统，重新启动计算机，然后以管理员的身份登录系统。然后进行系统配置，如设置操作员、电价等。在完成配置并确定读写器与计算机之间的正常连接后，进行开户操作。输入基本信息、电价信息、还款信息和电表信息后，确保信息写入IC卡。 开户后，切换用户，以销售人员的身份登录系统进行售电操作。用户付款后，输入购电金额，显示付款收据，打印后关闭收据界面，售电工作完成。 系统对一些特殊操作有明确的功能支持，如报表统计、数据更改、所有权转让、表格更改、账户注销、停止报告、卡补充等，这里不再重复。 为了确保系统数据的安全，需要定期备份数据，并在不同的磁盘分区中保存备份数据。如果数据库崩溃，应先完全卸载数据库，然后重新安装配置，***导入备份数据。 3故障处理 预付费电力销售系统的故障大致可以分为现场故障和后台软件故障。对于现场故障，在消除电气故障和布线错误的前提下，检查控制器，并通过查看显示屏上的错误代码来判断故障原因。为了不影响用户的正常用电，在紧急情况下，应先退出控制断路器，然后在故障处理后重新投资。对于后台软件故障，应检查读写器和软件的异常情况。如果发现问题，应首先按照说明书中的方法排除。如有必要，请派技术人员协助处理。 三安科瑞预付费产品应用场景

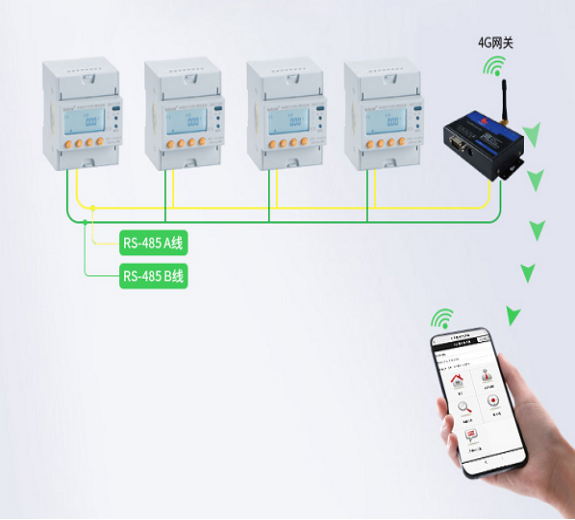

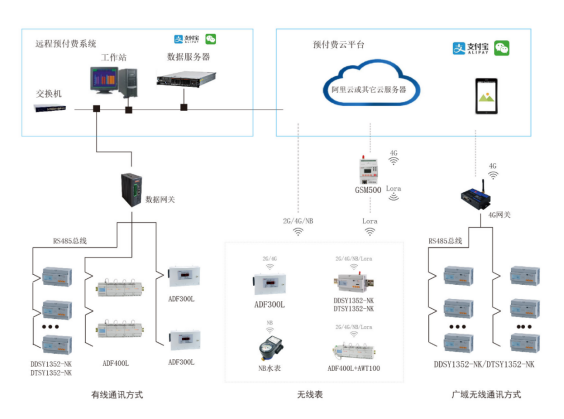

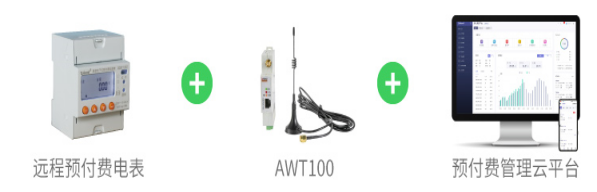

功能 预付费电表电费收取、控制、欠费跳闸；提供后付费管理模块；能耗分析模块； 水表预付水费，控制，欠费关阀； 收取租金物业费，拖欠拉闸； 公共区域电费分摊收取； 公共区域、变电站电表接入抄表、计量； 预付费+建筑能耗、分类能源计量一体化系统； 物业/房地产集团集中财务控制，子物业单独权限； 无线方案改造方便，调试简单 图片

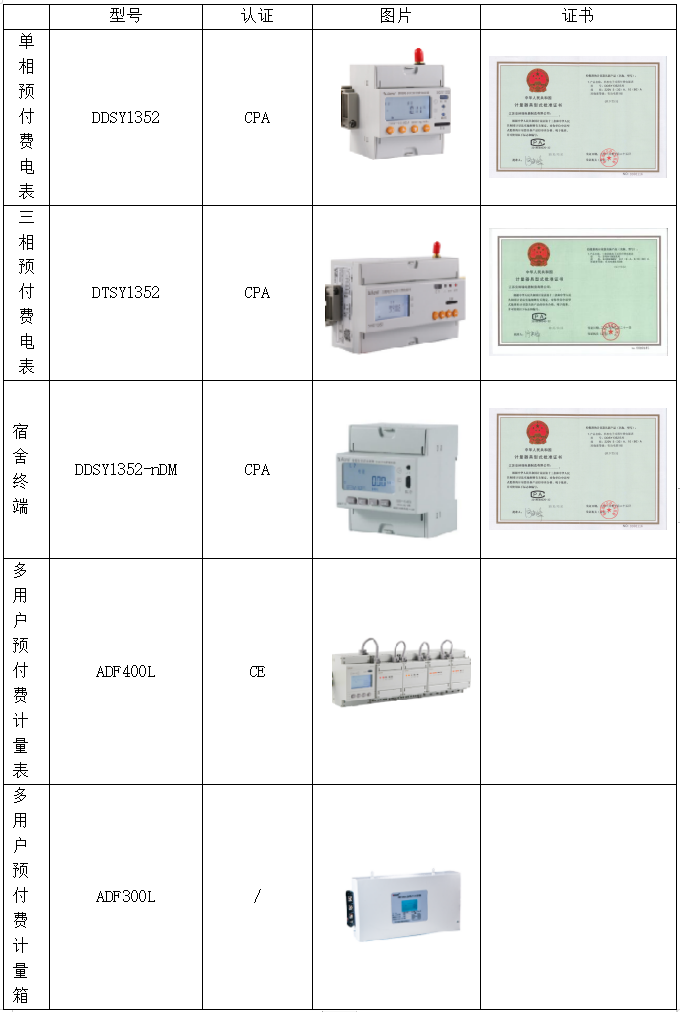

四产品选型
五结语 本文分别介绍了预付费售电系统的原理及其实际应用方法， 可以看到：预付费售电系统本身并不复杂，但是其安全性、可靠性 要求却很高。实践证明，预付费售电系统在我局应用几年以来，运 行情况比较稳定，通过在用电客户中的大范围推广使用，它有效地 防范了恶意欠费的风险，及时地回笼了电费资金，为我局的电费催 收工作提供了良好的技术***。 参考文献： [1]牛艳新，预付费售电系统原理及其应用分析，综合研究 [2]应美丽.预付费售电管理系统应用[J] . 中国电力企业管理，2008 (10) [3]企业微电网设计与应用手册.2022.05版 |
