LS486C-ID.310873-54报价绝-对值光栅尺原-装现-货供应商，常规用的型号HEIDENHAIN海德汉光栅尺，旋转编码器，角度编码器圆光栅，长度计，读数头，磁鼓圆光栅和电缆等我们公司仓库常年备有现-货库存，经常备有现-货的光栅尺型号有例如：LS486C-470mm ID.310873-49，LS486C-1140mm ID.285835-31，LS486-720mm ID.329990-99，LS486-220mm ID.329992-73，LS486-170mm ID.285090-65等此处不做一一列举，欢迎洽谈合作！！

德国HEIDENHAIN海德汉公司用于数控机床的直线光栅尺几乎可以适应任-何应用。它是所有进给轴为伺服控制环控制的机器和设备的好的选择，例如铣床、加工中心、镗床、车床和磨床。直线光栅尺的动态性能优点，允许的运动速度高，沿测量方向的加速性能使其不仅能满足常规轴高动态性能要求，也能满足直接驱动电机的高动态性能要求。

LS486C-ID.310873-54报价绝-对值光栅尺

HEIDENHAIN海德汉直线光栅尺优点 ：
直线光栅尺测量直线轴位置过程期间没有任何其它机械传动件。用直线光栅尺的位置控制环中包括全部进给机构。机械运动误差被滑板中的直线光栅尺检测和被控制系统电路修正。因此它能消除潜在多项误差源。滚珠丝杠温度特性导致的误差、反向误差、滚珠丝杠螺距误差导致的运动特性误差 因此，直线光栅尺是***和高速加工机床不可或缺的基础技术手段。

NC数控机床用直线光栅尺

用于数控机床的海德汉直线光栅尺几乎适用于任何应用。它是所有进给轴为伺服控制环模式的机器和设备的选择，例如铣床、加工中心、镗床、车床和磨床。 直线光栅尺的动态性能优点，允许的运动速度高，沿测量方向的加速性能使其不仅能满足常规轴高动态性能要求，也能满足直接驱动电机的高动态性能要求。

产品总览Product overview

紧凑外壳的直线光栅尺设计用于安装空间有限的地方。 如果测量长度较大和加速负荷较大，可能需要使用安装板或固定件。

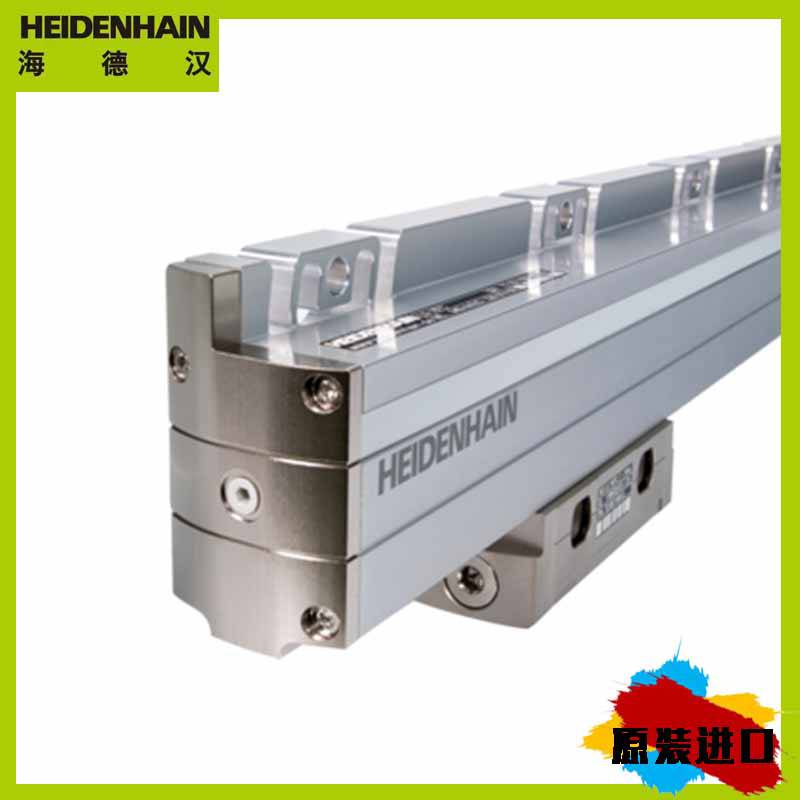

标准外壳直线光栅尺

标准外壳直线光栅尺突出特点是结构坚固、抗振能力强和测量长度大。读数头通过一个斜板连接安装架，因此允许垂直安装和水平安装，并具有相同的防护等级。

用于数控机床的直线光栅尺为封闭式结构：铝壳保护光栅尺、读数头和导轨，避免灰尘、切屑和切削液进入。自动向下压的弹性密封条保持外壳密封。读数头沿光栅尺的小摩擦力导轨运动。连接器将读数头与安装块连接在一起并补偿光栅尺与机床导轨间的不对正误差。光栅尺和安装板间的横向和轴向误差允许为± 0.2 mm至± 0.3 mm，具体数值与光栅尺型号有关。

直线光栅尺用于手动机床

对于铣床或车床等手动机床的典型应用，10 ?m或5 ?m的显示步距足以满足应用要求。LS 300和LS 600系列直线光栅尺提供这样的显示步距，其1米行程范围的精度等级为± 10 ?m。

带滚柱导轨的增量式直线光栅尺LS 1679

LS 1679是为折弯机特别开发的。其***和高重复精度的基础是***的玻璃光栅尺和高质量的内置轴承。***钢的导轨和滚柱轴承副使其非常***。连接床身的方式有多种，球头连接的***度。除5 ?m测量步距的标准分辨率外，还提供1 ?m版。为安装到两个C形立柱上，提供右侧电缆引线和左侧电缆引线版。

紧凑外壳的直线光栅尺主要用于安装空间有限的地方。如果测量长度较大和加速负荷较大，可能需要使用安装板或固定件。标准外壳直线光栅尺的特点是结构坚固、抗振能力强和测量长度大。读数头通过一个斜板与安装架连接，因此允许安装板在垂直位置安装和水平位置安装，并具有相同的防护等级。

封闭式直线光栅尺海德汉公司的封闭式直线光栅尺能有效防 尘、防切屑和防飞溅的切削液，是用于机 床的理想选择。

精度等级 ± 2 μm

测量步距至 0,001 μm

测量长度至30 m

安装简单、快捷

安装公差大

能承受大加速度载荷

抗污染能力强

封闭式直线光栅尺有

标准光栅尺外壳

– 用于振动强烈的应用

– 测量长度30 m

紧凑光栅尺外壳

– 用于有限安装空间应用

– 测量长度1240 mm， 如果用安装板或紧固件，测量长 度2040 mm

海德汉封闭式直线光栅尺的铝外壳有效保 护光栅尺、读数头和导轨，避免其受灰 尘、切屑和切削液的影响。 自动向下压的 弹性密封条保持外壳密封。

读数头沿光栅尺的小摩擦力导轨运动。 读 数头通过一个联轴器与外部安装架连接， 联轴器可以补偿光栅尺与机床导轨间不可 避免的对正误差。

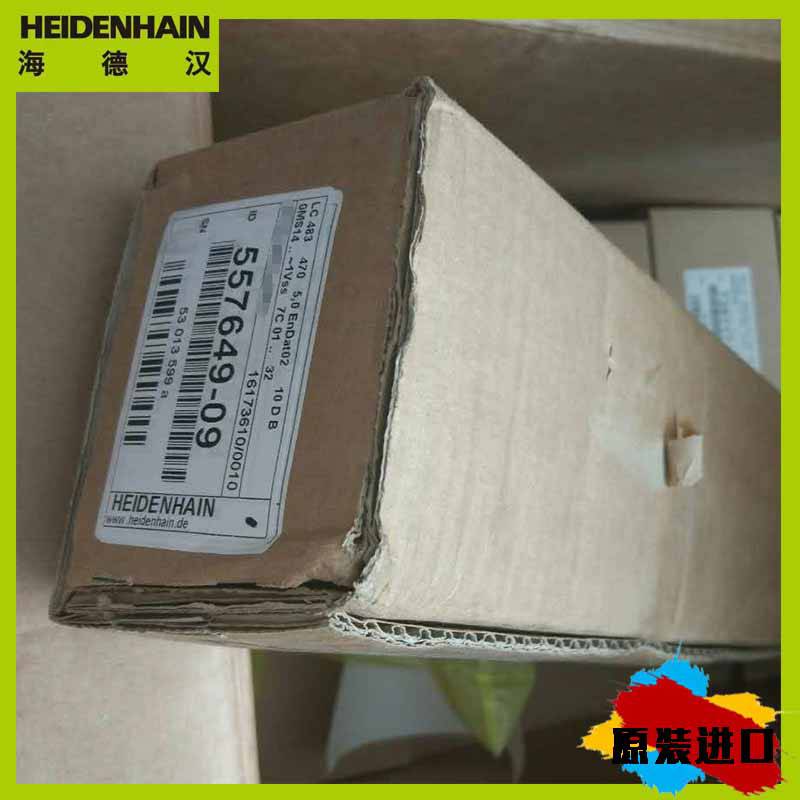

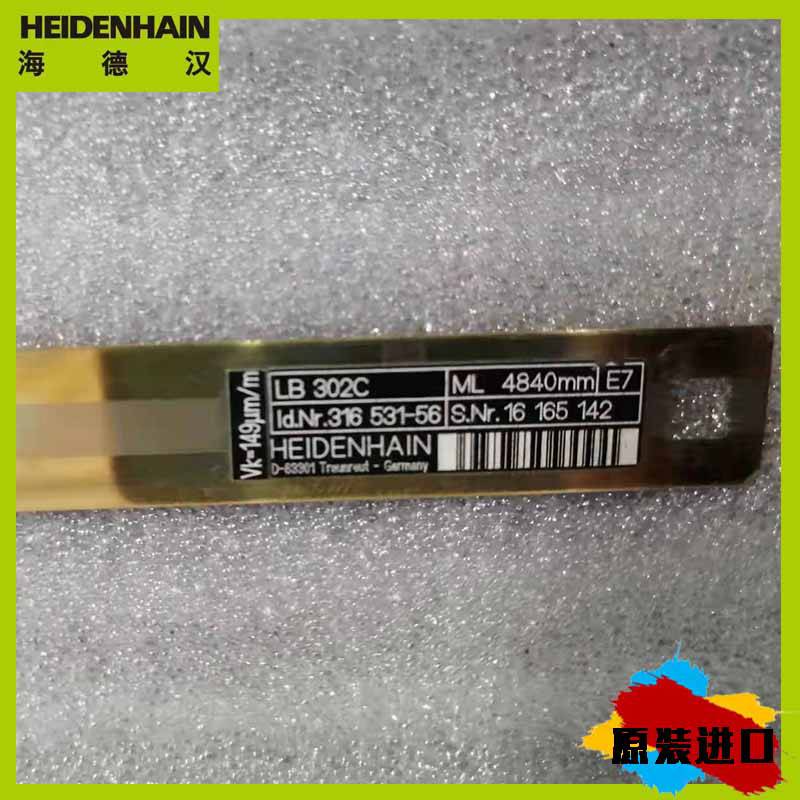

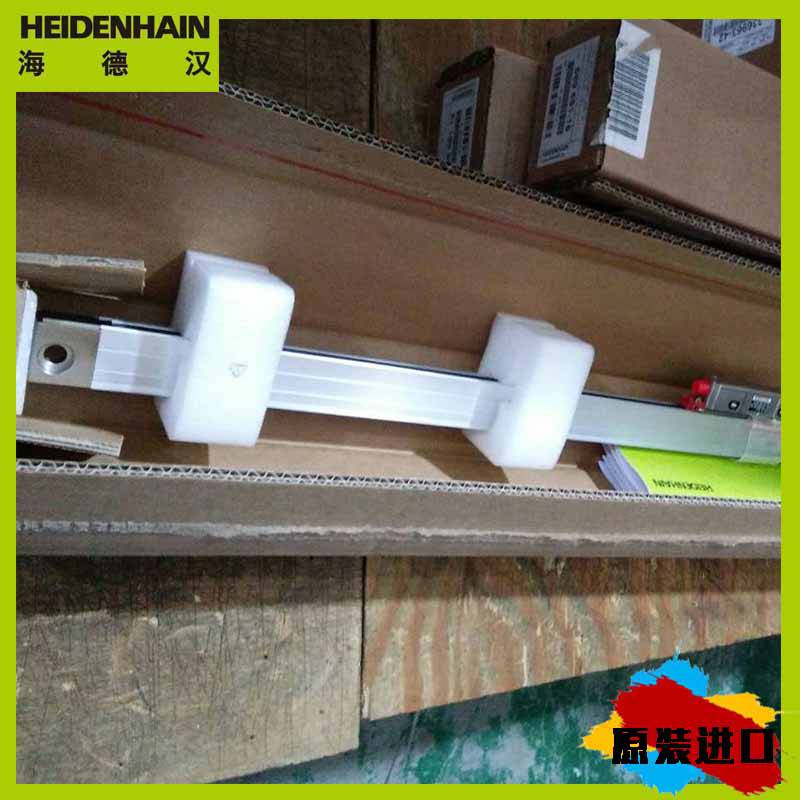

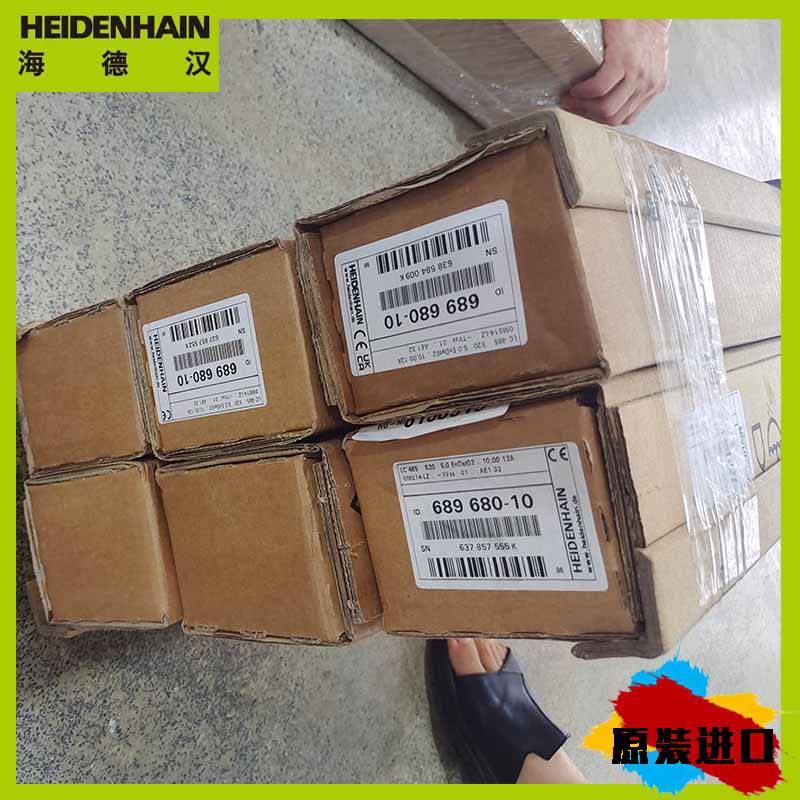

仓库实拍Warehouse photos

1、海德汉光栅尺线位移传感器安装基面

安装光栅尺传感器时，不能直接将传感器安装在粗糙不平的机床身上，更不能安装在打底涂漆的机床身上。光栅主尺及读数头分别安装在机床相对运动的两个部件上。用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。千分表固定在床身上，移动工作台，要求达到平行度为0.1mm/1000mm以内。如果不能达到这个要求，则需设计加工一件光栅尺基座。

基座要求做到：

(1)应加一根与光栅尺尺身长度相等的基座(基座长出光栅尺50mm左右)。

(2)该基座通过铣、磨工序加工，***其平面平行度0.1mm/1000mm以内。

另外，还需加工一件与尺身基座等高的读数头基座。读数头的基座与尺身的基座总共误差不得大于±0.2mm。安装时，调整读数头位置，达到读数头与光栅尺尺身的平行度为0.1mm左右，读数头与光栅尺尺身之间的间距为1~1.5mm左右。

2、海德汉光栅尺线位移传感器主尺安装

将光栅主尺用M4螺钉上在机床安装的工作台安装面上，但不要上紧，把千分表固定在床身上，移动工作台(主尺与工作台同时移动)。用千分表测量主尺平面与机床导轨运动方向的平行度，调整主尺M4螺钉位置，使主尺平行度满足0.1mm/1000mm以内时，把M2螺钉上紧。

注意事项：
(1)海德汉光栅尺传感器与数显表插头座插拔时应关闭电源后进行。
(2)尽可能外加保护罩，并及时清理溅落在尺上的切屑和油液，严格防止任何异物进入光栅尺传感器壳体内部。
(3)定期检查各安装联接螺钉是否松动。
(4)为延长防尘密封条的寿命，可在密封条上均匀涂上一薄层硅油，注意勿溅落在玻璃光栅刻划面上。
(5) 为***光栅尺传感器使用的可靠性，可每隔一定时间用乙醇混合液(各50%)清洗擦拭光栅尺面及指示光栅面，保持玻璃光栅尺面清洁。
(6) 海德汉光栅尺传感器严禁剧烈震动及摔打，以免破坏光栅尺，如光栅尺断裂，光栅尺传感器即失效了。
(7) 不要自行拆栅尺传感器，更不能任意改动主栅尺与副栅尺的相对间距，否则一方面可能破坏光栅尺传感器的精度;另一方面还可能造成主栅尺与副栅尺的相对摩擦，损坏铬层也就损坏了栅线，以而造成光栅尺报废。
(8) 应注意防止油污及水污染光栅尺面，以免破坏光栅尺线条纹分布，引起测量误差。
(9) 海德汉光栅尺传感器应尽量避免在有严重腐蚀作用的环境中工作，以免腐蚀光栅铬层及光栅尺表面，破坏光栅尺质量。

HEIDENHAIN海德汉光栅尺原-厂原-装，质-保一年，常用型号列举：
LS486C-2040mm ID.329993-39
LS487 ML270mm ID 560527-32
LC185 EnDat02 ML3040mm ID 689701-51
LC 193F/50nm ML 540mm ID 557676-05
LC 485 EnDat02 ML1640mm ID 689681-25
LS487 ML720mm ID 344837-1A
L95F/3um/ML570MM ID:760930-11
LS 186 ML 740mm ID 282259-18
LC195S-ML740MM ID:760916-07
HEIDENHAIN光栅尺 LC195M ML 2240MM
LS186 ML=2440mm Id.Nr.336960-61
LS186C ML=1740mm Id.Nr.336963-28
L95S/5um/ML920MM ID:760942-18
HEIDENHAIN光栅尺 LF185 ML 1840MM

HEIDENHAIN海德汉直线光栅尺我们公司仓库常年备有现-货库-存，经常备有现-货的光栅尺常规型号有例如：LS486C-120mm ID.310873-04，LS486-120mm ID.310113-04，LS486C-920mm ID.329993-65，LS486-570mm ID.329990-19，LS486C-820mm ID.285260-56等其他型号，含税含运费，原-装进-口，欢迎洽谈合作！！
