膨胀节焊接维修方法

2023-05-25来源:供应商网作者:江苏三里港高空建筑防腐有限公司责任编辑:李萧

膨胀节焊接维修方法

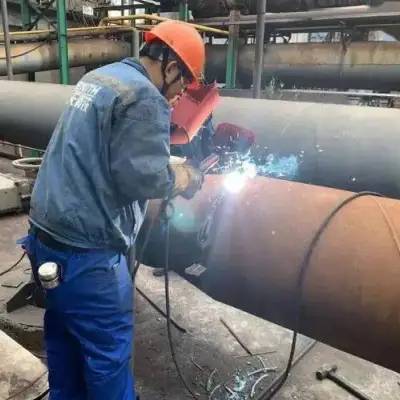

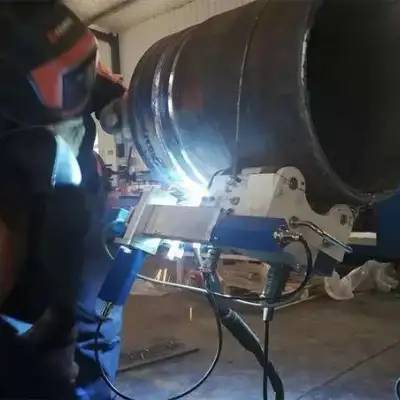

    水泥厂膨胀节焊接加固维修、膨胀节焊接维修、增湿塔焊接缝开裂维修、风管、膨胀节焊接维修施工-三里港专注高处设备焊接加固维修工程

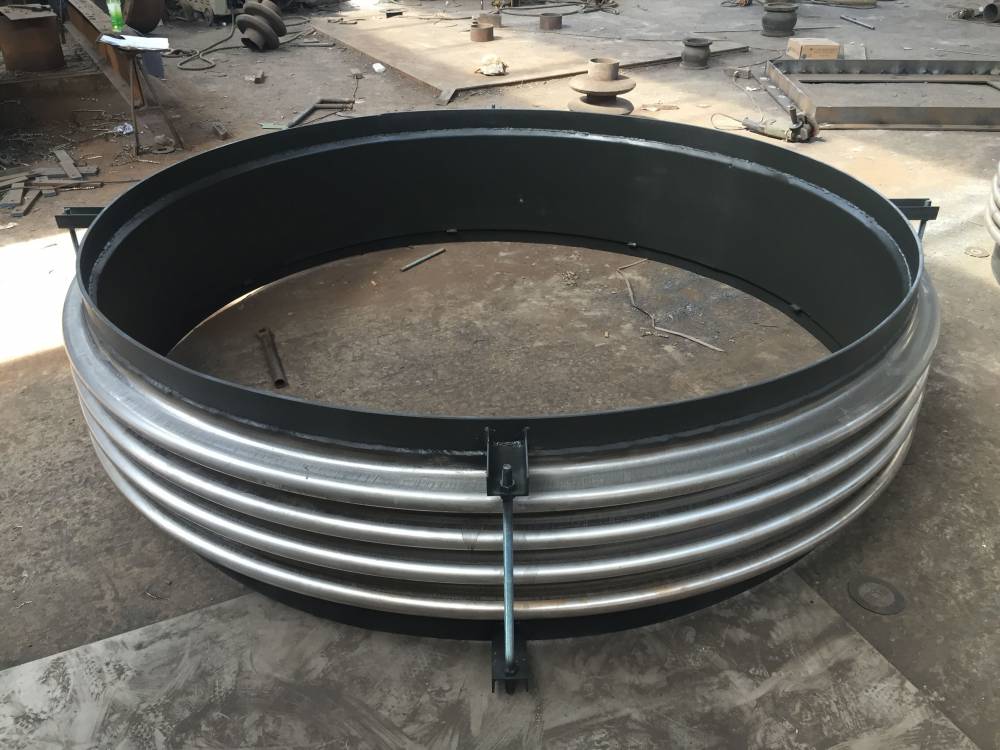

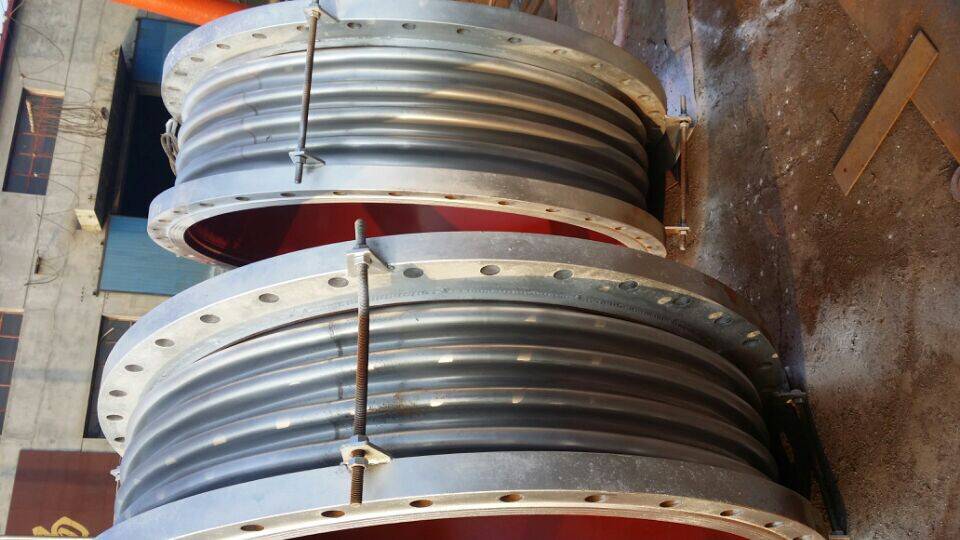

不锈钢膨胀节焊接要求及检查标准

不锈钢膨胀节是采用回转型电动,电子调节式管道驱动装置波纹杆与阀板执行启闭动作。不锈钢膨胀节可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现真空管道开关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。阀体的阀板采用夹紧结构,把阀板的密封件夹紧,除了能用在真空状态下,也能用在低压状态下使用。不锈钢膨胀节用于接通或切断真空管路中的气流。不锈钢膨胀节适用介质为纯净空气和非腐蚀性气体。


不锈钢膨胀节属于现场仪表,要求环境温度应在-25~60℃范围,相对湿度≤95%。如果是装置在露天或高温场合,应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。不锈钢膨胀节一般应垂直装置,特殊情况下可以倾斜,如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。装置不锈钢膨胀节的管道一般不要离地面或地板太高,在管道高度大于2m时应尽量设置平台,以利于操作手轮和便于进行维修。

不锈钢膨胀节装置前应对管路进行清洗,排除污物和焊渣。装置后,为***不使杂质残留在阀体内,还应再次对管道进行清洗,即通入介质时应使所有管道开启,以免杂质卡住。在使用手轮机构后,应恢复到原来的空档位置。为了使不锈钢膨胀节在发生故障或维修的情况下使生产过程能继续进行,不锈钢膨胀节应加旁通管路,如图1-1所示。同时还应特别注意,不锈钢膨胀节的装置位置是否符合工艺过程的要求。

不锈钢膨胀节装置应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备装置规范》要求进行装置。如现场导线采用SBH型或其它六芯或八芯、外径为Φ11.3mm左右的胶皮装置电缆线。在使用维修中,在易爆场所严禁通电开盖维修和对隔爆面进行撬打。同时在拆装中不要磕伤或划伤隔爆面,检修后要还原成原来的隔爆要求状态。

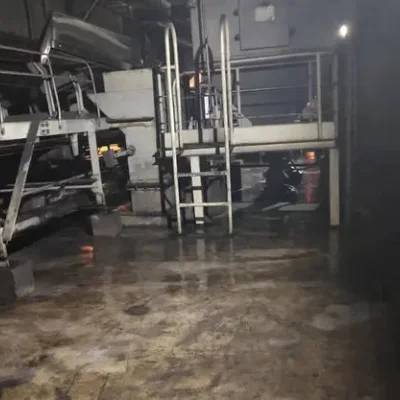

膨胀节维修平台及修复方案

    恰逢中节能工业节能有限公司六盘水分公司窑头和窑尾3个非金属性膨胀节漏风需处理之际,为了降低电站烟风管道非金属性膨胀节后期维修***,拟对窑头中温沉降室进口烟风管道膨胀节、窑尾锅炉进口烟风管道(预热器C1出口处)及出口烟风管道至增湿塔膨胀节进行修复,同时为这三个非金属性膨胀节加装维修平台,以方便后期维护及***降低。具体方案如下:

一、施工内容:

1、脚手架搭设3个,尺寸分别是:

窑尾锅炉出口至增湿塔膨胀节:6*15=90㎡,

窑尾锅炉进口膨胀节:6*8=48㎡,

窑头中温沉降室进口膨胀节:6*10=60㎡,共计198㎡

注:6为架子管长度,15、8、10为脚手架高度。

2、平台及栏杆制作3个,尺寸均为:

平台:4.6m*1m*5.4m(长*宽*高)

栏杆:高度不低于1.2m

3、直爬梯制作3台,

(1)窑尾锅炉出口至增湿塔膨胀节:0.65m*12m

(2)窑尾锅炉进口膨胀节:0.65m*8m

(3)窑头中温沉降室进口膨胀节:0.65*10m

4、膨胀节修复3个:

(1)窑尾锅炉进口膨胀节和窑头中温沉降室进口这2个膨胀节在2015年12月份进行过预处理,这次维修时需重新***修复。修复面积:每个10㎡,共计20㎡;

(2)窑尾锅炉出口至增湿塔膨胀节是铁皮包裹的,现已开裂,只需焊接即可。



二、材料要求(各种主要材料必须***名优厂家生产的***材料,同时要有生产合格证):

1、脚手架搭设采用长度为6米的架子管;

2、平台及栏杆材料规格:

材料名称

规格型号

备注

槽钢

10#

平台

12#

平台


镀锌管

Φ50

栏杆立柱

Φ32

栏杆横梁


花纹板

δ=4mm

踏板

扁铁

40*40

栏杆

角铁

50*50


油漆

防腐


3、直爬梯材料规格

材料名称

规格型号

备注

镀锌管

Φ50

栏杆立柱

Φ32

栏杆横梁


扁铁

40*40

护笼

油漆

防腐


4、膨胀节修复材料

材料名称

规格型号

备注

硅胶布

δ=1mm,耐温450℃以上


玻璃丝布

耐温450℃以上


钢丝网

10*10


高温岩棉

耐温450℃以上


螺栓

M10*45

350颗

高温胶


粘和硅胶布用


三、施工方案及资质要求

1、所有特殊作业人员必须持证上岗,且架子工持证人员不低于2人;

2、平台围绕非金属性膨胀节制作成“凹”字型,平台距离烟风管道底部不低于1.2米,栏杆高度超出烟风管道上部不低于1.2米;

3、直爬梯护笼底部距离地面不大于2米,顶部高度距离烟风管道底部不低于1.2米;

4、窑尾锅炉出口至增湿塔膨胀节是铁皮包裹的,只需焊接即可;

5、窑尾锅炉进口膨胀节和窑头中温沉降室进口这2个膨胀节的修复步骤:

(1)将以前旧的材料全部拆除;

(2)检查膨胀节内外筒体是否有变形并矫正;

(3)在外筒铺设钢丝网一层、玻璃丝布四层,加塞高温岩棉;

(4)再在高温岩棉外面铺设钢丝网一层、玻璃丝布四层,加塞高温岩棉;

(5)铺设硅胶布两层,之间用高温胶粘接;

(6)压上事先准备好的有螺栓孔的扁铁,并紧固。

注意两边扁铁之间的硅胶布不要绷得太紧,至少要有60mm的富余量,避免因膨胀而拉裂硅胶布。

(7)完工通过验收后清理现场,做到“工完、料尽、场地清”。
