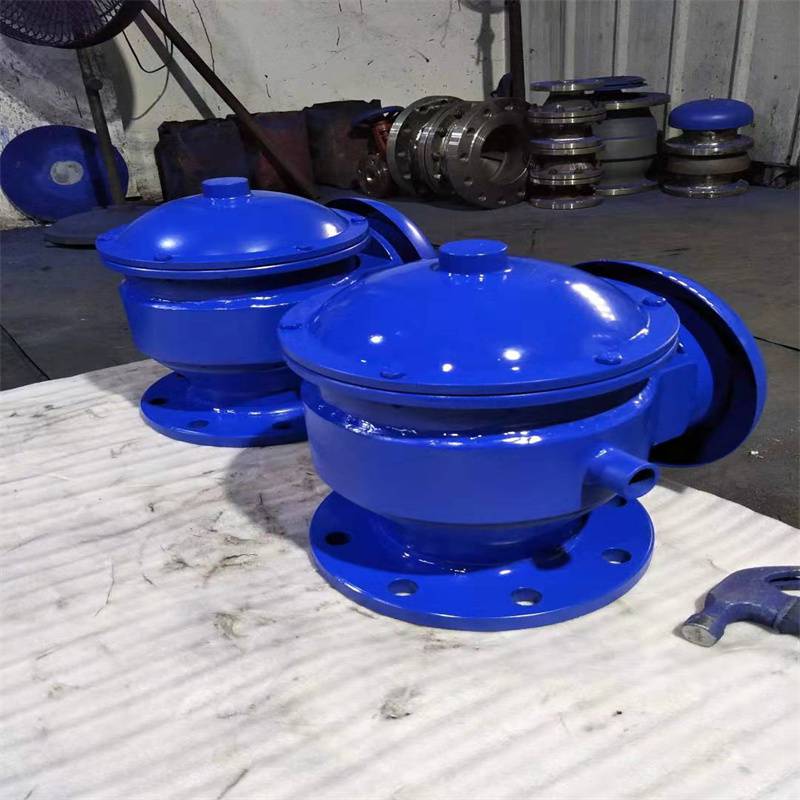

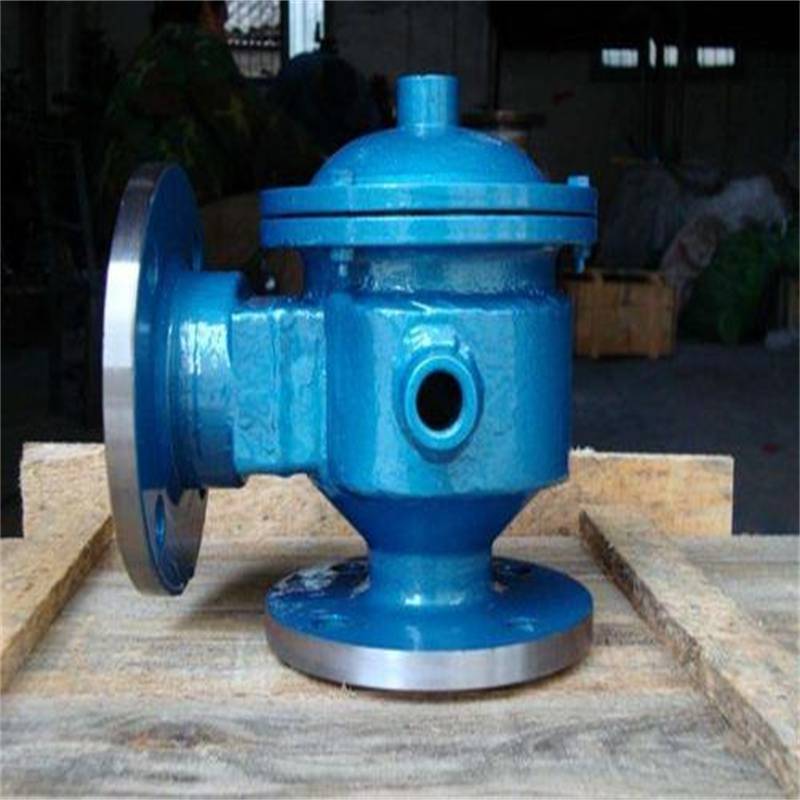

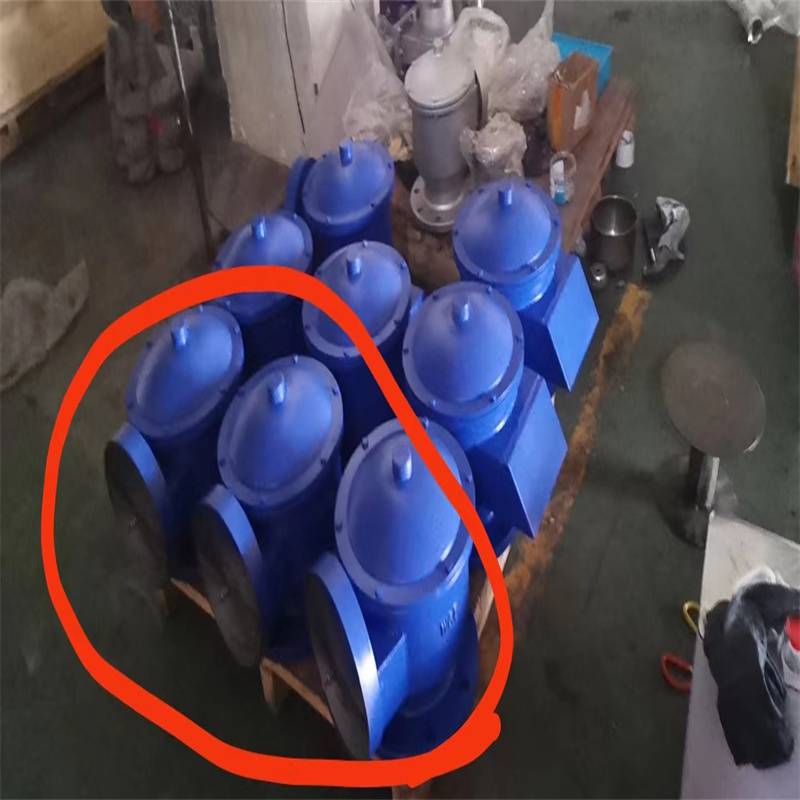

储罐全天候保温阻火呼吸阀应用案例 呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，还能利用蒸气传热的原理，保护呼吸阀内件不易冰冻，使呼吸阀能***正常工作，常与阻火器配套使用。我公司生产的（保温）呼吸阀具有结构简精，通气量大、泄漏量小、耐腐蚀、保温等特点。阀口采用聚四氟材料，具有耐低温、防霜冻等优点。呼吸阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。我公司是从事石油化工储运设备生产的专业产家，是化学工业部***企业，。在大部分用于东北寒冷天气。
一、储罐全天候保温阻火呼吸阀应用案例技术要求： 操作压力： type a：+355pa(+36mmhbb2bbo) -295pa(-30mmhbb2bbo) type b：+980pa(+100mmhbb2bbo) -295pa(-30mmhbb2bbo) type c：+1750pa(+180mmhbb2bbo) -295pa(-30mmhbb2bbo) type d：按用户要求生产（特殊压力等级） 备注：一般情况下，（阻火）呼吸阀的操作压力以b型为准； 适用物料：汽油、煤油、柴油、芳烃、硫、空气等石油化工物料； 环境温度：-40℃-+60℃； 壳体材质：ht、al、a3、18-8、304、304l、316、316l等。 法兰标准：hg20592-97 pn1.0 （也可根据用户***的标准生产）。 备注：以下尺寸仅供参考，可根据用户提供的尺寸生产。
二、储罐全天候保温阻火呼吸阀应用案例材料： 呼吸阀壳体 –碳钢、铸铝、不锈钢（根据订单上材质决定） 阀盘、阀杆、连接件 -ss304； 阀口、密封件、滑动套 -f4 port； 防爆波纹阻火板：不锈钢 保温材料：流动蒸汽

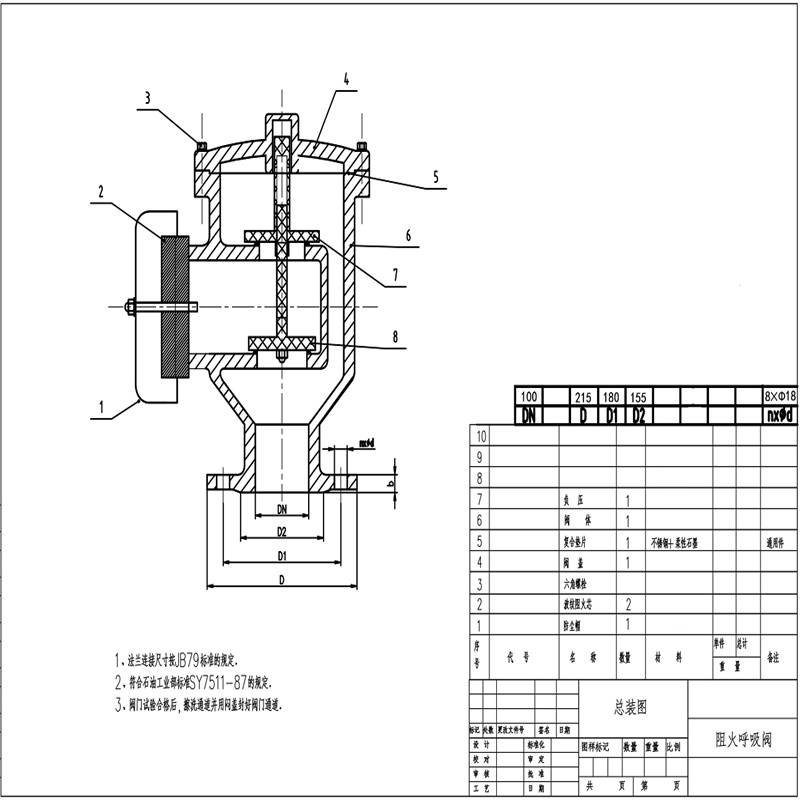

三、储罐全天候保温阻火呼吸阀应用案例制造和验收标准： sy7511-87 gb5908-86。全天候阻火呼吸阀是指既***贮罐空间在一定压力范围内与大气隔绝、又能在超过或低于此压力范围时与大气相通(呼吸)的一种阀门。其作用是防止贮罐因超压或真空导致破坏，同时可减少贮液的蒸发损失。主要由阀座、阀罩、保护罩及由真空和压力控制的两组启闭装置组成。启闭装置包括阀瓣、导杆、弹簧、弹簧座及密封环等。当罐内压力达到额定呼出正压时，压力阀瓣开启，罐内蒸气排出;当罐内真空度达到额定吸入负压时，真空阀瓣开启，空气进入。 全天候阻火呼吸阀工作原理 当罐内介质的压力在全天候阻火呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性; 当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高，罐外的大气将顶开呼吸阀的负压阀盘。
四、储罐全天候保温阻火呼吸阀应用案例性能及特点： 1、呼吸阀的阀体能承受0.2mpa的水压，无渗透和变形现象。 2、保温呼吸阀耐低温性能在空气相对湿度大于70%，低温度为-40℃时，经过24小时的冷冻后，其阀盘开启压力符合工作压力要求，（允许压差正负20pa）。 3、呼吸阀的阀盘部件动作时，灵敏度高，动作完成后，***密封。 4、呼吸阀阀内留有足够的空间，***储罐的通气量。 5、呼吸阀没达到工作压力以前：公称通径≤150mm，其泄漏量≤0.04m3/h；公称通径≥220mm，其泄漏量≤0.4m3/h；当（阻火）呼吸阀达到了工作压力以后：阀盘立即开启，***储罐正常的通气要求。 6、保温（阻火）呼吸阀的通气量资料表、阻火呼吸阀公称通径计算公式： （1）储罐全天候保温阻火呼吸阀应用案例通气量资料表
五、储罐全天候保温阻火呼吸阀应用案例试压检测
1、检测准备将保温（阻火）呼吸阀正确地安装在试验台上，装置不应有泄漏现象，测试管内壁应平整光滑 2、检测介质 保温（阻火）呼吸阀开启压力、通气量、泄漏量的检测介质为空气，其压力为0.1mpa，温度为20℃，相对湿度为50%，密度为1.2kg/m3（无蒸气保温情况下），空气不是此状态时，应换算成此状态的气体。阻火呼吸阀阀体压力的检测介质为5-35 ℃清水。 3、气压检测 先按四（5）之标准检测其泄漏量，然后按四（3）、四（4）之要求逐台检测其灵敏度及通气量。 4、水压检测阻火呼吸阀进行水压试验的压力为0.2mpa，保压时间为10min， 试压结构应符合四（1）之要求。 5、压力检测将（阻火）呼吸阀安装在储气罐接管法兰上，调节阀门，使储气罐内的压力逐步升高或降低，将阀盘调整到使其处于开启状态，由连通的微压计上读出压力值，每分钟读值一次，然后再将阀盘分别转动90°、180°，重复上述试验，每一工况重复三次，取其平均值，试验结果应符合四（2）、四（3）之要求。 6、泄漏量检测 泄漏量检测的压力为0.75倍的操作压力，该值由微压计上读值。泄漏量的值由流量计上读值（流量计的精度为0.5-1.0级）每分钟读各测量值一次，共读三次，取其平均值，其结果应符合四（5）之要求； 7、低温检测保温（阻火）呼吸阀将阻火呼吸阀安装在试验架上放入低温箱内，低温箱内的温度降到4-15℃，同时和低温箱内连续输入相对温度不低于70%的常温空气，在阀盘末开启前达到呼吸阀内处结箱，再使低温箱内温度降到-30℃，经24小时恒温，将试验架一侧连接到微压计，另一侧通过存有常温空气的稳压罐与空气动力连接。当呼吸阀的阀盘处于开启状态时，读压力值。重复三次，均符合四（2）之要求；

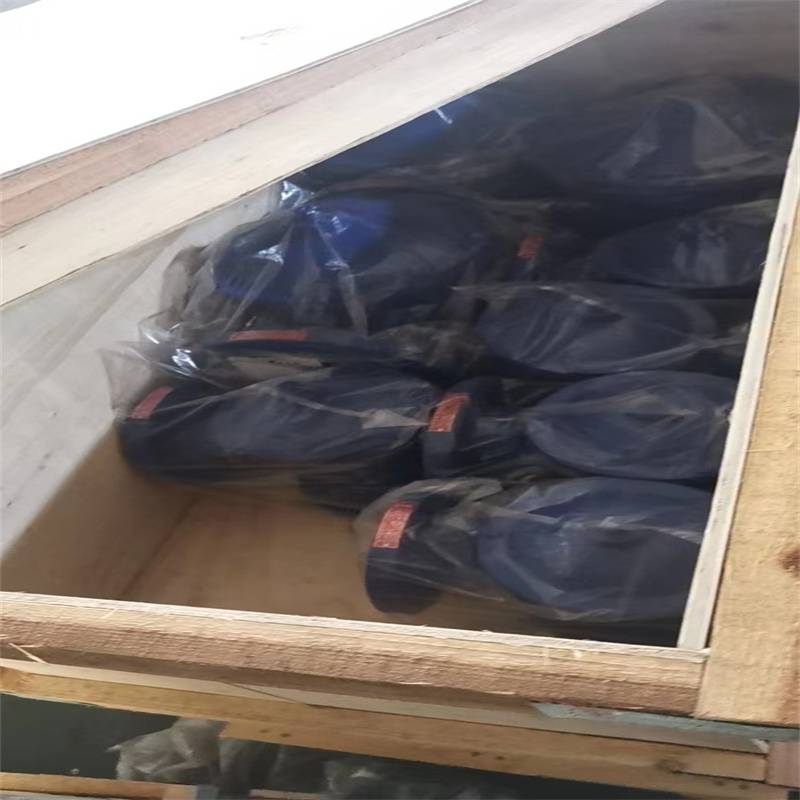

六、储罐全天候保温阻火呼吸阀应用案例标志 包装 1、每台保温（阻火）呼吸阀都在明显部位固定性产品标牌，标牌应符合gb/t13306之规定，并标明： a、产品名称 b、产品型号 c、操作温度 d、操作压力 e、产品重量 f、出厂编号 g、制造时间 h、使用说明书 2、保温（阻火）呼吸阀非加工表面应涂防锈底漆，外表再涂两遍面漆。涂漆应均匀，色泽光亮，法兰面应涂防锈油脂，并用塑料护盖防护。整体用木箱包装，其包装符合gb/t13384之标准； 3、保温（阻火）呼吸阀存放在有防雨设施的仓库中，在其存和运输时不准倒置； 4、每台保温（阻火）呼吸阀出厂时应附下列文件： a、产品说明书 b、产品试压检测报告 c、产品合格证
七、储罐全天候保温阻火呼吸阀应用案例的维护与保养 全天候阻火呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，呼吸阀充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压;当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作负压时，罐外的大气将顶开呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置。 全天候阻火呼吸阀要如何安装 1、拆除包装，阅读产品说明这点至关重要。 2、吊装呼吸阀时，应选用适当的起吊工具，以免损伤呼阀阀盘保护帽。 3、检查罐或水箱上的管法兰的同轴度和垂直度，这对压力真空泄放阀(呼吸阀)的正常使用至关重要。 4、检查罐或水箱上的管法兰的水线表面。它必须是干净的，没有划伤，腐蚀，工具痕迹，并且平坦。 5、拆下法兰端口保护盖和其它包装材料。 6、检查垫片;确保该材料是适合于应用。 7、使用螺栓圆把垫圈置于中心。 |
