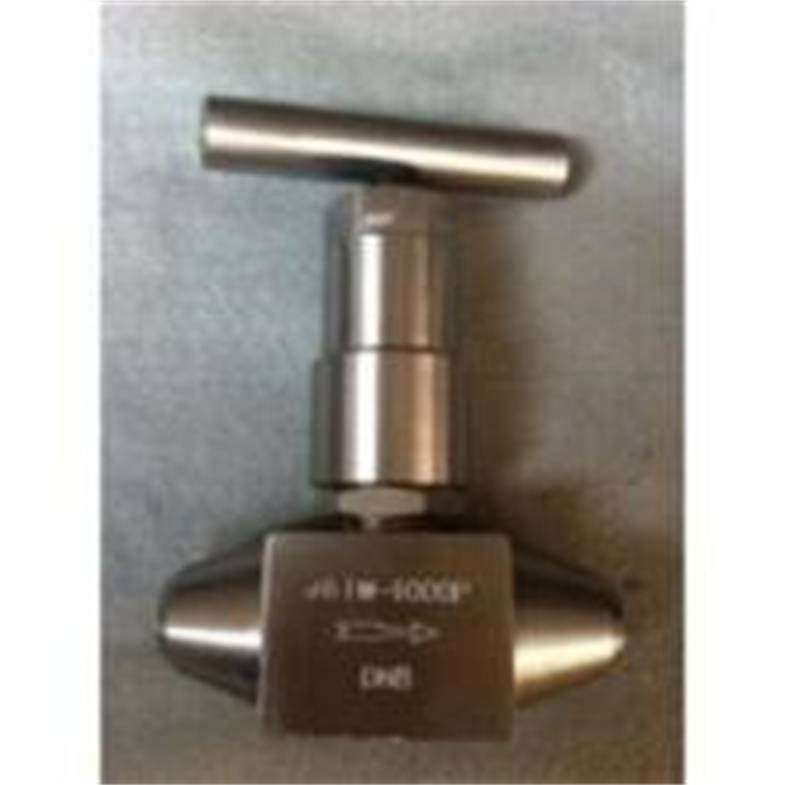

J61Y高温高压不锈钢针型阀应用案例 阀芯形态可以制作成球形和针型，驱动方式可以根据要求配装：气动 电动，阀体材料选用优质碳钢不锈钢或耐热合金钢锻造，密封面硬质合金堆焊而成。碳钢耐高温度≤425℃，不锈钢耐高温度≤540℃，耐热合金钢耐高温度≤650℃。主要用于电站、油、化工装置和仪表测量管路中的一种阀门。
J61Y高温高压不锈钢针型阀应用案例性能参数
公称压力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa
公称通径：DN5～DN25
适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov

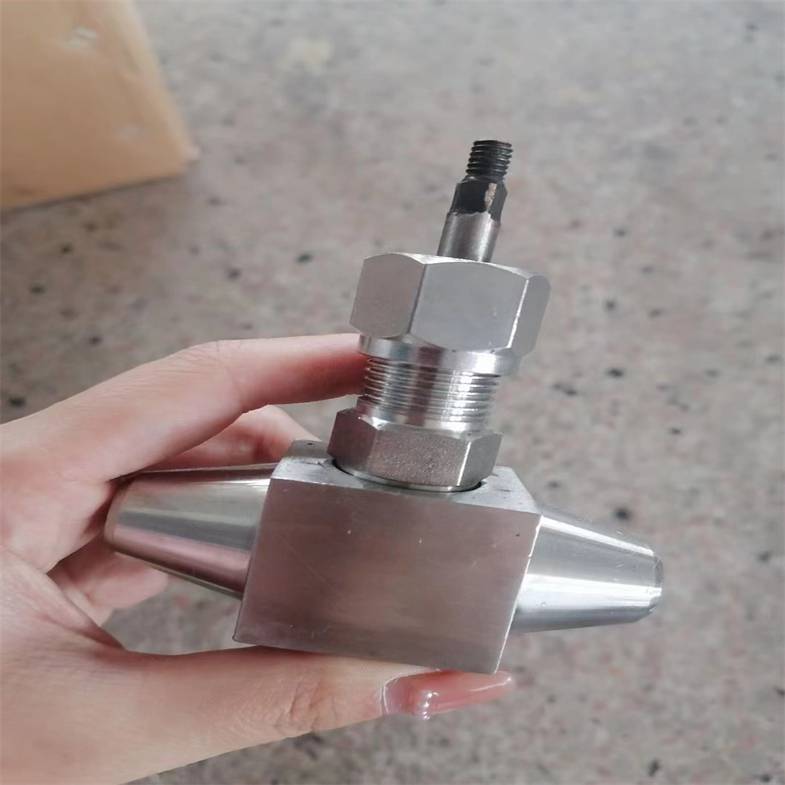

J61Y高温高压不锈钢针型阀应用案例特点
1、对焊接，接口处不容易泄漏。
2、手动开关，操作更加方便快捷。
3、比其他类型阀门更加耐高温高压。
4、可用于高压高温工况使用。
5、安装空间小，一般不受限制。
J61Y高温高压不锈钢针型阀应用案例用途
广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域等。
J61Y高温高压不锈钢针型阀应用案例执行标准
1、制造标准: GB/T12224-2005 JB/T7747-1995

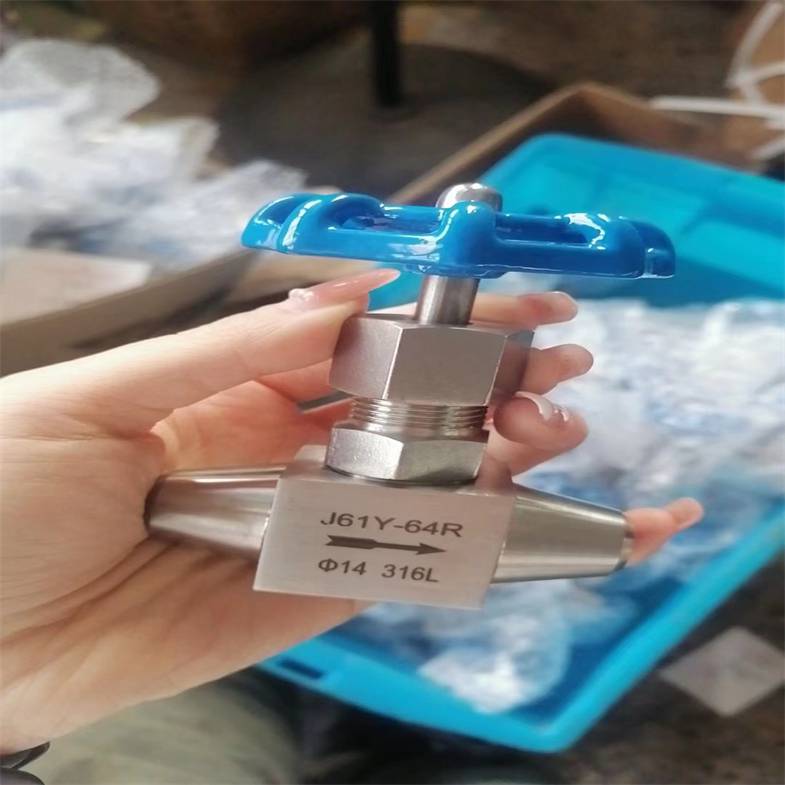

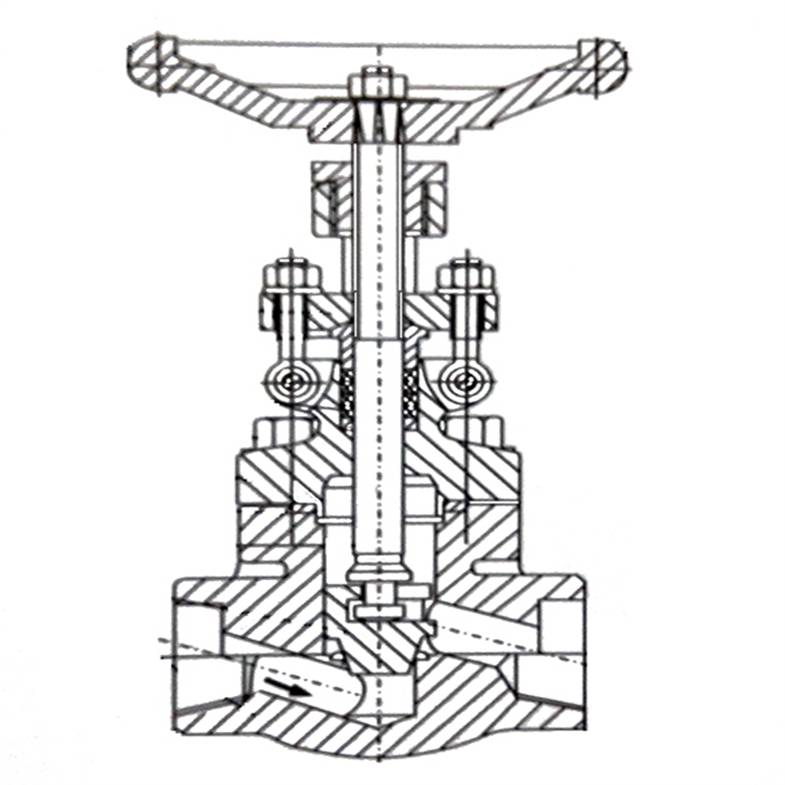

2、结构特征: 锥面密封, 带散热式
3、阀门检验与试验: JB/T9092-1999

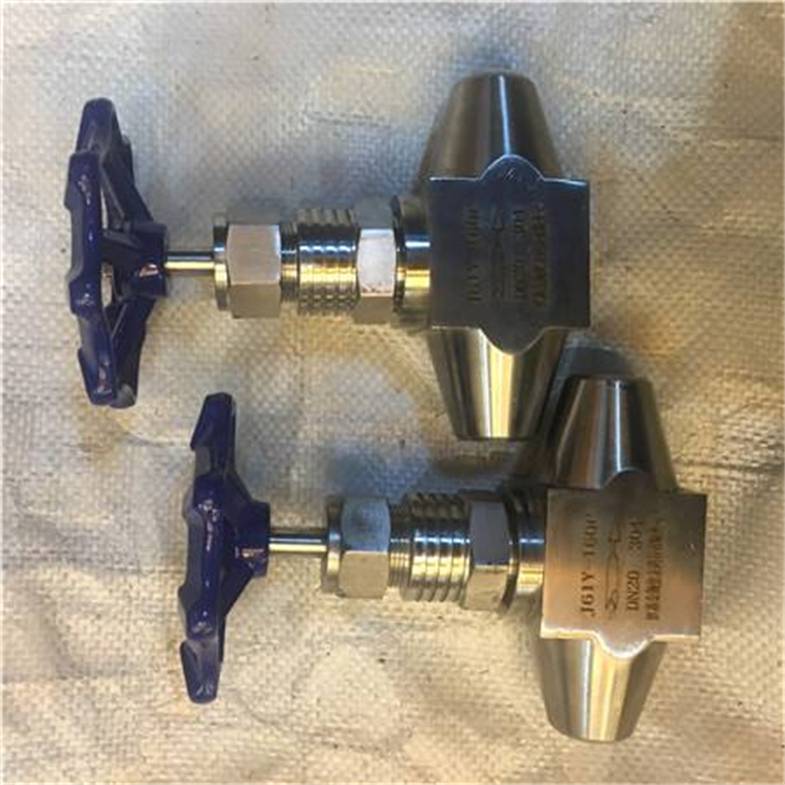

J61Y高温高压不锈钢针型阀应用案例特性:
1. 制造标准: GB/T12224-2005 JB/T3595-2002
2. 连接形式: 对焊连接
3. 结构特性: 锥面密封
4. 阀门检验与试验: GB/T 9092-99
5. 工作压力:≤10000PSI
6. 适用工作温度:-29℃～+538℃
7. 适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.
8. 公称通径:DN6,DN10,DN15,DN20,DN25
二、J61Y高温高压不锈钢针型阀应用案例主要零件材料：
零件名称
Part name | 阀杆、阀盖、螺栓
Pole 、Bonnet、Bolt | 阀杆、阀瓣、密封垫
Stem、Disc、Gasket | 填料
Packing | 垫片Gasket | 手轮Handwheel | | J61Y-170V | 铬镍不锈钢
Cr. Ni Stainless steel | 不锈钢
Stainless steel | 聚四氟乙稀，柔性石墨
PTFE，Soft graphite | 橡胶石棉板 Latex asbestos | 优质碳钢High grade carbon steel |
三、J61Y高温高压不锈钢针型阀应用案例主要性能规范：
型号
Type | 公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium |
|
| 壳体
Shell | 密封(液)Seal | 密封(气)Seal |
|
|
|
|
| | J61Y-17V | 17.0 | 25.5 | 18.7 | 0.6 | 17.0 | V≤570℃ | 液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. | | FJ61Y-160P | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ |
| | T61-320 | 32.0 | 48.0 | 35.0 | 0.6 | 32.0 | C≤425 ℃ |
|
四、J61Y高温高压不锈钢针型阀应用案例主要零件材料/Materials of main parts
序号
NO. | 零件名称
Part name |
| | 1 | 阀体 Body | A105 SS304 SS304L SS316 SS316L | | 2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE | | 3 | 阀盖Bonnet | A105 SS304 SS304L SS316 SS316L | | 4 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | | 5 | 填料垫 Packing Seat |
| | 6 | 填料压盖 Packing Gland | A105 SS304 SS304L SS316 SS316L | | 7 | 锁紧螺母 Lock Nut | A105 SS304 SS304L SS316 SS316L | | 8 | 阀杆 Stem | A105 SS304 SS304L SS316 SS316L | | 9 | 手轮 Handle | A105 SS304 SS304L SS316 SS316L | | 10 | 带帽螺母Hooded Nut | A105 SS304 SS304L SS316 SS316L |
J61Y高温高压不锈钢针型阀应用案例外形尺寸
型号
Type | 尺寸 Dimension | 重量(kg)Weight |
|
|
|
| Do | L | H | 全开H1 | d |
|
| 6 | 80 | 100 | 100 | 110 | 6 | 1.20 | 10 | 80 | 120 | 100 | 110 | 8 | 1.50 | 15 | 100 | 130 | 120 | 130 | 12 | 1.70 | 20 | 120 | 145 | 150 | 165 | 15 | 2.60 | 25 | 140 | 170 | 165 | 190 | 18 | 4.2 |
高温高压不锈钢针型阀主要有截止阀和球阀，其功用是作开启或切断管道通路用,是仪表测量管路系统中重要组成部分。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化装置和仪表测量管路中的一种***连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应注意使介质的流向与阀体上的箭头方向*。手动截止阀、球阀可安装在管路的任何位置上。针型阀有螺纹连接、卡套连接、焊接。
|
