OE-300-SI-30-FST螺纹自由空间输入兼容光学配件

型号：OE-300-IN-01-FC，OE-300-IN-03-FS，OE-300-IN-03-FST，OE-300-SI-10-FS，OE-300-SI-10-FST，OE-300-SI-30-FS，OE-300-SI-30-FST

特征

可调跨阻增益范围为 10 2至 10 8 V/A

高达 200 MHz 的宽带宽

各种 Si 和 InGaAs 型号覆盖 320 至 1700 nm 波长范围

高动态输入范围高达 10 mW 光功率

大型光学探测器尺寸达 3 毫米直径。

噪声极低，NEP 低至 47 fW/√Hz

可切换的低通滤波器可限度地减少宽带噪声

光纤和自由空间输入

1.035"-40 螺纹自由空间输入兼容多种光学标准配件

完整的手动和远程控制功能

MHZ 范围内进的光电检测

OE-300 光电接收器由优质光电二极管和高端可变增益跨阻放大器组成。低噪声性能 (NEP) 非常出色，为宽带光接收器树立了基准，尤其是在高和中范围增益设置中。相对较大尺寸的探测器使光学对准变得容易，并且在将 Si 型号与可选的光纤适配器 PRA-FC/SMA 一起使用时还确保了非常高的耦合效率。

10 2至 10 8 V/A（十倍增量）的可切换增益可在纳瓦至高达 10 毫瓦光功率的极宽动态范围内进行***可靠的测量。

许多附加功能，如可切换低通滤波器、偏移调整、可切换 AC/DC 耦合以及通过 PC 进行手动和光隔离远程控制的功能，使 OE-300 成为同类产品中最通用的宽带光电接收器。

与光具座/试验板/笼式系统和光纤的兼容性

Si 型号在出厂时配备了光学自由空间输入。可以选择 1.035"-40 螺纹法兰（包括外径为 30 mm 的耦合环）和 25 mm 无螺纹法兰。这两种类型都与光学标准配件（如镜筒、透镜、笼式系统、光学适配器等）具有广泛的兼容性。例如，通过将 1.035"-40 外螺纹光纤适配器拧到其上，可以将螺纹自由空间输入轻松转换为光纤输入。

对于 InGaAs 型号，可以选择允许高精度光纤测量的固定光纤输入 (FC) 型号和具有自由空间输入的型号（提供 1.035"-40 螺纹和 25 mm 无螺纹法兰）。

对于探测器面积小于 ? 0.4 mm 的型号，仅建议在有限范围内使用光纤适配器，因为可能会发生耦合损耗和不稳定。如果重点是高精度光纤测量，使用具有固定光纤输入的 FC 模型通常会给出结果。

所有 OE-300 型号均可通过可选的接杆支架适配器类型 PRA-PAP 轻松安装到标准 M4 和 8-32 UNC 螺纹光学接杆支架。

应用领域

MHz 范围内的通用低噪声光电接收器（O/E 转换器）

时间分辨光脉冲和功率测量

激光强度噪声测量 (RIN)

适用于示波器、频谱分析仪、A/D 转换器和射频锁定放大器的光学前端

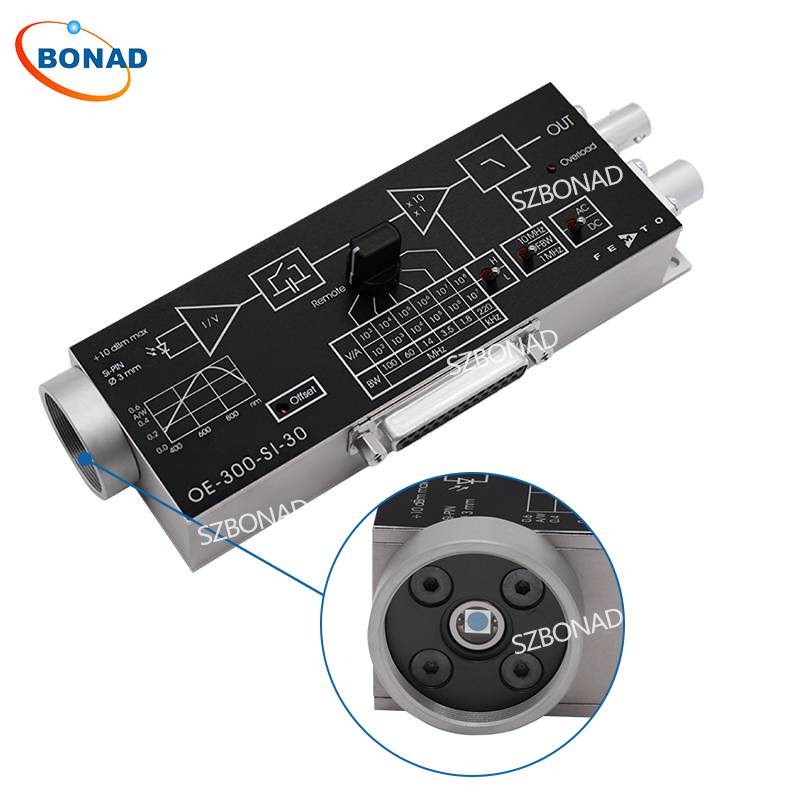

型号 OE-300-SI-30

偏移可通过微调电位器或外部控制电压调节。LED 过载指示。输出短路保护。通过 3 针 Lemo ?插座供电。该装置配有配合连接器。提供可选电源 PS-15。如需了解更多信息，请查看数据表或联系 FEMTO。
