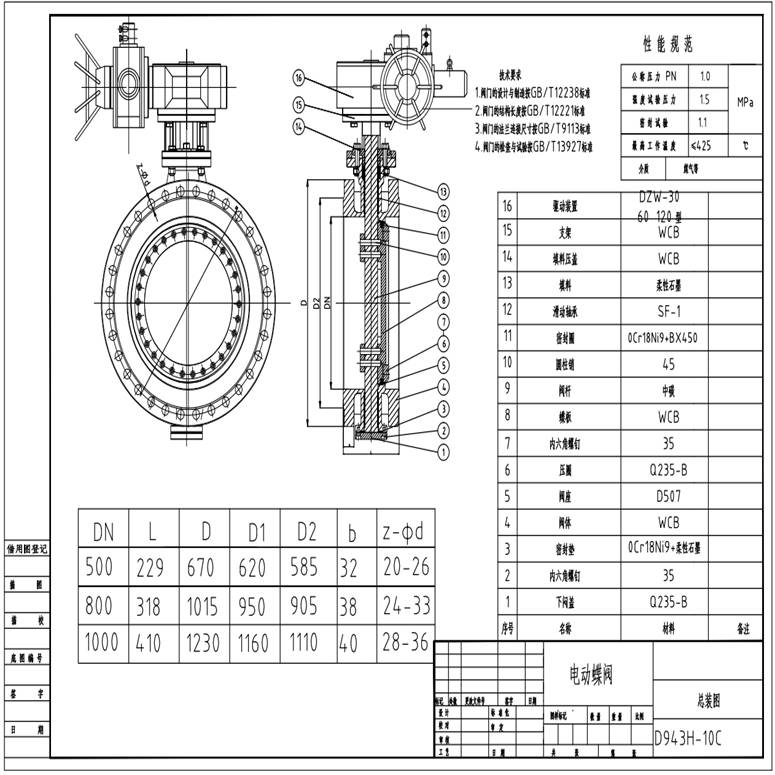

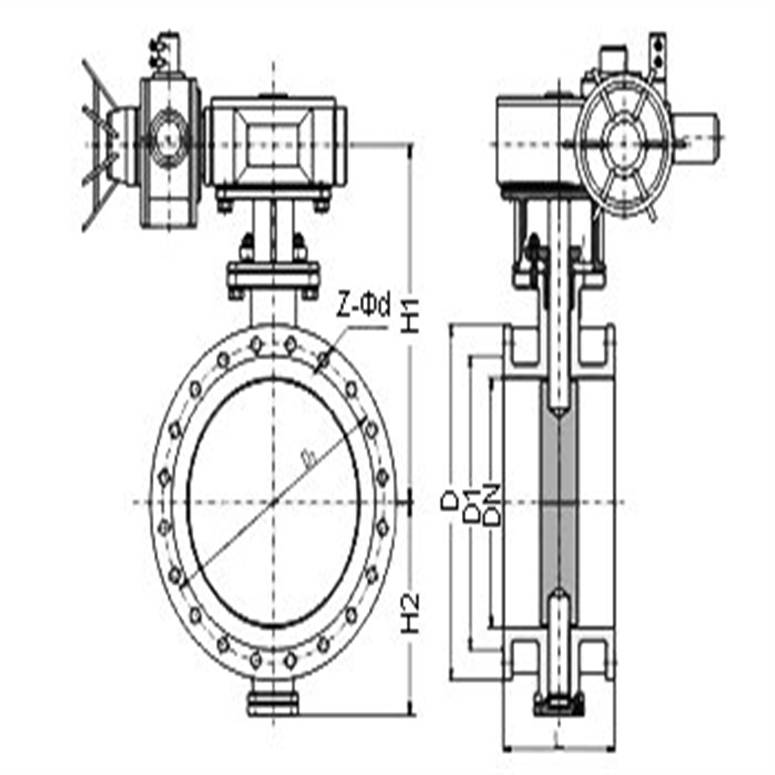

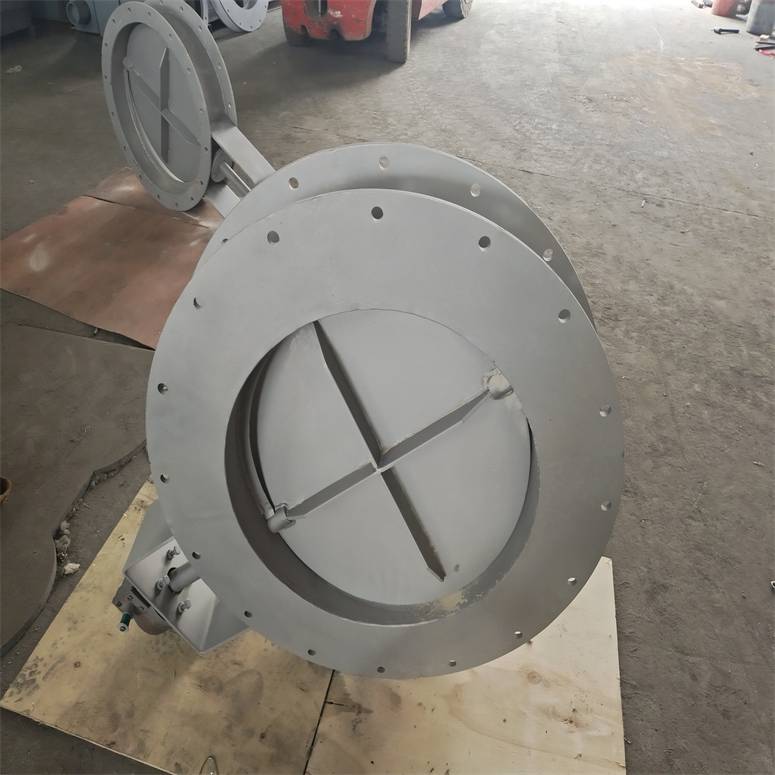

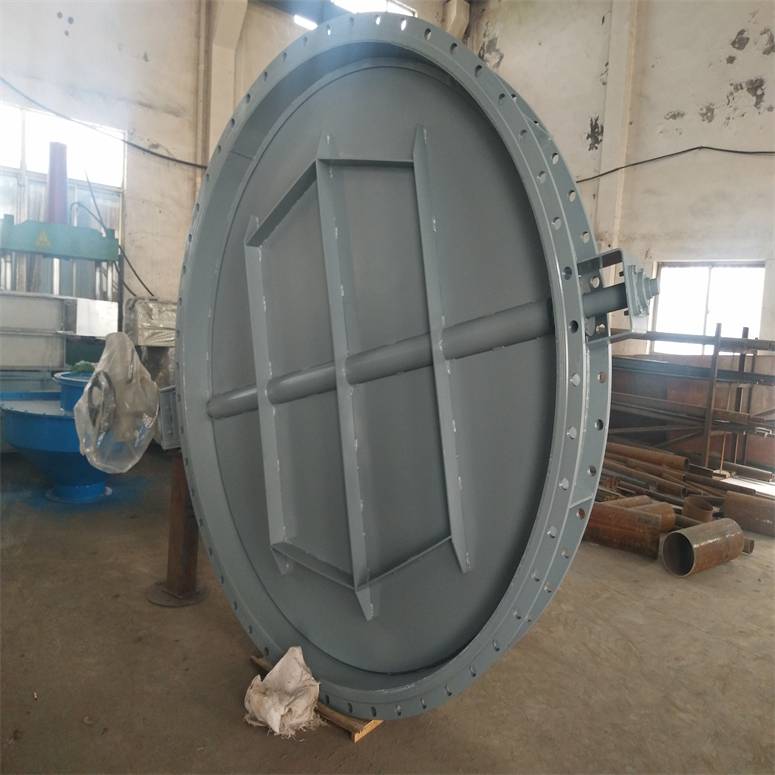

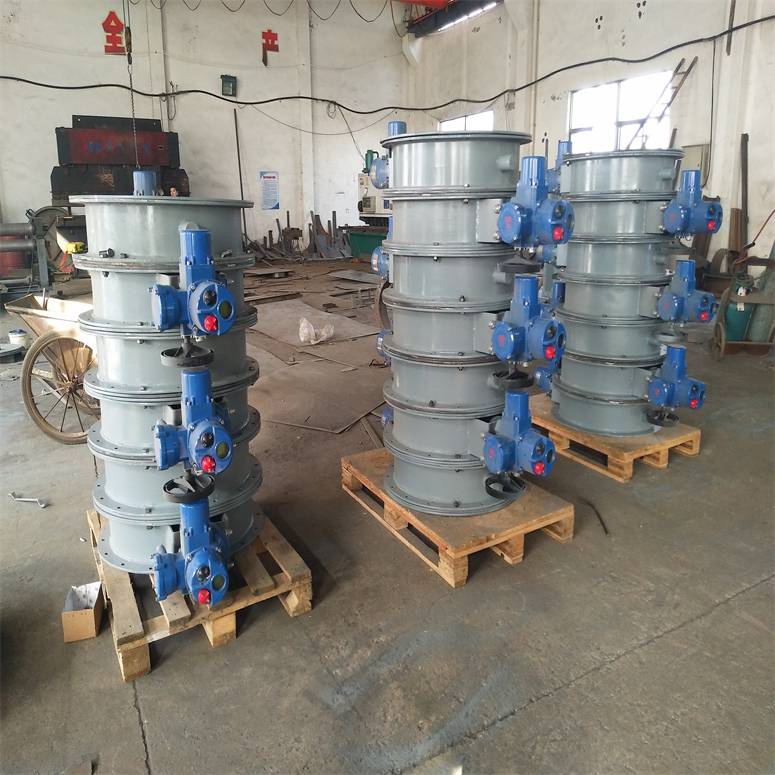

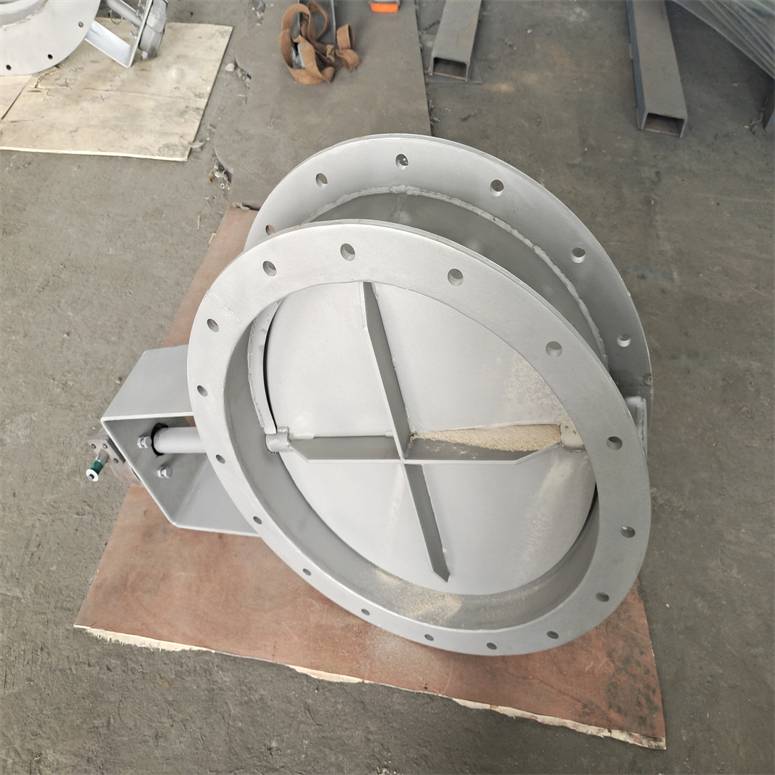

电动高温特材轻型通风蝶阀应用案例 通风蝶阀常用在工业通风管道、烟气管道上，一般常用法兰规格（圆口、方口）。通风蝶阀适用于：工业、冶金、环保、工业除尘器设备通风管道、工业通风管道、烟气管道、等管道作通风调节介质流量之用。电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长.可以多工位安装，不受介质流向影响。主要用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。 电动通风蝶阀工作原理 通风蝶阀开关动作是由电动只执行器来控制，当要开启时按控制箱绿色按钮电动执行器顺时针转动，通过涡轮蜗杆直角传递动作，在连接联轴器，阀瓣缓缓打开，阀瓣到180度时执行器制动自动关闭，这时通风蝶阀完全打开。当要关闭时，按动控制箱红钮电动执行器逆时针转动通过涡轮蜗杆直角传递动作，在连接联轴器，阀瓣缓缓关闭，阀瓣回到原位时执行器自动关闭，这时通风蝶阀完全关闭。 电动通风蝶阀结构 1、阀体、2、电动执行器、3、联轴器、4、阀瓣轴、5、阀瓣。 电动通风蝶阀特点 1、开关动作灵敏、复位好。 由角行程电动执行器和通风蝶阀组成，它与电动单元组合仪表配合使用。电动通风蝶阀亦可配置调节型电动执行器，执行机构内有伺服系弘，无须另配伺服放大器。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气等。 电动高温特材轻型通风蝶阀应用案例 主要技术参数 阀体
电动高温特材轻型通风蝶阀应用案例阀内件
电动高温特材轻型通风蝶阀应用案例执行机构
注：如需详细执行器参数，请进入电动执行器页面进行查阅。 电动高温特材轻型通风蝶阀应用案例 主要零件材料
电动通风蝶阀 主要性能指标
电动高温特材轻型通风蝶阀应用案例结构设计应结合阀门的工况使用条件。
1.在温度较高含尘量大的熔炼工况条件下，通风蝶阀的设计可采用平面斜板式结构，该结构的蝶板与阀体之间留有间隙，其间隙值依据阀门口径和工况使用条件确定，一般控制在其通道面积的0.5%以内，可以满足通风蝶阀安装和工况温度变化及熔炼工艺要求。 2.在温度较高和含尘量较小的制酸工况条件下，通风蝶阀的设计可采用垂直板式结构。该结构密封面加工容易，其密封面间隙值控制在通道面积的0.2%以内。阀体、蝶板密封副尺寸精度可通过机械加工达到设计要求。 3.对于温度高、压力低及密封要求严格的工况，通风蝶阀设计采用杠杆式平面结构。该密封副配制和蝶板运行轨迹可满足高密封性能的管网设备工艺要求。
电动高温特材轻型通风蝶阀应用案例 通风蝶阀主体密封依据不同工况选用不同结构，有利于阀门生产和工况使用。通风蝶阀轴端结构设计采用具有隔热和密封效果优良的外置式支撑结构，可实现阀门二轴端先密封后支撑，便于调节的功能，不会产生轴端卡阻。在直连式或曲柄连杆机构与传动机构连接时，加装隔热套都能有效远离高温环境对传动装置的影响，***阀门正常工作。大口径通风蝶阀的阀体和蝶板应依据工况要求采用铸造或焊接形式，均应配置筋板，选择合理的工艺方案和材料，以提高产品的刚性，防止产品变形。 通风蝶阀安装注意事项： 通风蝶阀在管网中的安装位置和管网布局对阀门的使用也有影响，烟尘大的管道在阀门开启端或阀门连接转角处设计封闭型漏斗，定期除灰可防灰尘堆积过多，以利于蝶板的转动。
电动高温特材轻型通风蝶阀应用案例通风蝶阀安装还应注意几个问题 1·使用金属垫圈必须***负荷均匀，避免因温度和自重的影响或焊接产生的应力给阀门带来附加压力，使阀门法兰及管道变形。 2·阀门安装在较长管道的地方时，应安装支承架。 3·阀门安装应注意介质流向，使蝶板的开启方向与管道介质流向一致，有利于介质流速的自清灰作用。 4·加强管网整体保温层的防护，使管壁温度在露点以上，可以减少低温粘结性粉尘积灰。如果管壁温度高于烟气的酸露点，可以避免酸汽在受热管壁上的结露，控制三氧化硫的生成率，则阀门使用效果会更好。 通风蝶阀的安装位置随着管道的设计有横向、竖向及弯角等不同位置，一般竖管安装通风蝶阀使用效果较好，不易积灰，横管次之，弯角处效果差。阀门进出口两侧转弯处较易形成偏流和灰堵，阀门操作力矩将有所增大。 |
