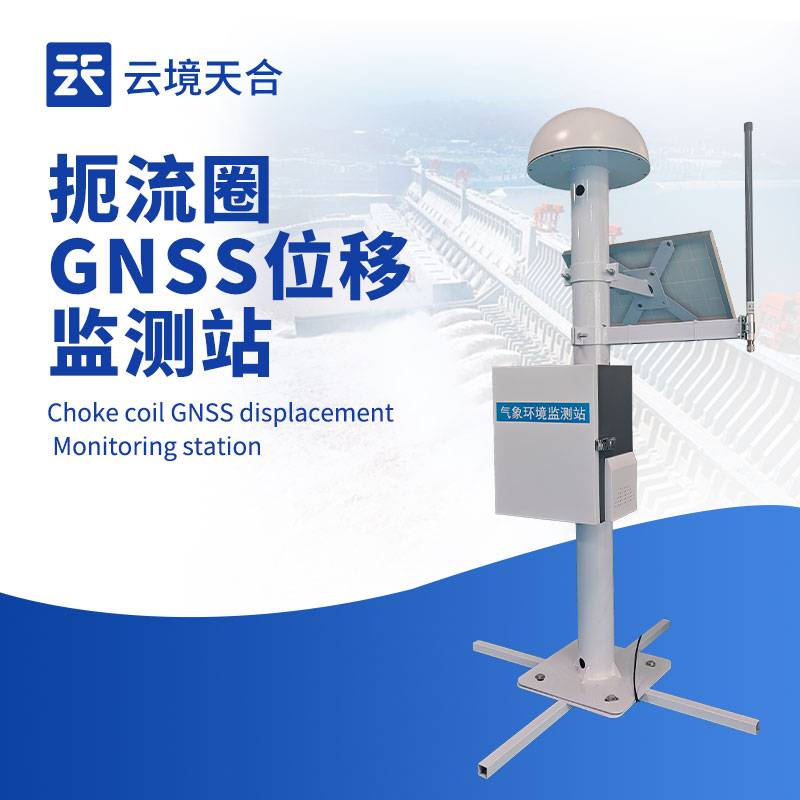

扼流圈gnss位移监测站：精准监测桥梁结构位移，助力健康诊断【型号：TH-WY1，物联网一体化设备，云境天合支持定制服务】在现代桥梁结构健康监测体系中，扼流圈GNSS位移监测站以其亚毫米级精度和全天候运行能力，成为保障大型桥梁安全的关键技术手段。该系统通过安装在桥梁关键部位的扼流圈天线，有效抑制多路径效应干扰，结合高精度载波相位差分定位技术，实现对桥梁三维位移的连续精准监测。无论是温度变化引起的热胀冷缩、车辆荷载导致的弹性变形，还是基础沉降引发的结构位移，系统都能敏锐捕捉并实时传输至监测中心，通过智能算法区分正常形变与异常位移模式。其***的抗电磁干扰设计和防风振结构确保在复杂桥梁环境中稳定工作，而自适应滤波技术则有效消除交通振动等短期扰动对监测数据的影响。监测数据与桥梁有限元模型深度耦合，为结构健康评估提供量化依据，当检测到超出安全阈值的位移趋势时，系统可自动触发预警并定位隐患区域。这种融合卫星导航技术与土木工程监测的创新应用，不仅大幅提升了桥梁安全监测的自动化水平，更通过长期位移数据积累为桥梁全生命周期健康诊断提供了科学依据，推动桥梁养护管理从经验判断向数据驱动的智能化转型。

一、产品简介

GNSS位移站是采用差分RTK技术实现的毫米级位移监测产品，可广泛应用于大坝安全监测、桥梁健康检测、滑坡预警等工程领域。该产品具备高精度、高稳定性及实时数据传输能力，能够在各种复杂环境下准确监测目标物的微小位移变化。GNSS位移站操作简单，安装便捷，可远程监控和数据分析，为工程安全提供有力保障。此外，其强大的数据处理能力和兼容性，使得该产品能够轻松融入各类监测系统，实现数据的共享与融合，为工程安全监测提供全面、高效的解决方案。

二、产品参数

传感器参数：

1.传感器供电：DC10V-15V

2.传感器功耗：0.25W

3.静态精度（差分模式）：水平±（2.5mm+1ppm），垂直±（5mm+1ppm）

4.☆天线：扼流圈天线、磁性吸波材料，有效降低多径效应

5.☆通信协议：Modbus-RTU，支持设备端离线解算位移量、位移的垂直与水平方向

6.支持RTCM3差分数据

7.尺寸：直径360mm高度163mm

8.工作环境：-40°C~+85°C，0%RH~95%RH（无凝露）

监测站参数：

9.测站供电：30W太阳能板，20AH电池

10.测站功耗：传感器+LORA：0.6W传感器+LORA+数据上传：0.96W

11.☆支持独立工作模式下（不依赖云平台）位移报警、位移量输出、位移角度输出

12.支持4G、无线网桥、wifi、以太网等数据通讯传输

13.☆支持测站TCP、HTTP、UDP直传客户平台

采集器参数：

14.☆支持现场RS485输出ASCII数据格式

15.☆支持现场添加RS485Modbus-RTU环境传感器

16.支持内置式4GFPC天线

云平台参数：

17.☆支持平台转发支持TCP，HTTP

18.☆云平台支持3D数据查看，直观查看观测点的位移方向与变化量

三、产品安装

安装要求：

1.无论基准站还是测量站周围都不能有高大建筑物，如果无法避免也应远离至少20米以上。

2.基准站与测量站之间的间距（基线距离）推荐小于500米，不超过2KM，并且尽量选择同海拔安装，距离过大会导致精度下降。

3.基准站与测量站之间尽量可视，如无法完全可视也要避免存在高墙、建筑物等遮挡。

4.优先***卫星天线在20米内是点。

5.安装底座应牢固，避免因风导致的精度下降。

6.具体安装事宜也可以联系公司售后视频指导。

注意事项：GNSS位移监测是利用北斗、GPS等定位卫星实现的高精度位移监测技术，其监测精度强烈依赖于基准站和监测站的相对关系及电磁环境，过长的基线距离会严重影响监测精度甚至数据无效（如：对于超过2KM甚至10KM的基线距离，由于电磁环境和地形的影响可能的位移精度会降低至10厘米级别，这对位移监测来说是无效的），因此，为***测量精度，推荐的基线距离为500米以内。
