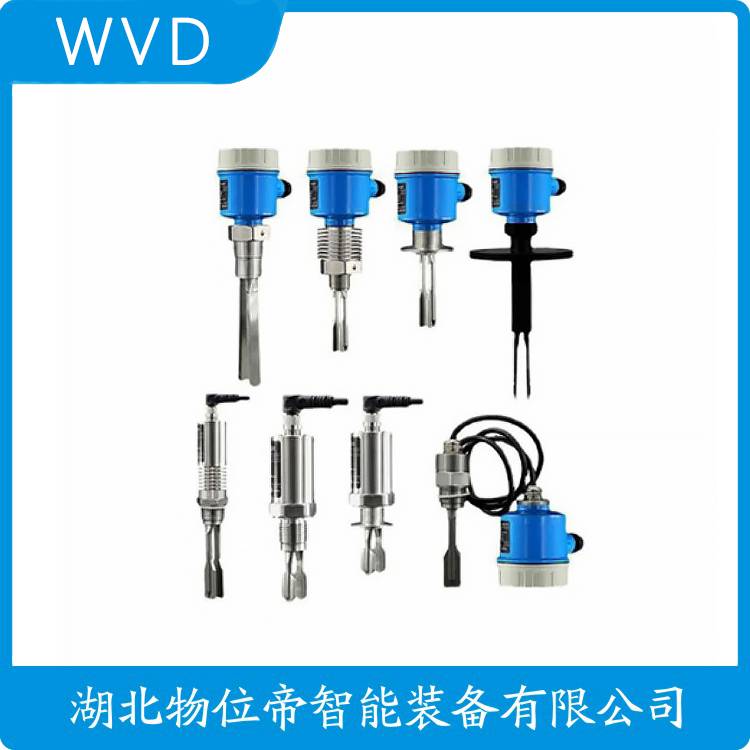

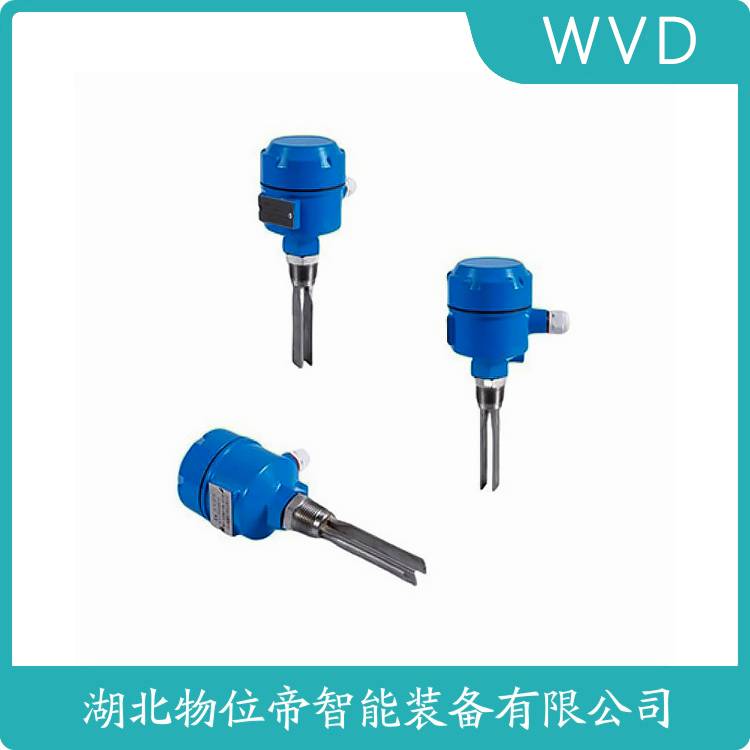

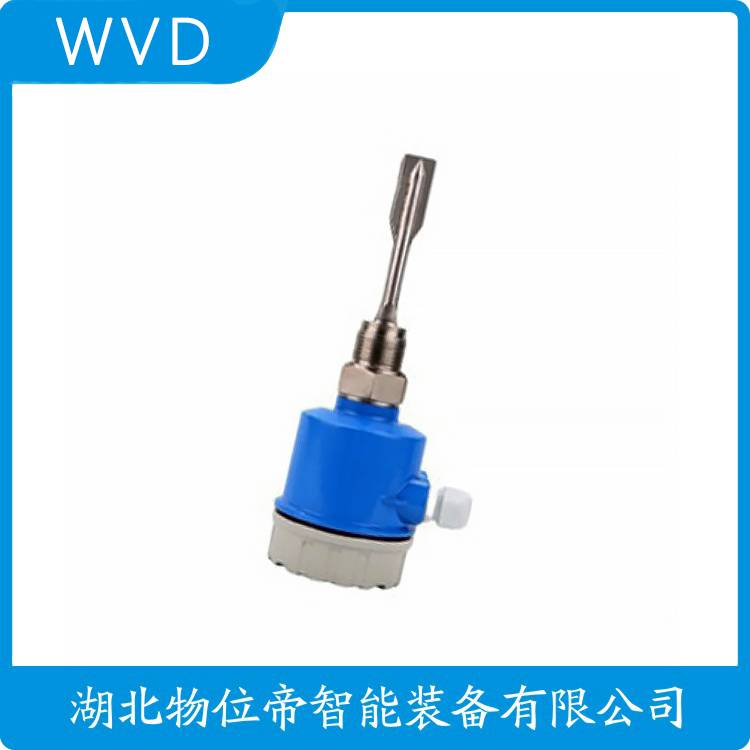

音叉液位计的工作原理 音叉液位计是一种基于振动原理的液位检测设备，其核心工作原理是通过音叉的机械振动特性变化来感知液位状态。具体过程如下： 音叉振动激发 音叉由一对叉体组成，内置压电晶体作为驱动元件。在无介质接触时，压电晶体通过高频交变电压激发音叉，使其以特定频率（通常为280-350Hz）产生共振振动。此时音叉的振幅和频率保持稳定，形成基准振动状态。 介质接触后的振动变化 当音叉浸入液体或与固体颗粒接触时，介质对音叉的振动产生阻尼作用。液体黏度、密度或固体颗粒的附着会导致音叉振动频率降低、振幅衰减，甚至完全停止振动。这一物理变化是液位检测的关键依据。 信号转换与输出 音叉的振动状态变化被内置传感器实时捕捉，并通过电子电路转换为电信号。若振动频率或振幅超过预设阈值，系统判定为液位达到检测点，输出开关信号（继电器接点闭合或断开）或模拟信号（如4-20mA电流），实现对液位的控制。 FTL50-DGF2AA4G4A音叉液位计 WVD  音叉液位计的安装步骤 为确保音叉液位计的测量精度和稳定性，安装过程中需严格遵循以下规范： 1. 安装位置选择 避开干扰区域 远离入料口、搅拌器、泵出口等易产生冲击或涡流的区域，防止介质剧烈波动导致误报。 液位动态监测点 优先选择液位变化平缓且能代表整体液位的区域，如容器侧壁中段或顶部垂直安装位置。 2. 安装方向与角度 垂直安装（液体） 音叉叉体需与液面垂直，确保介质接触时振动变化均匀，减少测量误差。 倾斜安装（固体颗粒） 针对粉状、颗粒状介质，可向下倾斜15°-30°，避免物料堆积在叉体表面，同时保持叉体表面与介质流动方向一致，减少挂料风险。 3. 安装固定方式 螺纹连接 适用于小型容器或管道，通过外螺纹或内螺纹接口直接固定，需确保螺纹密封性。 法兰连接 适用于大型储罐或高压环境，通过法兰盘与容器对接，需核对法兰规格（如DN25、DN50）和压力等级（如PN16、PN40）。 支架固定 在无法直接安装的场景下，使用专用支架将音叉液位计固定于容器外壁，需确保支架稳定性。 4. 电气连接与调试 接线规范 按设备说明书连接电源（24VDC或220VAC）、信号输出（继电器接点或4-20mA）及接地线，避免接线错误导致设备损坏。 灵敏度校准 通过调节灵敏度旋钮或参数设置，使设备在目标液位时准确输出信号。例如，设定高液位报警阈值为音叉振动频率下降10%。 功能测试 模拟液位变化（如加水或放料），观察输出信号是否与实际液位一致，必要时调整参数。 5. 防护与密封 防潮处理 户外安装时，接线盒需朝下，电缆弯曲引入以避免雨水渗入。对于潮湿环境，可加装防雨罩或防水接头。 密封检查 确保法兰或螺纹连接处无泄漏，必要时使用密封垫片或密封胶。 FTL50-DGF2AA4G4A音叉液位计 WVD  FTL50-DGF2AA4G4A音叉液位计是一款高精度、高可靠性的液位检测设备，适用于各种工业场合的液位监测。该产品采用***的音叉传感器技术，能够测量液体的高度，确保生产过程的稳定运行。 首先，FTL50-DGF2AA4G4A音叉液位计具备良好的抗干扰性能，能够在复杂的工作环境中稳定工作，不受电磁干扰和温度变化的影响。其音叉传感器采用优质不锈钢材料制成，腐蚀性强，适用于各种介质，包括酸碱、油类和腐蚀性液体。 其次，该液位计的安装简便，无需复杂的调试过程。用户只需将音叉传感器放置在液位检测位置，即可实现实时液位监测。同时，该产品具有多种输出信号，如4-20mA、RS485等，方便与各种控制系统进行数据交换。 此外，FTL50-DGF2AA4G4A音叉液位计具备多种防护等级，能够在恶劣的环境下使用，如防水、防尘等。其设计紧凑，体积小巧，节省空间，非常适合空间受限的场合。 总之，FTL50-DGF2AA4G4A音叉液位计凭借其高精度、高可靠性和易用性，成为工业液位监测的理想选择。无论是化工、食品、制药还是其他行业，该产品都能为用户提供稳定、的液位监测解决方案。  |
