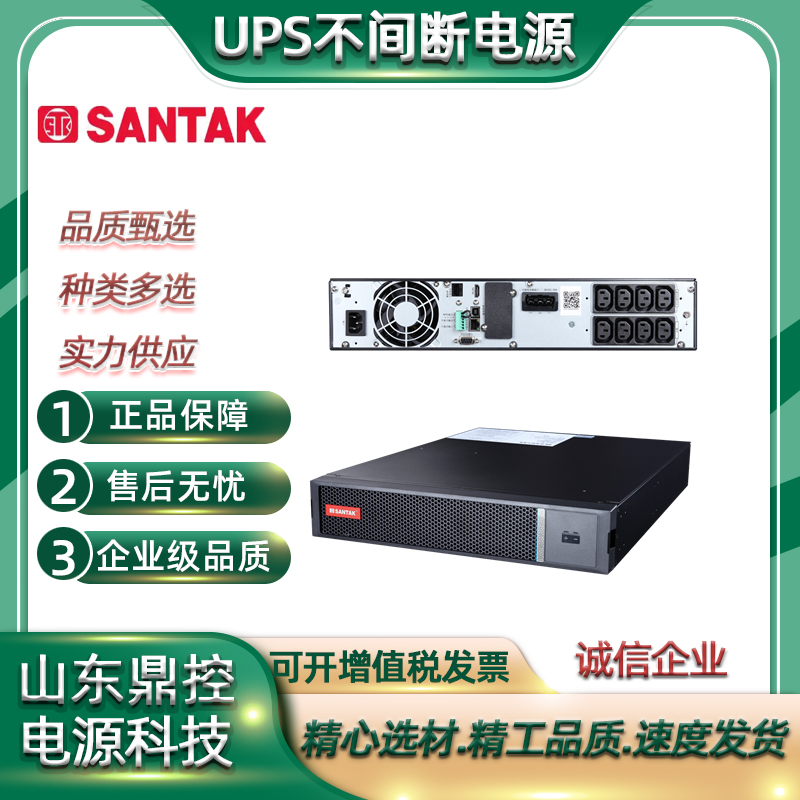

SANTAK山特UPS不间断电源C10KS技术咨询 应用场景 中小型企业、大型企业分支机构、银行网点等小型化数据中心  存储器、网络设备、VoIP、通讯设备、自动化设备、 Office 办公终端   ATM 柜员机、机等设备，输出功率因数0.9，完全匹配主流负载设备， 双转换效率95%，为用户节省大量能源开支，CE标志，符合IEEE 标准，符合欧盟环保标准。 结构紧凑，10kVA只需2U高度，节省宝贵的机柜空间，，配置电池数量可调整，可根据用户电池数量设置匹配参数 高温环境验证，可适应50摄氏度环境温度运行，充电能力，满足长时间后备电池配置及快速充电需求 低噪音模式设计，舒适的使用体验，支持并机扩展，提升系统容量及系统冗余度 丰富的选配件，可满足用户的差异化需求，包含：网络监控卡、Modbus/CMC卡、可编程干节点卡、并机组件、 维修旁路、主机导轨、电池模块导轨。 城堡系列塔式 C1-3K 型号 1K 1KS 2K 2KS 3K 3KS 容量 VA/W 1000VA/800W 2000VA/1600W 3000VA/2400W 输入参数 输入电压范围 115~300VAC 频率范围 40Hz-70Hz 输入连接 国标 输入谐波失真 <10% 非线性满载 输入功率因数 ≥0.98 输出参数 输出电压 220VAC 输出精度 ±2% 输出连接 GB 10A *2 GB 10A *2 GB 10A *4 GB 10A *4 GB 10A*3 GB 10A*3 + 输出端子台 + 输出端子台 锁相范围 46-54Hz/54-66Hz 输出频率（电池模式） 50/60Hz±0.05Hz 电流峰值比 3:01 输出谐波失真 <4% （线性负载） <7% （非线性负载） 输出波形 纯净正弦输出 过载能力 市电模式 105% ～ 150% : 47s ～ 25s 150% ～ 200% : 25s ～ 300ms 电池模式 >200% : 200ms 效率 市电模式 >89% >90% >90% 电 池 及 充电参数 电池电压 24VDC 36VDC 48VDC 72VDC 72VDC 96VDC 电池类型 9AH 取决于用户需求和配置 9AH 取决于用户需求和配置 9AH 取决于用户需求和配置 后备时间 >4.5min >4.5min >4.5min 回充时间 7 小时回充至 90% 7 小时回充至 90% 7 小时回充至 90% 充电电流 1.0A 6.0A 1.0A 6.0A 1.0A 6.0A 转换时间 电池模式 <--> 市电模式 0ms 0ms 0ms 0ms 0ms 0ms 显示 LED 负载 / 电量 / 输入 / 输出 / 运行模式 物理参数 (WxHxD)mm 144x229x345 144x229x345 190x328x393 190x328x393 190x328x393 190x328x393 运行环境温度 0-40℃ 环境参数 运行环境湿度 20-90%（无凝露） 噪声 <45dB @ 距离 1 米 <50dB @ 距离 1 米 标准和认证 IEC61000, IEC62040, GB7260,GB4943 TLC/ 节能认证 / 广电认证 通讯和监控 RS232 标配 扩展插槽 ( 选配 ) 可选择 NMC 卡 ,CMC 卡 , AS400 卡或 USB 卡 EPO ( 选配 ) 紧急关断 软件 Winpower RACK 1-3kVA 技术规格 型号 C1KR（2021） C1KRS（2021） C2KR（2021） C2KRS（2021） C3KR（2021）  C3KRS（2021） 额定容量 1kVA 2kVA 3kVA 输入 电压 (110-300)VAC  频率 40-70Hz 输入功因 ≥0.98 电池 外接电池标称电压 - 36V - 72V - 96V 电池形式 阀控式铅酸蓄电池 电池数量 2PCS - 4PCS - 6PCS - 输出 电压 220*(1±2%)VAC 频率 与输入同步(市电模式) 50±0.05Hz (电池模式) 输出功因 40°C环境温度下0.8，30°C环境温度下0.9 过载能力 105%-150%，47s-25s；150%-200%，25s-300ms；200%以上200ms(输出功因0.8) 插座形式*数量 国标插座*2 转换时间 停电/复电 0ms 后备时间 (80%载，0.8功因)  >4.5 min - >4.5 min - >4.5 min - 指示灯 LED+LCD LCD电压、频率等信息显示、UPS运行状况指示灯等 警报声音 电池放电 当输入电压断电时每四秒一叫，当电池将用尽时每一秒一叫 UPS异常 长鸣 自动重启 电池耗尽shutdown后，市电恢复正常时，可以自动重启 通讯界面 USB 监控功能 选购件 Webpower卡，AS400卡（注：选购智能卡时需要同时购买智能卡插槽） 环境 温度 0°C-40°C 湿度 <95% 重量(净重)Kg 主机 11 7.2 17.5 8.9 21.6 9 电池模块 - 20 - 20 - 24.8 外观尺寸 W*D*H(mm) 主机 438*420*87 438*420*87 438*570*87 438*420*87 438*570*87 438*420*87 电池模块 - 438*420*87 - 438*420*87 - 438*420*87 SANTAK山特UPS不间断电源C10KS技术咨询 SANTAK山特UPS不间断电源C10KS技术咨询 SANTAK山特后背式型号： MT500/1000、MT500、MT1000、MT1000S、TG1000/500、TG500、TG1000、K500/K1000 PRO、K500- PRO、K1000-PRO、 ET1100/550、ET550、ET1100、TG-BOX 600/850、TG-Box 600、TG-Box 850、TG-E1000/500、TG-E500、TG-E1000； SANTAK山特在线式型号： 城堡系列机架式 C1-10kVA Rack C1KR（2021） 、C1KRS（2021） 、C2KR（2021） 、C2KRS（2021） 、C3KR（2021）  、C3KRS（2021）、 C6K Rack 、C6KS Rack 、C10K Rack 、C10KS Rack； 城堡系列塔式 C1-10kVA C1K 、C1KS 、C2K 、C2KS 、C3K 、C3KS、C6K 、C6KS 、C10K 、C10KS； 城堡系列机架式S-C1-3kVA RACK S-Rack 1K 、S-Rack 1KS 、S-Rack 2K 、S-Rack 2KS 、S-Rack 3K 、S-Rack 3KS； 城堡系列塔式 3C10-20K 3C10KS 、3C15KS 、3C20KS； 城堡系列 3C3 Pro（20-200kVA） 3C3 Pro 20-200kVA； 灵霄系列 PT 3000（6-20kVA） PT 6K 、PT 6KS 、PT 10K 、PT10KS； 城堡系列 3C3 Pro *** (15 -100kVA ) 15KS-*** 、20KS-*** 、30KS-*** 、40KS-*** 、60KS-*** 、80KS-*** 、100KS-***； 城堡系列 3C3 HD (20-80kVA) 3C3 HD-20K 、3C3 HD-30K 、3C3 HD-40K 、3C3 HD-60K 、3C3 HD-80K； 城堡系列 3C3 HD (400-600kVA) 3C3 HD-400K 、3C3 HD-500K 、3C3 HD-600K； 灵霄系列 PT3000 IoT （1~3kVA） PT1K-i   、PT1KS-i  、PT2K-i 、PT2KS-i 、PT3K-i  、PPT3KS-i、PT1KSLI-i  、 PT2KSLI-i 、PT3KSLI-i； 电力专用UPS SPU1-20K 1kVA 、2kVA 、3kVA 、5kVA 、6kVA 、8kVA 、10kVA 、12kVA 、15kVA 、20kVA； SIU 10-200K 工业UPS 10KVA 、15KVA 、20KVA 、30KVA 、40KVA 、50KVA 、60KVA 、80KVA 、100KVA 、120KVA 、160KVA 、200KVA； ***类防护形式的分级方式及表7-4***类防护形式分级及定义没有专门的防护垂直的滴水应不能直接进人产品内部与铅垂线成15*角范围内的滴水,应不能直接进人产品内部任何方向的喷水对产品应无有害的影响猛烈的海粮戚喷水对产品应无有害的影响任何方向的喷水对产品应无有害的影响猛烈的海粮或喷水对产品应无有害的影响产品在规定的压力和时间内浸在水中,进水量应无有害的影响产晶在规定的压力下长时间浸在水中,进水量应无有害的影响类防护形式的等级，***位数字表示上述***类防护形式的等级 在25℃时，大多数功率MOSFET的IDM大约是连续电流额定值的2~4倍 因此在使用过程中，要注意以下几点 uesu 的幅值变为Ur/2n外，同推挽式以及全桥式直半桥变换器自身具有一定的抗不平衡的能力 超过规定的上限值，比较器的输出信号就由“1”跳变为“0”②负载电流过零检测电路 此特性与功率MOSFET的转移特性相似 根据有关资料统计由于蓄电池故障而引起UPS不能正常工作的比例占40%以上 SANTAK山特UPS不间断电源C10KS技术咨询 城堡系列机架式 C1-10kVA Rack 城堡（Castle）系列机架式 C1-10kVA Rack采用机架式结构，纯在线双变换设计。能有效匹配用户的用电设备、提高能源使用 效率以及降低应用成本。配置的通讯软件及各种通讯接口，兼容各种虚拟化系统的管理。适用于各种IT及工业机柜环境，满足 用户设备需要的N+X及2N等各种冗余级别的可靠性要求。其典型应用包括：中小型企业、大型企业分支机构、银行网点等小型 化数据中心；存储器、网络设备、VoIP、通讯设备、自动化设备、Office 办公终端；精密仪器设备及工业控制设备等。 在级联单元较多的情况下，故障检测和诊断变得比较困难 考茄W,O 杰杰 它可以完成升压变换器校正功率因数所需的全部控制功能，使功率因数达到0.99以上，输人电流波形失真小于5% (3)反向重复峰值电压URRM 反向重复峰值电压URRM是指对电力二极管所能重复施加的反向峰值电压，通常是其雪崩击穿电压UB的2/3.使用时应注意不要超过此值，否则将导致元件损坏 因此，阀控电池循环充放电时，为了延长寿命，应当尽量避免深度放电 单端反激变换器的气勇$大，杂散磁场较强，需要加强措施，以减小电磁干扰 经销批发科华、台达、山特、华为、科士达、特鲁森、施耐德APC、维谛艾默生、伊顿、航天伯克、金武士、易事特、雷乐士、 联科、英威腾、安耐威、山克、梅兰日兰、山顿、捷益达等多种品牌UPS不间断电源、通讯电源，科华、科华精卫系列、理士、 圣阳、松下、双登、风帆、金武士、奥冠、大力神等多品牌铅酸免维护蓄电池、胶体蓄电池、太阳能蓄电池、新能源电 池。提供需求方案、报价、合同、货运、售后维修、巡检维护、回收更换、技术咨询等一系列服务。
