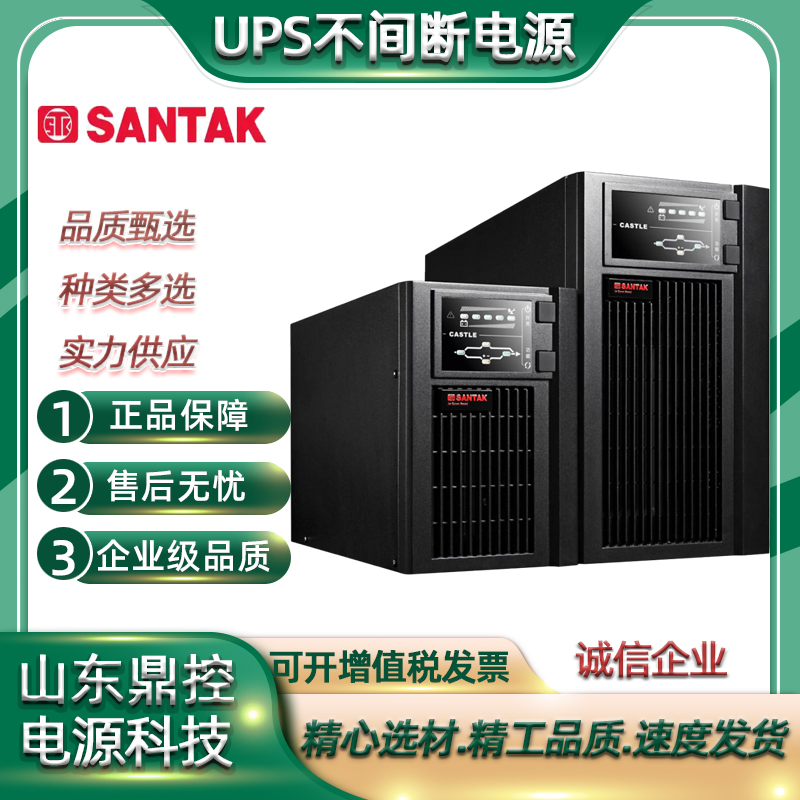

SANTAK山特UPS不间断电源60KS-***电厂 灵霄系列 PT 3000（6-20kVA） 6-10kVA 产品型号 PT 6K PT 6KS PT 10K PT10KS 输出 额定容量 6kVA 6kVA 10kVA 10kVA 输出功率因数 1 输出额定电压 220V/230V/240V 输出电压精度 ± 1 % 额定输出频率 (50/60±0.1) Hz 输出制式 单相三线 输出电压总谐波失真THDV(线性负载) ≤1% 波峰因数比 ≥3 在线双转换模式效率 95% 95% 95% 95% 经济模式效率 98% 98% 98% 98% 过载能力 125%，10分钟 输入 输入电压范围 100VAC-275VAC 输入制式 单相三线 输入频率范围 40~70Hz 输入功率因数（PF） >0.99 输入电流总谐波失真(THDi) <3%（单相） 电池 电池电压 192VDC (192V~240V 可调) 充电电流 0~4A可调（默认1.4A） 0~12A可调（默认4A） 0~4A可调（默认2A） 0~12A可调(默认4A 电池充电温度补偿 支持 支持 支持 支持 后备时间（时间/负载） 11mn/2700W - 8mn/4500W - 回充时间 3小时回充至 90% - 3小时回充至 90% - 通讯及显示 显示屏 LCD 通讯接口 标配USB/RS232/RPO/ROO、智能插槽、干节点 尺寸及重量 宽x高x深(mm) 438*86.3*573 438*86.3*573 438*86.3*573 438*86.3*573 机架式安装高度 2U 净重（Kg） 14 14.4 15.9 16.3 工作环境 安装类型 机架式或塔式安装 工作环境温度 0 ºC ~ 50 ºC 工作环境湿度 0 ~ 95% (不结露) 工作环境高度 0~3000米，高于1000米需降容 噪音 ≤50dB ≤50dB ≤55dB 防护等级 IP20 认证与标准 标准 安全：IEC/EN 62040-1 电磁兼容（EMC）：IEC/EN 62040-2, C1 性能：IEC/EN 62040-3 认证 TLC/CE/CQC节能 产品型号 PT 10KS31 PT15KS PT20KS 输出 额定容量 10kVA 15kVA 20kVA 输出功率因数 1 输出额定电压 220V/230V/240V 单相220V/230V/240V，三相380V/400V/415V 输出电压精度 ± 1 % 额定输出频率 (50/60±0.1) Hz 输出制式 单相三线 单相三线，三相五线 输出电压总谐波失真THDV(线性负载) ≤1% 波峰因数比 ≥3 在线双转换模式效率 95% 96% 经济模式效率 98% *** 过载能力 125%，10分钟 输入 输入电压范围 单相110VAC~275VAC， 单相100VAC~300VAC， 三相191VAC~476VAC 三相173VAC~520VAC 输入制式 单相三线，三相五线 输入频率范围 40~70Hz 输入功率因数（PF） >0.99 输入电流总谐波失真(THDi) <3% 电池 电池电压 192VDC (192V~240V 可调)  384VDC (384V~480V 可调) 充电电流 0~12A可调（默认4A） 0~13A可调（默认2A） 电池充电温度补偿 支持 通讯及显示 显示屏 LCD 通讯接口 标配USB/RS232/RPO/ROO、智能插槽、干节点 尺寸及重量 宽x高x深(mm) 438*86.3*573 438* 129* 589 机架式安装高度 2U 3U 净重（Kg） 16.2 23.7 工作环境 安装类型 机架式或塔式安装 工作环境温度 0 ºC ~ 50 ºC 工作环境湿度 0 ~ 95% (不结露) 工作环境高度 0~3000米，高于1000米需降容 噪音 ≤50dB 防护等级 IP20 认证与标准 标准 安全：IEC/EN 62040-1 电磁兼容（EMC）：IEC/EN 62040-2, C1 性能：IEC/EN 62040-3 认证 TLC/CE/CQC节能 城堡系列 3C3 Pro *** (15 -100kVA ) 型号 15KS-*** 20KS-*** 30KS-*** 40KS-*** 60KS-*** 80KS-*** 100KS-*** 功率等级 kVA 15 20 30 40 60 80 100 kW 13.5 18 27 36 54 72 90 拓扑结构 双变换在线式，IG UPS整流输入 拓扑结构 IG，PWM调制技术 额定电压 380Vac/220Vac 电压范围 -50% ~ 20%，视负载量变化 功率因数 0.99 THD (i) <5% 频率 50/60Hz自适应 频率范围 42 - 72 Hz UPS输出 输出隔离变压器 标配 功率因数 0.9 电压 380Vac/220Vac +/-1% 过载能力 125%，10min；150%，1min THDV 线性载<2% 频率 50/60Hz 负载不平衡 峰值因素 3:01 旁路 静态旁路 标配 旁路电压 380Vac(+/-15%) 可选 维修旁路 标准 电池 电池类型 VRLA - 密封式阀控铅酸蓄电池，锂电池 后备时间 依电池组容量和工作条件而定 电池电压 默认432VDC 默认480VDC 充电时间 8小时达到满容量90% 通讯监控 标配通讯接口 RS - 232，Mini-Slot通讯插槽 通讯附件（可选） Modbus/Ethernet 卡；AS/400 卡(标配)；NMC卡 操作环境 工作温度 0 ~ 40ºC 储存温度 -25 ~ 55ºC 相对湿度 5% ~ 95%，无凝露 海拔高度 小于1000米，无降额 认证 EMC标准 IEC61000-4 EMI标准 EN5550022/EN55024 质量标准 *** 90001:2000，*** 14001:1996 认证 TLC - 泰尔认证 物理信息 尺寸 (WxDxH) mm 500 x 713 x 960 500 x 713 x 1230 600 x 803 x 1876 净重 (Kg) 205 242 280 532 575 532 注：1. 对电池配置细节，请咨询山特相应销售人员； 2.基于产品持续优化，规格参数可能不定期更新，若有疑问，请咨询山特销售人员。 城堡系列 3C3 HD (20-80kVA) 型号 3C3 HD-20K 3C3 HD-30K 3C3 HD-40K 3C3 HD-60K 3C3 HD-80K 额定容量 20KVA/20KW 30KVA/30KW 40KVA/40KW 60KVA/60KW 80KVA/80KW 输入 输入方式 三相+N线+地线  频率  50/60Hz，范围42 - 70Hz 功率因数 ≥ 0.99 市电电压范围 201 ~ 478Vac线电压； 116 ~ 276Vac相电压 旁路电压范围 338 ~ 458Vac线电压； 195 ~ 264Vac相电压 输入电流谐波 <2%线性负载； <5%非线性负载 输出 额定电压 230/400Vac，3相+N线+地线，（220/380，240/415可选） 功率因数 1 频率误差 同步旁路频率范围±4Hz 电压稳定性 稳态<1% 过载时间 102 ~ 110%负载60分钟，111 ~ 125%负载10分钟，126 ~ 150%负载1分钟 功能 在线双变换模式效率 高达96% ECO节能模式效率 高达*** 电池类型 VRLA铅酸电池，AGM，胶体电池，NiCad电池，锂电池 电池电压 320V~607V 默认432V 充电方式 智能电池管理 充电电流 2*** 38A 50A 76A 100A 并机能力 4台并机 使用环境 环境温度 0 ~ 40°C 储藏温度 –15 ~ +55°C 环境湿度 5 ~ 95 % ，无凝露 海拔高度 海拔1000米内无需降额，若超过1000米时应按GB/T 3859.2的规定降容使用 尺寸 宽*深*高（mm） 330*668*521 330*690*975 重量 净重(不含电池） 41kg 45kg 45kg 90kg 90kg 毛重(不含电池） 50kg 55kg 55kg 131kg 131kg 安全标准 符合标准 GB4943； YD/T1095； GB/7260.2； IEC/62040 城堡系列 3C3 HD (400-600kVA) 型号 3C3 HD-400K 3C3 HD-500K 3C3 HD-600K 额定容量 400KVA/400KW 500KVA/500KW 600KVA/600KW 输入 输入方式 三相+N线+地线  频率  50/60Hz，范围42 - 70Hz 功率因数 ≥ 0.99 市电电压范围 240 ~ 478Vac线电压； 138 ~ 276Vac相电压 旁路电压范围 340 ~ 438Vac线电压； 196 ~ 253Vac相电压 输入电流谐波 <3% (额定输入线性负载) 输出 额定电压 230/400Vac，3相+N线+地线，（220/380，240/415可选） 功率因数 1.0* 额定输出频率 50Hz (默认) 或 60Hz 输出频率变化率 1Hz/s 输出波形失真度 <1% （线性负载） 过载时间 102 ~ 110%负载60分钟，111 ~ 125%负载10分钟，126 ~ 150%负载1分钟 功能 在线双变换模式效率 高达97% ECO节能模式效率 高达*** 电池类型 VRLA铅酸电池，AGM，胶体电池，NiCad电池，锂电池 电池电压 480V（40 节）to 690V (50 节），默认40节 充电方式 智能电池管理 充电电流 280A 320A 400A 并机能力 4台并机 使用环境 环境温度 0 ~ 40°C 储藏温度 –15 ~ +55°C 环境湿度 5 ~ 95 % ，无凝露 海拔高度 海拔1000米内无需降额，若超过1000米时应按GB/T 3859.2的规定降容使用 尺寸 宽*深*高（mm） 1100*1000*2000 重量 净重(不含电池） 650kg 700kg 820kg 毛重(不含电池） 770kg 820kg 940kg 安全标准 符合标准 GB4943； YD/T1095； GB/7260.2； IEC/62040-2 *表示在不同环境温度下，输出功率因数会发生变化，详询山特销售人员。 SANTAK山特UPS不间断电源60KS-***电厂 图3-38中与功率开关管反并联的寄生二极管VD1~VD4，在换向时起钳位作用:为高决定，亦上频变压器提供能量反馈通路，尖峰电压 620pF与24k2电阻组成电流放大器的补偿网名 用于降低输出电压的脉动 例如、一些冷焊、虚焊、触点磨损、氧化、锈蚀等引起的接触不良，易在铁消失，像这种间歇性的故障，一般用轻敲振动法检查比较奏效 在这段时间以后，工作状态转为110，电机的电压空间矢量为us2,它在空间: 与私相差/3,随着逆变器工作状态的不断切换，电机电压空间矢量的相位也作相应变化到一个周期结束，us6***恰好与u尾端衔接，一个周期的六个电压空间矢量共转过2元，形成一个封闭的正六边形 当VT，由导通变截止时，高频变压器的漏感释放储能，在N SANTAK山特后背式型号： MT500/1000、MT500、MT1000、MT1000S、TG1000/500、TG500、TG1000、K500/K1000 PRO、K500- PRO、K1000-PRO、 ET1100/550、ET550、ET1100、TG-BOX 600/850、TG-Box 600、TG-Box 850、TG-E1000/500、TG-E500、TG-E1000； SANTAK山特在线式型号： 城堡系列机架式 C1-10kVA Rack C1KR（2021） 、C1KRS（2021） 、C2KR（2021） 、C2KRS（2021） 、C3KR（2021）  、C3KRS（2021）、 C6K Rack 、C6KS Rack 、C10K Rack 、C10KS Rack； 城堡系列塔式 C1-10kVA C1K 、C1KS 、C2K 、C2KS 、C3K 、C3KS、C6K 、C6KS 、C10K 、C10KS； 城堡系列机架式S-C1-3kVA RACK S-Rack 1K 、S-Rack 1KS 、S-Rack 2K 、S-Rack 2KS 、S-Rack 3K 、S-Rack 3KS； 城堡系列塔式 3C10-20K 3C10KS 、3C15KS 、3C20KS； 城堡系列 3C3 Pro（20-200kVA） 3C3 Pro 20-200kVA； 灵霄系列 PT 3000（6-20kVA） PT 6K 、PT 6KS 、PT 10K 、PT10KS； 城堡系列 3C3 Pro *** (15 -100kVA ) 15KS-*** 、20KS-*** 、30KS-*** 、40KS-*** 、60KS-*** 、80KS-*** 、100KS-***； 城堡系列 3C3 HD (20-80kVA) 3C3 HD-20K 、3C3 HD-30K 、3C3 HD-40K 、3C3 HD-60K 、3C3 HD-80K； 城堡系列 3C3 HD (400-600kVA) 3C3 HD-400K 、3C3 HD-500K 、3C3 HD-600K； 灵霄系列 PT3000 IoT （1~3kVA） PT1K-i   、PT1KS-i  、PT2K-i 、PT2KS-i 、PT3K-i  、PPT3KS-i、PT1KSLI-i  、 PT2KSLI-i 、PT3KSLI-i； 电力专用UPS SPU1-20K 1kVA 、2kVA 、3kVA 、5kVA 、6kVA 、8kVA 、10kVA 、12kVA 、15kVA 、20kVA； SIU 10-200K 工业UPS 10KVA 、15KVA 、20KVA 、30KVA 、40KVA 、50KVA 、60KVA 、80KVA 、100KVA 、120KVA 、160KVA 、200KVA； SANTAK山特UPS不间断电源60KS-***电厂 SANTAK山特UPS不间断电源60KS-***电厂 城堡系列机架式S-C1-3kVA RACK 城堡系列机架式S-C1-3kVA RACK，采用双转换纯在线式的架构，是有效解决所有电源问题的可靠架构设计。该架构能够有 效阻隔异常电源对负载的冲击，同时***输出电源的稳定上、精密、 可靠，让负载安全的运行。特别针对机架式应用设计， 适用于保护机架式服务器，存储产品等机架式网络设备。 双转换在线式UPS，0毫秒断电 全数字控制技术，控制，高可靠性 超宽输入电压频率范围 输入功因高达0.99，输出失真 <4%，绿色节能  可搭配发电机使用  支持智能远程监控，配合山特CMC监控卡、SNMP卡、AS400卡等方式实时监控UPS  主机和电池模块均2U 空间，节省机架空间  支持长标机，支持标准电池包以及外置电池，可满足不同放电时间要求 再如在车载或舰载 UPS中的丝和接插件由于不停地振动，容易松动，从而造成故障;熔丝由于长期处于加电运行中，因发热而软化并在振动时使中间下垂弯曲，这时如果不及时更换，随时都有断裂的可能，造成不应有的故障 如前文所述，在电力电子变换电路中，电力电子器件必须有驱动电路、控制电路和保护电路的配合，才能按照人们的要求实现一定的电能控制功能，UPS也不例外 这种材料的缺点是水保持和氧气保持性能都很差，即电池的水蒸气泄漏和氧气渗漏都很严重 在电力电子电路中，IG工作在开关状态，因而IG是在正向阻断区和饱和区之间来回转换 如上桥鸭1中的VT,从通态转换到断态时，因负载电感中的电流不能突变，下桥臂4中的VD，导通续流，待负载电流下降到零，桥臂4中的电流反向时，VT,才开始导通 小，直流变换器变为处于L 经销批发科华、台达、山特、华为、科士达、特鲁森、施耐德APC、维谛艾默生、伊顿、航天伯克、金武士、易事特、雷乐士、 联科、英威腾、安耐威、山克、梅兰日兰、山顿、捷益达等多种品牌UPS不间断电源、通讯电源，科华、科华精卫系列、理士、 圣阳、松下、双登、风帆、金武士、奥冠、大力神等多品牌铅酸免维护蓄电池、胶体蓄电池、太阳能蓄电池、新能源电 池。提供需求方案、报价、合同、货运、售后维修、巡检维护、回收更换、技术咨询等一系列服务。
