在自动驾驶与机器人仿真领域，传感器数据的高效交互是连接虚拟仿真与实际系统的关键纽带。ROS（Robot Operating System）作为行业通用的机器人操作系统，其传感器数据交互机制直接影响仿真的真实性与系统集成的便捷性。

本文基于对 aiSim 中各类 ROS 传感器（时钟、GPS、IMU、激光雷达、车辆、相机）模块的源码学习，梳理了它们的共性架构与实现要点，并结合 aiSim‑SDK 中相机模块的通用设计，对跨中间件扩展性提出思考。

一、通用架构与设计模式

aiSim 中 ROS 传感器模块的设计遵循了一系列通用原则，这些原则构成了整个系统的 “骨架”，确保了不同传感器在交互方式、数据处理等方面的一致性。

1.双层分离：职责清晰的架构基础

aiSim 的 ROS 传感器模块采用双层分离架构，将与仿真引擎的交互和与 ROS 的桥接功能明确分开：

实现层（xxx_ros_sensor.cpp/.h）：专注于与仿真引擎的交互，负责从仿真中采集数据、进行时间同步处理，并将仿真数据封装成 ROS 消息。
代理层（xxx_ros_sensor_proxy.h）：作为 ROS 节点与仿真系统的连接枢纽，承担节点延迟初始化、ROS 回调函数注册及话题消息筛选等核心功能。通过封装标准化的 ROS 通信接口（如自定义消息类型、服务接口），实现了对实现层与应用层模块的有效解耦，避免了实现层内部接口直接暴露给应用层节点。

这种架构使得模块的维护和扩展更加便捷，当 ROS 版本更新或中间件更换时，主要修改代理层即可，对实现层的影响较小。

2.发布者创建流程与消息发布机制

发布者的创建和消息发布是传感器与 ROS 进行数据交互的核心流程：

发布者创建：首先通过单例模式获取 ROS 节点，auto& ros_bridge = RosBridge::Instance(true); auto node = ros_bridge.GetNode();，然后在构造函数中创建发布者并绑定话题，m_publisher = node->create_publisher("/topic_name", qos);，确保了发布者与特定话题的关联。
消息发布机制：在SendMsg函数中，将仿真输出的数据转换为 ROS 消息格式，设置消息头的时间戳为当前节点时间，msg.header.stamp = node->now();，然后填充数据并发布，m_publisher->publish(msg);，***了数据的及时传递。

3.动态注册与 QoS

通过动态注册和QoS 与时间同步两大机制，分别实现了部署灵活性的提升与数据处理可靠性的保障：

动态注册：借助 SensorFactory 和 ConfiguratorApplication，从 JSON 配置文件中动态创建传感器实例，摆脱了对硬编码的依赖。这意味着在不修改代码的情况下，通过修改配置文件就能添加或修改传感器，***提高了系统的灵活性。
QoS 及时间同步：QoS 的队列长度设置***了未处理消息的缓存，防止高频数据丢失；而 ClockRosSensor 发布的/clock话题，为各节点提供了统一的仿真时间基准，确保了整个系统时钟的一致性，避免了因时间不同步导致的数据处理错误。

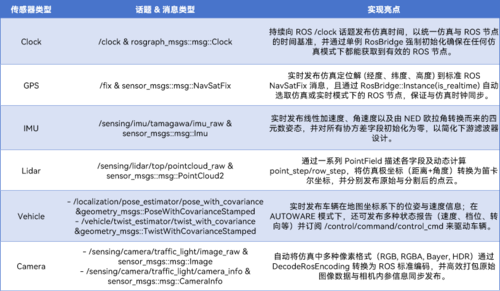

二、各传感器模块要点

在通用架构的基础上，不同类型的传感器根据其功能特点，有着各自独特的实现要点，共同构成了整个传感器系统。

三、aiSim‑SDK 传感器模块：通用化示例

虽然上面的内容聚焦在 ROS 中间件上，aiSim‑SDK 的传感器模块（以camera为例）设计却不依赖 ROS，可直接扩展至其他通信框架，为跨中间件扩展提供了可能，其相机模块的通用化设计具有代表性。

1.消息定义（camera_sensor_messages.h）

MessageType 枚举：列举了传感器初始化、订阅、配置查询及各种相机输出（颜色、深度、分割、边界框、车道、元数据等）的一致化消息类型。
Config 与请求/响应机制：通过 InitRequest/InitResponse、SubscribeRequest、GetConfigRequest/GetConfigResponse 等消息，实现对更新间隔、时间偏移和可选功能的动态配置管理。
统一消息封装：以 CameraMessage 为基类衍生多种具体数据消息，并使用std::variant 将它们封装为单一类型以简化处理。

2.代理层（camera_sensor_proxy.h）

初始化与配置：构造函数通过 InitRequest 向底层传感器发送配置并校验响应错误，以确保代理层与模拟传感器的对接正确。
统一回调订阅：模板化的 SubscribeToNotification 方法为所有 CameraMessageTypes 注册同一回调，且对高频大数据的 ColorImageMessage 采用零拷贝以降低性能开销。
可插拔通信接口：依赖 BinarySerializerClient 抽象，代理层仅需替换该序列化/传输实现，便可对接不同中间件或网络协议。

3.核心处理（camera_sensor.cpp）

异步捕获与处理：使用 CaptureNonBlocking 非阻塞地获取图像帧，并在 ProcessDataAsync 中按需生成多种消息（如彩色图、深度图、分割图等）。
功能插件化：通过可选的 BoundingBoxCalculator 和 LaneCalculator 模块，动态启用目标边界框计算和车道线检测，无需修改核心流程即可扩展新算法。
统一消息发布：FillCommonMessageFields 在所有消息中注入车辆名、传感器名、时间戳与序列号，并通过零拷贝或常规方式一次性发布所有可用数据。

四、模块化与可扩展性总结

aiSim 中 ROS 传感器模块的设计充分体现了模块化和可扩展性的理念。通过通用架构的搭建，确保了不同传感器在交互方式上的一致性；各传感器模块根据自身特点进行个性化实现，满足了不同的数据采集需求；而 aiSim-SDK 的通用化设计，则突破了 ROS 中间件的限制，为系统向更多通信框架扩展奠定了基础。

这种设计不仅提高了仿真系统的开发效率和维护便捷性，也使得仿真数据能够更顺畅地与实际自动驾驶系统进行集成，为自动驾驶技术的研发提供了有力的支撑。在未来，随着技术的不断发展，这种模块化、可扩展的设计思路将在更多领域发挥重要作用。
