橡胶支座的布置是结构设计与施工的关键环节，需围绕 “受力均匀、变形协调、***、便于维护” 四大核心目标，结合结构类型（桥梁 / 建筑）、支座功能（承载 / 位移 / 抗震）、受力特点（竖向荷载 / 水平力）制定方案。以下是通用布置原则，及针对桥梁、建筑的专项应用要点：

一、通用核心原则：适用于所有结构场景

无论桥梁还是建筑，橡胶支座布置需遵循以下基础原则，确保支座与结构协同工作：

1. 受力均匀原则：避免局部应力集中

荷载对称分配：支座布置需与结构荷载分布匹配，确保每个支座承担的竖向荷载均匀（偏差通常≤10%），避***个支座超载（如墩台顶部按 “等间距、对称” 布置支座，对应梁体或屋盖的受力支点）。

例：简支梁桥每跨两端的墩台上，各布置 2 个板式橡胶支座（对称于梁体中心线），确保梁体自重均匀传递至墩台；若梁体较宽（＞12m），可增加支座数量（如每端 3 个），但需***间距均匀。

避***点受力：严禁仅在结构某一侧布置支座（如桥梁墩台仅单侧设支座），防止结构因受力偏心产生倾斜、开裂；对于曲线桥、异形结构，需通过支座数量调整（如加密内侧支座）平衡径向荷载。

2. 变形协调原则：适应结构位移与转角

位移方向匹配：支座的 “位移方向”（单向 / 双向）需与结构变形方向一致，避免位移受阻产生附加内力。

例：直线桥梁的温度变形以 “纵向”（沿桥长方向）为主，墩台支座应选用 “单向位移型”（如盆式支座的位移箭头沿纵向）；曲线桥梁存在 “纵向 + 径向” 双向变形，需在曲线内侧墩台布置 “双向位移型” 支座，外侧布置 “单向位移型” 支座。

转角适应匹配：支座的 “转角能力” 需覆盖结构转角（如梁体弯曲转角、地基沉降转角），避免支座因转角不足产生局部压溃。

例：大跨径连续梁桥的中间墩台（梁体负弯矩区）转角较大（可达 0.08rad），需选用转角能力强的盆式或球形支座；两端边墩转角较小（≤0.05rad），可选用普通板式支座。

3. 安全冗余原则：应对突发荷载与故障

冗余布置：关键结构（如大跨径桥梁、重型厂房）需设置 “冗余支座”，避***个支座失效导致整体结构坍塌。

例：跨海大桥的主塔墩台，除常规支座外，可增设 “应急支座”（承载力低于主支座，但能临时承担荷载），防止主支座因腐蚀、地震损坏后结构失稳。

水平约束匹配：根据结构水平力需求（如风荷载、地震力、车辆制动力），合理布置 “抗水平支座” 与 “自由位移支座”。

例：桥梁顺桥向（纵向）需适应温度变形，支座应能自由滑动；横桥向（横向）需抵抗风荷载与车辆离心力，需通过支座锚固（如盆式支座的锚固螺栓）或设置挡块限制横向位移，避免结构横向偏移。

4. 施工与维护原则：便于安装、检修与更换

安装空间充足：支座布置需预留足够的施工空间（如盆式支座周围预留≥30cm 操作空间），便于吊装设备就位、灌浆作业与螺栓紧固；避免支座紧贴结构构件（如梁体腹板），导致安装困难。
维护可达性：支座位置需便于后期检查（如桥梁支座需能通过检修车或爬梯到达），避免布置在封闭空间（如建筑吊顶内部）；对于易老化、易损坏的支座（如板式支座），需预留更换空间（如梁体底部设置千斤顶顶升点位）。

二、桥梁工程专项布置原则：结合桥梁类型细化

桥梁是橡胶支座的主要应用场景，需根据桥梁跨径、结构形式（简支梁、连续梁、斜拉桥）调整布置方案：

1. 简支梁桥：“两端固定 + 单向位移”

布置方式：每跨梁体两端的墩台上，各布置 2-4 个支座（数量根据梁宽确定），对称于梁体中心线。
关键要求：

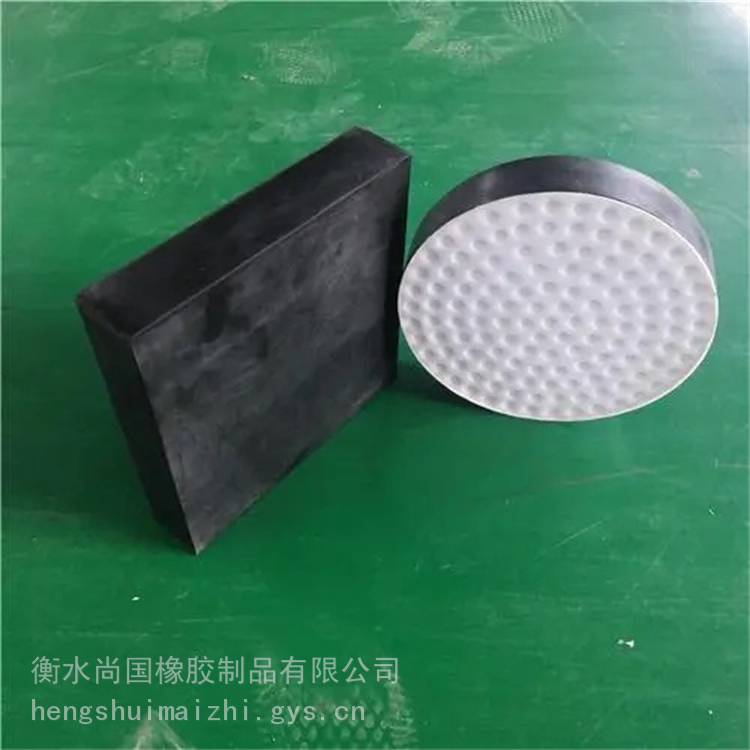

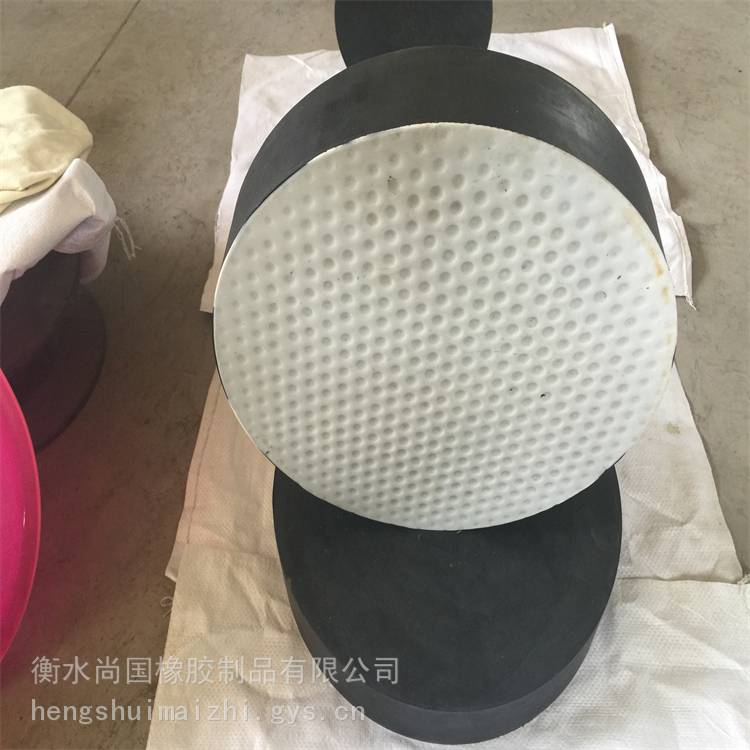

一端墩台（通常为固定端）布置 “固定支座”（如普通板式支座，限制纵向与横向位移），另一端墩台（活动端）布置 “活动支座”（如四氟滑板式板式支座，***制横向位移，允许纵向自由滑动），适应梁体温度纵向变形；
横桥向所有支座需限制横向位移（通过支座锚固或挡块），抵抗车辆离心力与风荷载。

2. 连续梁桥：“中间约束 + 两端自由”

布置方式：多跨连续梁的 “中间墩台”（负弯矩区）与 “边墩台”（正弯矩区）分别布置不同类型支座。
关键要求：

中间墩台：布置 “纵向约束型” 支座（如盆式支座，限制纵向位移），承担梁体负弯矩产生的拉力与水平力，同时允许横向微小位移（适应梁体侧弯）；
两端边墩：布置 “纵向自由型” 支座（如双向位移型盆式支座），适应梁体纵向温度变形与横向位移，减少边墩水平力；
大跨径连续梁（跨径＞50m）：中间墩台优先选用球形支座，适应较大转角，避免支座局部应力集中。

3. 斜拉桥 / 悬索桥：“主墩约束 + 辅助墩自由”

布置方式：支座主要布置在 “主塔墩台”（支撑加劲梁）与 “辅助墩台”（分担荷载），主塔墩台支座为核心受力构件。
关键要求：

主塔墩台：布置 “固定型球形支座”（限制纵向、横向位移与转角），传递加劲梁的竖向荷载、斜拉索水平力与风荷载，确保主塔受力稳定；
辅助墩台：布置 “活动型球形支座”（允许纵向位移，限制横向位移），适应加劲梁温度变形，同时分担竖向荷载，减少主塔负担；
跨中合龙段：若加劲梁为分段施工，合龙段附近支座需预留 “位移调整量”（如设置临时支座），避免合龙后支座受力不均。

4. 曲线桥：“内外侧差异化布置”

布置方式：根据曲线半径（小半径曲线桥＜200m，大半径曲线桥＞200m），内外侧墩台支座类型与数量差异化。
关键要求：

内侧墩台（曲线凹侧）：梁体径向位移与转角较大，需布置 “双向位移型球形支座”，适应纵向 + 径向双向位移与大转角；
外侧墩台（曲线凸侧）：径向位移较小，可布置 “单向位移型盆式支座”（仅允许纵向位移）；
小半径曲线桥：需加密内侧支座数量（如每端增加 1 个支座），平衡径向离心力，避免内侧支座超载。

三、建筑工程专项布置原则：结合建筑功能细化

建筑领域橡胶支座主要用于重型构件与大跨度屋盖，布置需兼顾荷载传递与空间利用：

1. 重型厂房吊车梁：“沿轨道对称布置”

布置方式：吊车梁下方沿轨道方向，按 “等间距” 布置支座（间距通常为 6-12m，根据吊车梁跨度确定）。
关键要求：

支座需限制横向位移（抵抗吊车横向水平力），允许纵向位移（适应吊车梁温度变形），优先选用 “单向位移型盆式支座”；
吊车梁两端支座需设置 “限位挡块”，防止吊车启动 / 制动时梁体纵向窜动；
支座承载力需覆盖吊车 “轮压 + 梁体自重”，安全系数≥1.5。

2. 大跨度屋盖（体育馆 / 会展中心）：“网格状或环形布置”

布置方式：根据屋盖结构形式（钢桁架、膜结构、网架），按 “受力节点” 布置支座，形成网格状（如矩形屋盖）或环形（如圆形屋盖）支撑体系。
关键要求：

屋盖中心区域：若为悬挑结构，支座需承担向上的拉力（如膜结构屋盖），需选用 “抗拉型橡胶支座”（内置抗拉钢板）；
屋盖边缘区域：需适应温度变形与风荷载，布置 “双向位移型球形支座”，允许水平位移与转角；
避免支座集中布置在屋盖薄弱部位（如桁架节点连接处），需通过荷载计算优化支座位置，平衡各节点受力。

3. 抗震建筑：“隔震支座与普通支座协同”

布置方式：地震高发区建筑（如高层建筑、医院）需采用 “隔震层”，橡胶支座（铅芯 / 高阻尼型）作为隔震构件，与普通支座协同布置。
关键要求：

隔震层布置：支座沿建筑平面 “均匀对称” 布置（如矩形建筑按 4 角 + 中间布置），确保隔震层刚度均匀，避免建筑扭转；
水平刚度匹配：隔震支座的水平刚度需小于上部结构刚度，确保地震时隔震层优先滑动，消耗地震能量；
限位措施：隔震层需设置 “水平限位挡块”，限制支座水平位移（通常≤200mm），避免支座因位移过大损坏。

四、布置原则总结：核心逻辑与注意事项

橡胶支座布置的本质是 “让支座功能与结构需求完全匹配”，需把握以下核心逻辑：

受力优先：先通过荷载计算确定支座数量、承载力与位置，再考虑变形、施工与维护需求；
差异化设计：不同部位的支座（如桥梁中间墩与边墩、建筑中心与边缘）需根据受力与变形差异，选择不同类型（位移方向、转角能力），避免 “一刀切” 布置；
合规性验证：布置方案需满足行业规范（如桥梁遵循《公路桥涵设计通用规范》JTG D60，建筑遵循《建筑抗震设计规范》GB 50011），关键参数（如支座间距、位移量）需通过结构计算软件（如 Midas、ANSYS）验证。

最终，合理的支座布置不仅能确保结构安全稳定，还能延长支座使用寿命，降低后期维护成本，是结构工程设计与施工中不可忽视的关键环节。
