固定顶式储罐带呼出接管阻火呼吸阀设计防火规范

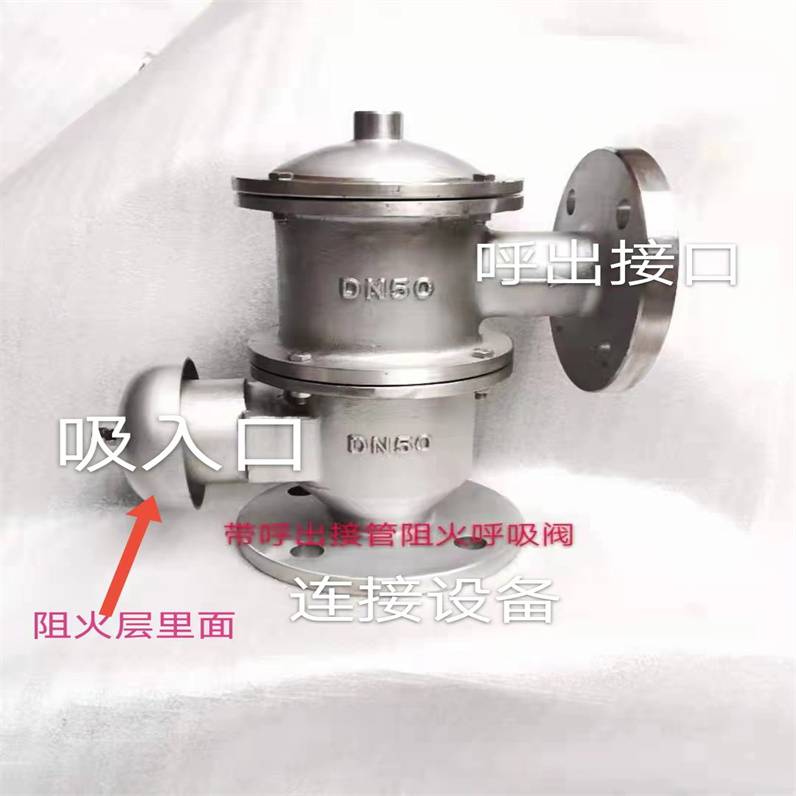

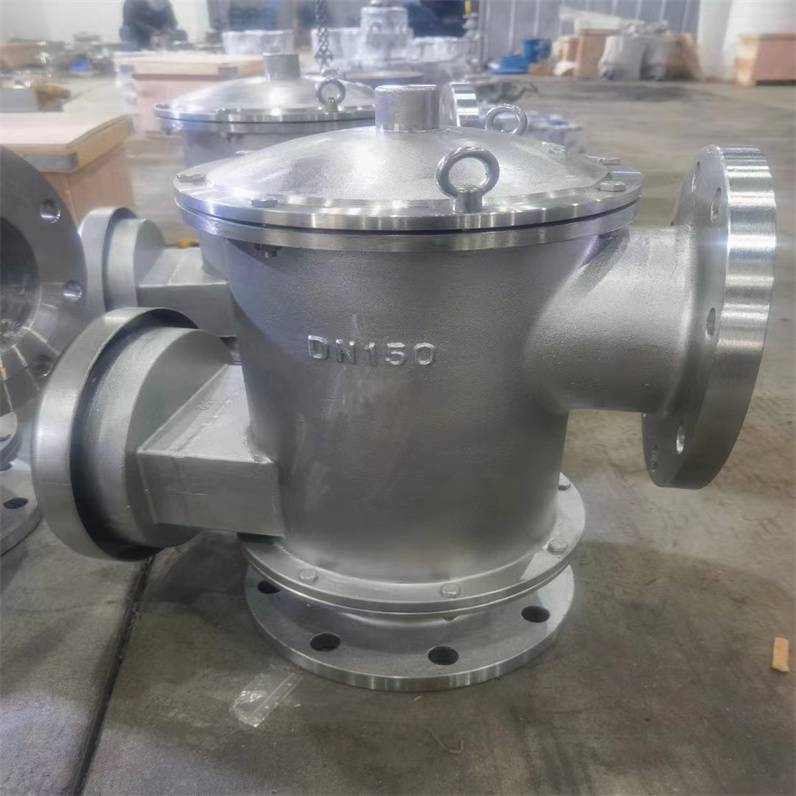

带呼出接管（阻火）呼吸阀在系统中起保护作用，在实际应用时，应根据实际需要选择其特性类型，并根据大排气量选择其通径方案。带呼出接管（阻火）呼吸阀是新型改进型呼吸阀，集合呼吸阀与储罐阻火器的双重作用。根据***《石油化工企业设计防火规范》之规定：“储存甲、乙类液体的固定式顶罐，应设阻火器和呼吸阀”。带呼出接管（阻火）呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要平衡设备，是防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。带呼出接管（阻火）呼吸阀是维护储罐气压平衡，减少介质挥发的节能产品。带呼出接管（阻火）呼吸阀是安装在固定顶罐上的通风及阻火装置，能起到减少油品蒸发损耗，控制储罐压力平衡和控制火焰的作用。它能对储罐内外压力进行自动调节等特点。

 一、固定顶式储罐带呼出接管阻火呼吸阀设计防火规范性能及特点：

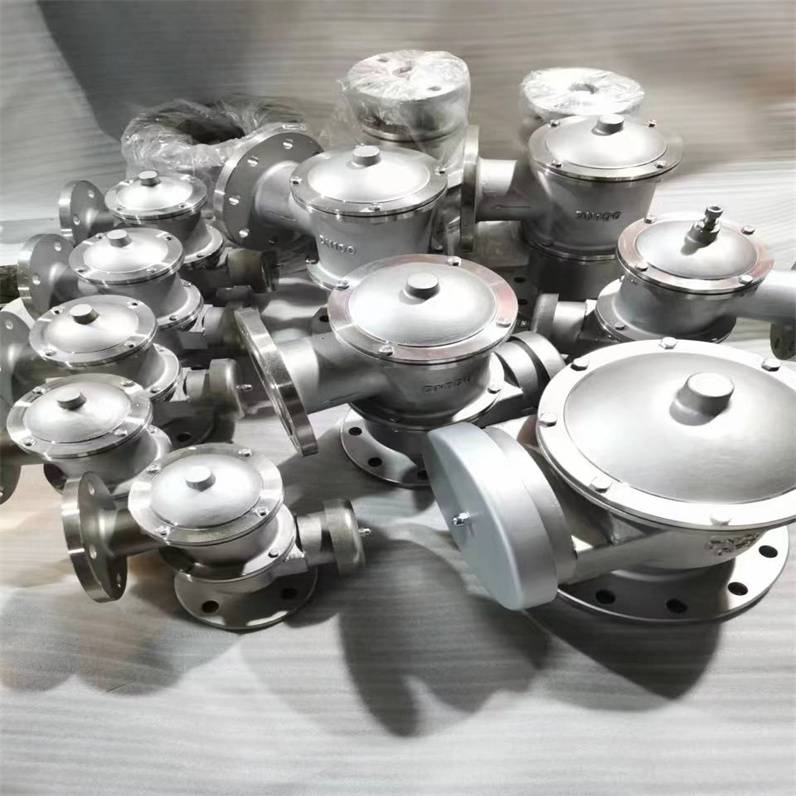

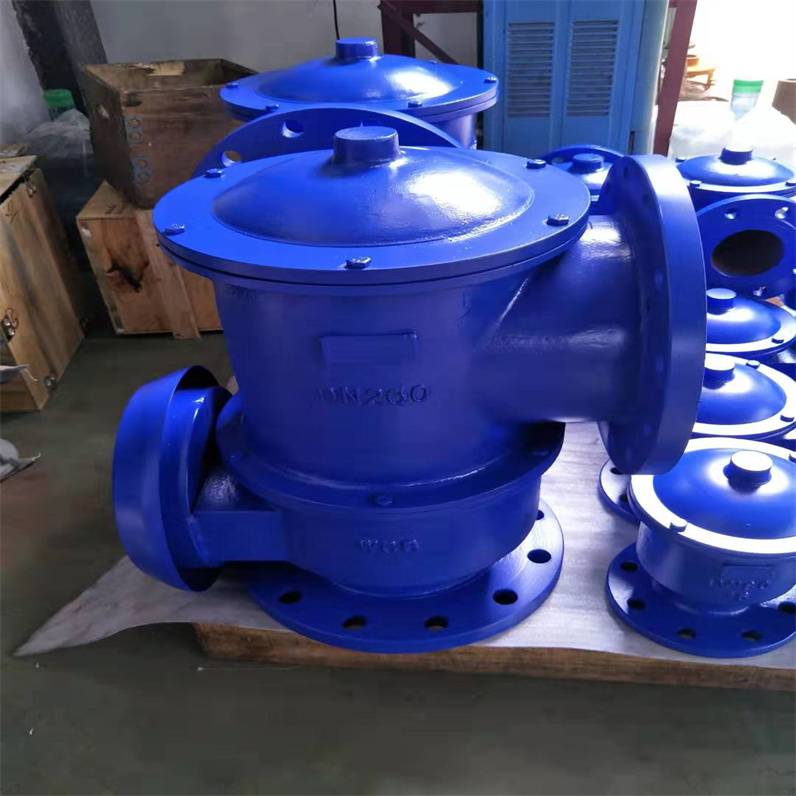

带呼出接管（阻火）呼吸阀阀盘采用四氟材料，耐低温，防冻性能好；阻火盘采用不锈钢材质，阻火性能优良；壳体选用不锈钢、铸钢和铝合金，结构紧凑，阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修，使用方便等特点。

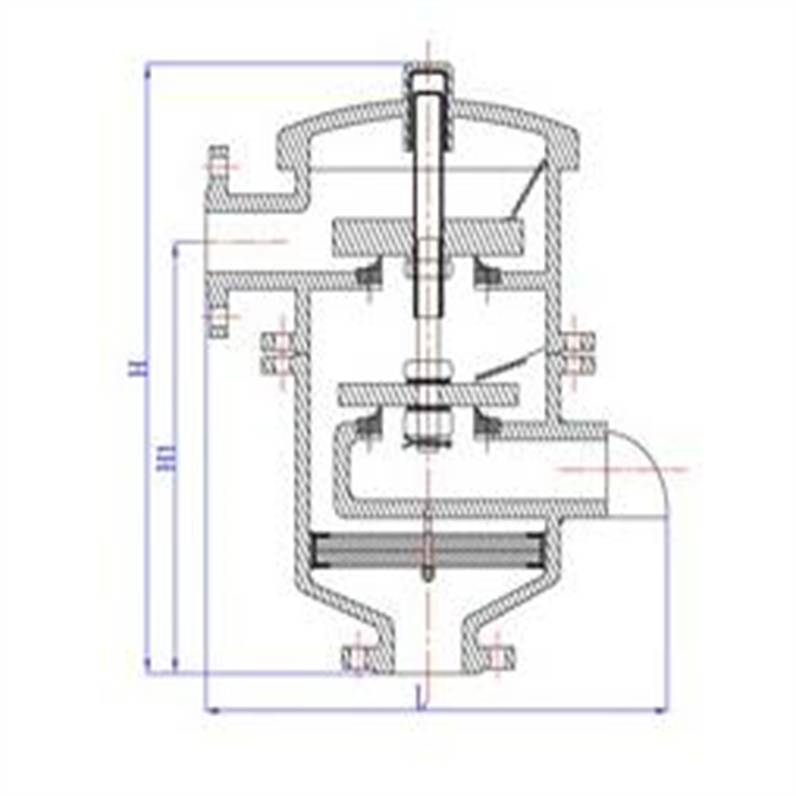

　呼吸阀的构造本质上是由1个压力阀盘(即呼气阀、和1个真空阀盘(即吸气阀、组成的,压力阀盘和真空阀盘既可并排布局,也可重复布局.其原理:当贮罐工作压力和大气压力泡相同时,压力阀和真空阀的阀盘和高压闸阀相互配合,高压闸阀旁边密封性构造有"吸咐"效用,使高压闸阀严实不漏水.当工作压力或真空值提升时,阀盘刚开始打开,因为在高压闸阀旁边仍存有着"吸咐"效用,因此仍能保持稳定的密封性.
　　当罐里工作压力上升到定压值时,将压力阀开启,罐里汽体根据呼气阀(即压力阀、侧排至外部空气中,这时真空阀因为遭受罐里正压力功效处在关掉情况.于己,当罐里工作压力降低到必须真空值时,真空阀因为大气压力的正压力功效而开启,外部的汽体根据吸气阀(即真空阀、侧进人罐里,这时压力阀处在关掉情况.在无论怎样,压力阀和真空阀不可以另外处在开启的情况.当罐里工作压力或真空值降至一切正常实际操作工作压力情况时,压力阀和真空阀处在关掉情况,终止呼吸或深吸气全过程.



　　二、固定顶式储罐带呼出接管阻火呼吸阀设计防火规范呼吸阀的功能


　　呼吸阀在正常状态下起密封作用,只有在下列条件下呼吸阀才开始工作":
　　1、储罐向外输出物料时,呼吸阀即开始向罐内吸人空气或氮气.
　　2、向储罐内灌装物料时,呼吸阀即开始将罐内气体向罐外呼出.
　　3、由于气候变化等原因引起罐内物料蒸汽压增高或降低,呼吸阀则呼出蒸汽或吸人空气或氮气(通常称热效应、.
　　4、发生火灾时,储罐因呼出气体受热引起罐内液体蒸发量剧增,呼吸阀便开始向罐外呼出,以避免储罐因超压而损坏.
　　5、在其它工况下,如挥发性液体的加压输送、内外部传热装置化学反应、操作失误等,呼吸阀则相应进行呼出或吸人,以避免储罐因超压或超真空而遭受损坏.


 固定顶式储罐带呼出接管阻火呼吸阀设计防火规范


 固定顶式储罐带呼出接管阻火呼吸阀设计防火规范

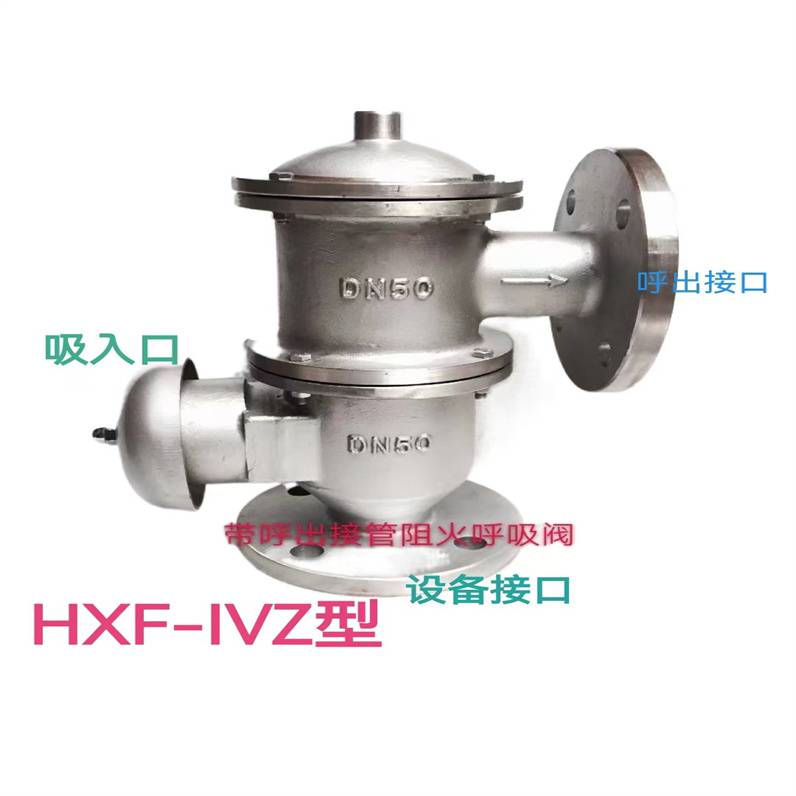

HXF-4带呼出接管阻火呼吸阀维修与保养：
为了确保呼出接管阻火呼吸阀的性能达到使用目的，阻火呼吸阀应定期进行检查和保养：
1、检查压力阀盘和真空阀盘动作是否灵活，导杆及阀封环接触面有无损伤。
2、重新安装压力盘和真空盘时应***接触面严密，导杆升降灵活。
3、启用新的呼吸阀时要清理阀盘的防震物。

1.固定顶式储罐带呼出接管阻火呼吸阀设计防火规范储罐呼吸阀的安装要求

1.1 ► 哪些储罐需要呼吸阀

根据相关安全标准，甲B、乙类液体的固定顶罐必须配备呼吸阀以保障安全。特别是《石油化工企业设计防火标准》和《建筑设计防火规范》等标准中明确指出，这些储罐必须安装呼吸阀，同时，建筑内部的锅炉和柴油发电机燃料供给管道等设备也需安装呼吸阀，确保安全。

储罐通气管管口必须配有呼吸阀，这在《石油库设计规范》及《石油天然气工程设计防火规范》中有详细说明，确保储罐在正常工作压力和负压力下安全运行。同时，呼吸阀能有效防止外部火源的侵入。

特别地，若呼吸阀可能处于环境温度小于或等于0℃的环境中，需要选用全天候式呼吸阀，以适应低温条件下的使用需求。这些都是为了确保储罐的安全运行而必须安装呼吸阀的设备。

1.2 ► 呼吸阀的技术规格与配置

呼吸阀的排气压力必须小于储罐的设计正压力，同时进气压力应大于储罐的设计负压力，以确保其正常工作。此外，在进行设计与配置时，需要根据环境的温度条件选择合适种类的呼吸阀，以适应不同的操作环境。

储罐安全附件的合理设置和定期检查十分重要。这些附件包括呼吸阀、阻火器、液压安全阀等，它们是储罐安全运行的重要保障。同时，这些设备必须符合多项标准，如《石油储罐呼吸阀》、《石油储罐液压安全阀》以及《石油储罐阻火器》等，以确保其性能符合安全要求。

022.固定顶式储罐带呼出接管阻火呼吸阀设计防火规范呼吸阀的检验与维护

2.1 ► 检验标准及程序

根据《常压储罐完整性管理》等标准，呼吸阀每年必须进行至少一次的全面检验。检验标准和程序包括审查呼吸阀的产品信息，如型号、操作压力等级、制造日期和产品合格证等，同时还需要进行外观和性能测试，以确保其符合设计和安全标准。

在检验过程中，需要审查详细的记录和报告，确保呼吸阀的安全性能和稳定运行。此外，还需确保检验项目的合格标准得到使用单位的认可，并完成相应的准备工作。

2.2 ► 维护要点与建议

呼吸阀在使用过程中可能遇到多种常见故障，包括漏气、卡死、粘结、堵塞、冻结等。其中，漏气问题通常由于阀与阀盘接触面锈蚀或划伤、阀盘或阀座变形等原因导致，而卡死故障多因安装不当或阀杆锈蚀造成。

因此，定期检查和清洁至关重要。应仔细查看呼吸阀是否存在异常现象，如常开、漏气、卡死等，并确保其密封衬垫完好无损，同时***阀盘能够灵活转动。如遇生锈和积垢，可用煤油进行清洗，维护其光滑度。年度校正需遵循相关标准，确保其在各种条件下正常运行，保障储罐的长期安全。
