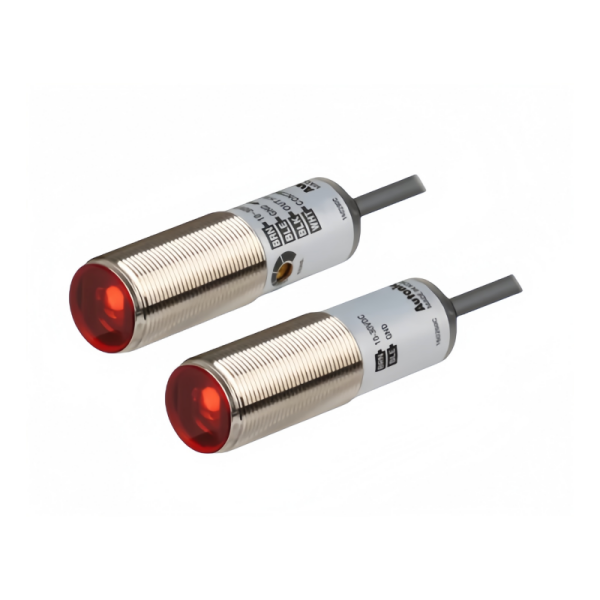

奥托尼克斯圆柱形光电传感器BRQT20M-TDTA介绍

奥托尼克斯圆柱形光电传感器BRQT20M-TDTA是一款对射型传感器，具备20m超长检测距离、1ms以下快速响应、IP67防护等级、数字信号抗干扰及灵活控制模式等特点，适用于工业自动化远距离检测场景。

核心参数

检测类型：对射型光电传感器，由发光器和收光器两部分组成，通过检测光束是否被遮挡实现物体检测。

检测距离：20m（远距离检测能力，适用于大型设备或空间布局复杂的场景）。

光源：红色LED（波长660nm），确保在常见工业环境下稳定工作。

响应时间：≤1ms（快速响应，满足高速运动物体的检测需求）。

电源电压：10-30VDC ±10%（纹波P-P: max. 10%），兼容多种直流电源。

控制输出：NPN/PNP集电极开路（灵活适配不同控制电路）。

防护等级：IP67（IEC规格），防尘防水，适应恶劣工业环境。

功能特性

超长检测距离：20m对射距离，减少安装点位，降低系统复杂度。

抗干扰能力强：采用数字信号处理技术，有效抑制环境光、电磁干扰。

快速响应：1ms以下响应时间，确保实时检测高速运动物体。

保护电路：内置电源反接保护、输出过流/短路保护，提升设备可靠性。

模式切换：通过控制线（白色）切换Light ON/Dark ON模式，适应不同应用场景。

灵敏度调节：部分型号支持外部电位器调节灵敏度（对射型除外）。

安装便捷：M18固定螺母设计，4个安装螺母孔，简化现场布线。

应用场景

物流自动化：检测输送带上货物位置，实现分拣、定位控制。

包装机械：监测包装材料存在性，防止漏包或错包。

电子制造：检测元件插装是否到位，确保组装精度。

安全防护：在危险区域设置光幕，人员或物体进入时触发报警或停机。

交通监控：检测车辆通过，用于计费或信号控制。

接线与操作

发光器接线：

棕色线：电源正极（+V）。

蓝色线：电源负极（0V）。

黑色线：信号输出（对射型发光器无此线）。

收光器接线：

棕色线：电源正极（+V）。

蓝色线：电源负极（0V）。

黑色线：信号输出（NPN/PNP集电极开路）。

白色线：控制线（切换Light ON/Dark ON模式）。

动作模式：

Light ON：光束接通时输出信号（默认模式）。

Dark ON：光束被遮挡时输出信号（通过白色控制线切换）。
