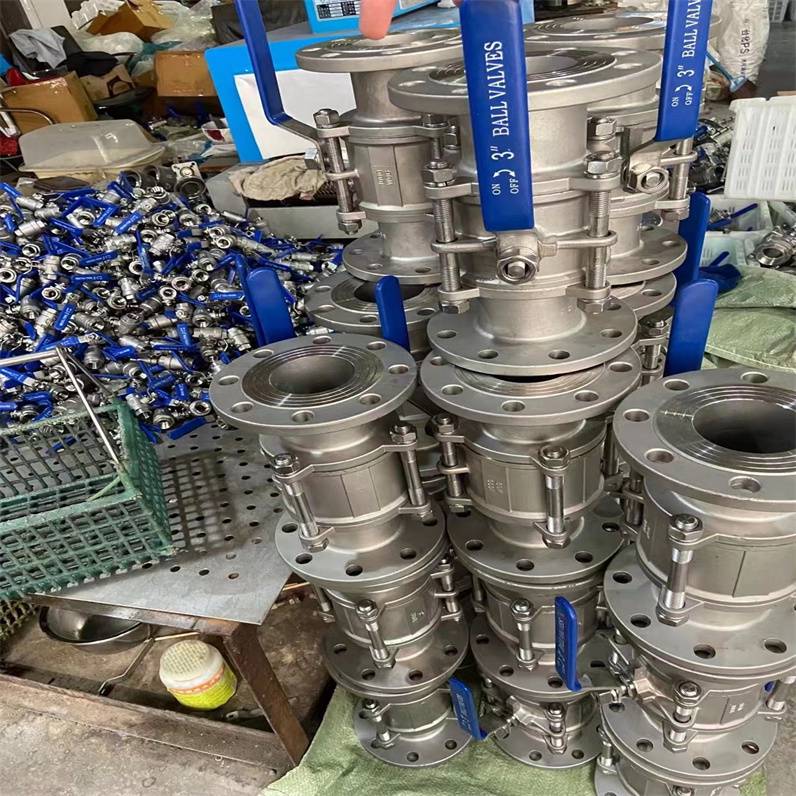

一、GU手动固定法兰式高真空球阀安装维护真空球阀的定义及分类

真空球阀是一种用于维持真空状态下不漏气或不进气的密封阀门，其关键部件是球体，分为固定式和旋转式两种。根据阀门的连接方式，分为法兰式、螺纹式和焊接式三种。高真空球阀是一种专门设计用于高真空或超高真空系统中的球阀，用来切断或接通真空管路中的气体流通。高真空球阀通常采用不锈钢材质，配备真空密封设计（如金属密封或弹性密封），能够满足高真空条件下的密封性和耐用性要求，广泛应用于半导体、航天、科研实验、光电和精密仪器等领域。

二、GU手动固定法兰式高真空球阀安装维护真空球阀的规格参数

1.公称口径：一般采用标准公称通径，常见规格有DN15~DN600。

2.适用真空度：通常为10-5~10-7帕，也可根据用户需求定制。

3.工作压力：通常为常温下不高于1.6MPa，高温下不高于0.6MPa。

4.适用温度：常温下为-25℃~+200℃，高温下为-40℃~+450℃。

5.材质选择：主要有不锈钢、碳钢、铸铁等材质可供选择，也可根据用户需求选择其他特殊材质。

6.密封材料：一般采用PTFE或金属密封结构，可根据不同介质选择不同结构的密封材料。

三、GU手动固定法兰式高真空球阀安装维护真空球阀的应用领域

真空球阀广泛应用于航空、航天、电子、化工、轻工等领域，尤其在半导体、真空冷却、真空干燥等高科技领域得到广泛的应用。同时，真空球阀还被应用于真空系统中，如真空舱、抽气系统、输送管道等。

高真空球阀的特点

优异的密封性能

真空密封采用金属密封（如焊接金属波纹管）或弹性密封（如氟橡胶、PTFE），在高真空下可实现零泄漏。

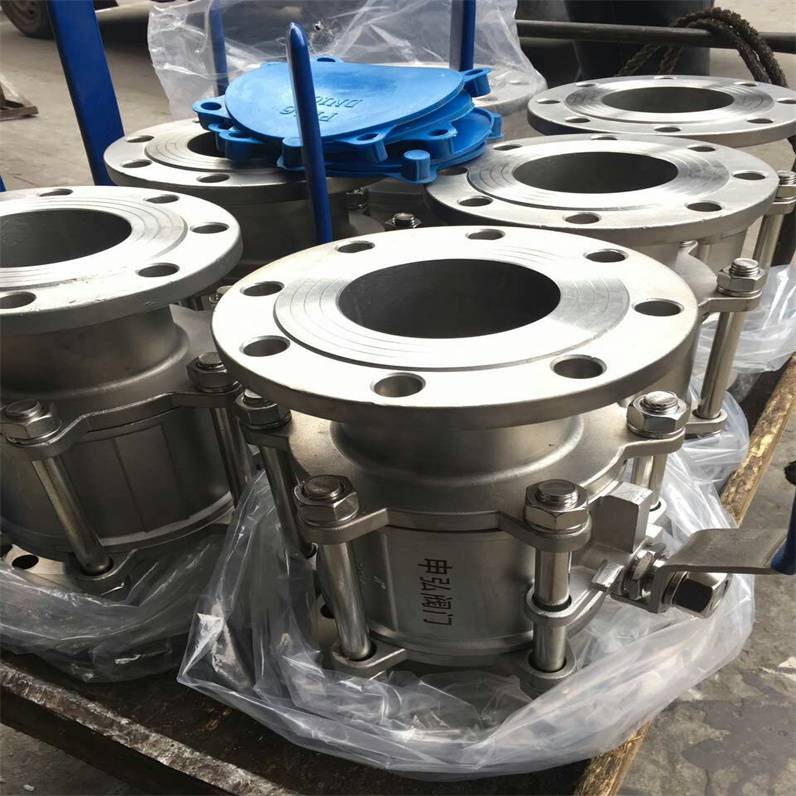

GU手动固定法兰式高真空球阀安装维护高真空球阀的结构组成

耐高真空

适用于10⁻¹～10⁻⁸ Pa的真空度，甚至更高的超高真空条件。

结构紧凑

阀体小巧，适合高真空系统的紧凑布局。

耐腐蚀性强

阀体多采用不锈钢制造，能够抵抗真空环境下腐蚀性气体的影响。

操作灵活

可手动、电动或气动控制，启闭迅速。

低排气率

材料经过特殊处理，减少阀体内表面和密封件的排气量，提高真空系统稳定性。

长寿命设计

使用寿命长，密封性能稳定可靠，适合频繁开关操作。

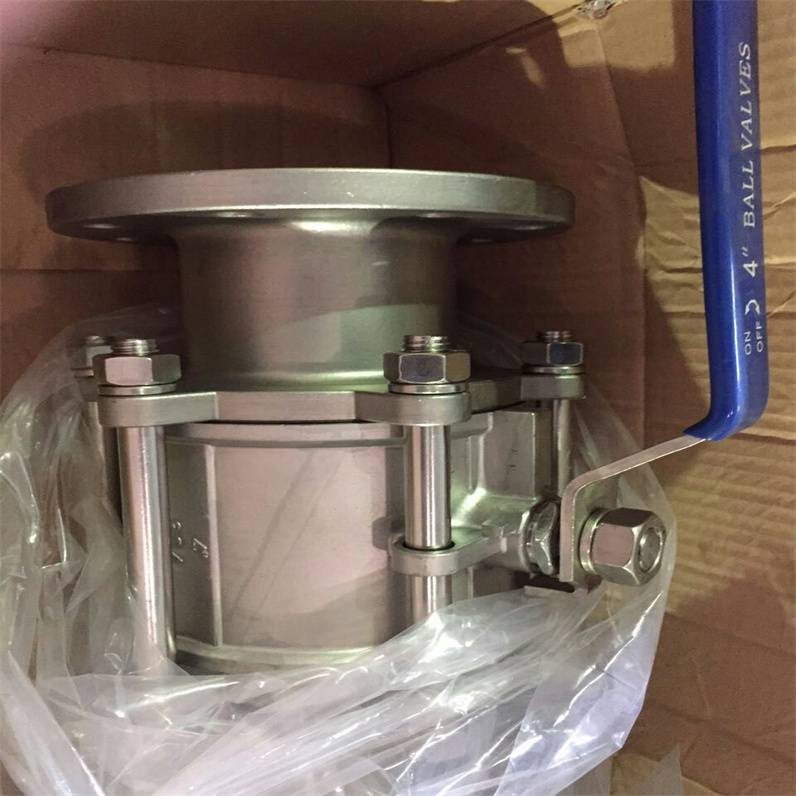

阀体

通常采用不锈钢材料，满足高真空及腐蚀性介质的要求。

球体

精密加工的不锈钢球体，确保高真空环境下的低摩擦和高密封性。

阀座

根据需求选用金属密封或软密封（如PTFE、氟橡胶）。

阀杆

防吹出设计，传递扭矩实现启闭，采用真空密封设计。

密封件

金属波纹管、弹性密封圈等材料，确保真空下的零泄漏。

驱动装置

可选手动操作、电动执行器或气动执行器，实现自动化控制。

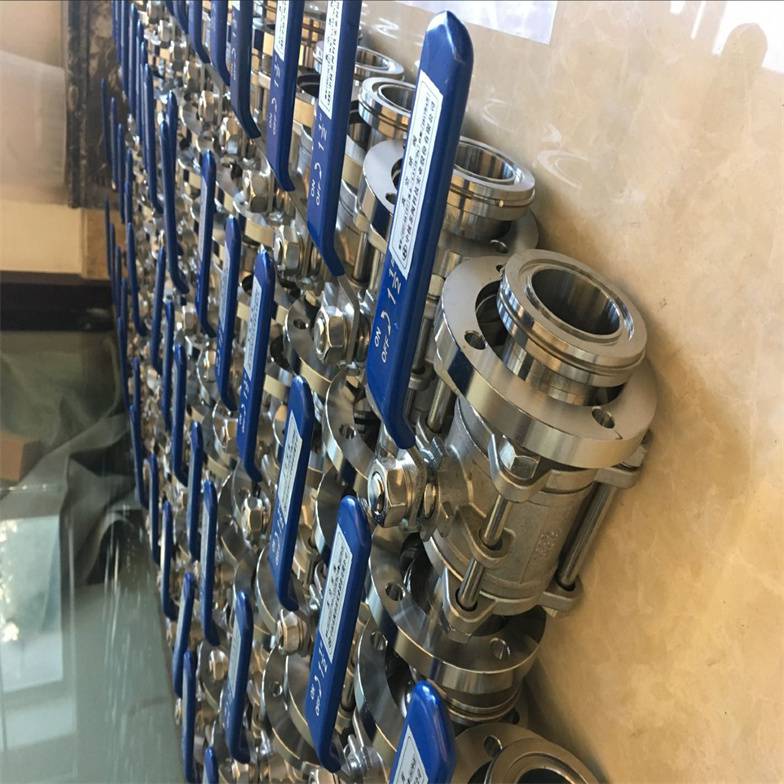

接口类型

可配CF法兰、KF法兰、***法兰或真空焊接接口，适应不同的真空系统。

高真空球阀的工作原理

启闭控制

通过手柄、气动或电动执行器驱动阀杆，旋转球体90°实现管路的启闭控制。

密封保持

在关闭状态，球体与阀座贴合，配合真空密封件，阻止真空泄漏。

全开状态

球体流道与管道流道对齐，确保气流畅通，保持真空系统的高效运行。

高真空球阀的优点

适用范围广

能满足高真空、超高真空以及少量正压工况。

密封可靠性高

真空密封技术确保零泄漏，保障系统稳定性。

耐用性强

经过抛光处理和真空脱气处理的部件，能长期工作在高真空环境。

操作便捷

手动和自动化控制选择灵活，满足不同真空系统需求。

低维护成本

高精度制造与优质材料，减少了长期维护的频率和成本。

高真空球阀的应用领域

半导体制造

适用于真空镀膜设备、刻蚀机等高真空环境。

光电行业

用于真空光学设备、激光真空系统。

科研实验室

真空实验设备中的流量切断或切换控制。

航天领域

用于航天器真空测试系统和模拟高真空条件。

精密制造

涉及真空封装和真空热处理的设备。

核工业

高真空系统中的流体控制和安全切断。

高真空球阀的选型要点

真空度要求

根据系统要求选择适应的真空范围（如高真空或超高真空）。

密封形式

金属密封：适用于高温、超高真空等苛刻工况。
软密封：适用于中低真空系统，性价比高。

材质选择

通常选择304、316L不锈钢，必要时选择耐腐蚀合金。

接口方式

根据系统管路接口选择CF、KF、***法兰或真空焊接。

驱动方式

手动适合简单系统，气动或电动适用于自动化系统。

工作温度

确保阀门材质和密封件耐高温性能满足实际工况需求。

高真空球阀的维护保养

清洁保养

定期清理阀体内表面和球体，防止污染物影响密封性能。

润滑处理

使用真空专用润滑剂，减少球体与阀座的磨损。

密封件更换

发现密封件老化或损坏时，及时更换以确保真空度。

表面防腐

阀门外表面需定期清洁，以防腐蚀性气体导致的损坏。

动作检查

定期测试阀门启闭灵活性，确保球体、阀杆运行正常。

GU手动固定法兰式高真空球阀安装维护总结

高真空球阀是高真空系统中不可或缺的关键部件，其优异的密封性、耐高真空性能和适应性，使其能够满足多种工业及科研领域的应用需求。合理选型和科学维护，可***提升真空系统的效率与安全性。

球阀安装全攻略：预备工作、详细步骤及使用须知
在阀门行业中，球阀的安装与使用是每位从业者必须掌握的技能。那么，如何正确安装球阀？在安装前又需做好哪些准备工作呢？同时，在使用过程中又有哪些事项需要我们特别留意呢？接下来，我们将为您一一解答这些问题，助您轻松掌握球阀的安装与使用技巧。

GU手动固定法兰式高真空球阀安装维护球阀安装前的准备

确保前后管道同轴，两法兰密封面平行。管道需能承受球阀重量，否则应配适当支撑。
***吹扫阀前后管线，清除油污、焊渣及其他杂质。
核对球阀标志，确认完好无损。多次开关以验证其性能。
移除球阀两端连接法兰的保护件。
检查并清洗阀孔，确保无异物，以防损伤阀座密封面。

球阀安装步骤

将球阀装上管线，注意任何一端都可装在上游端。手柄驱动的球阀可任意位置安装，但齿轮箱或气动球阀应直立安装，即驱动装置在上方。
在阀法兰与管线法兰间装上密封垫，按管路设计要求进行。
逐次、对称、均匀地拧紧法兰上的螺栓。
若采用气动驱动器，需连接气动管线。

球阀安装后检查

操作驱动器多次启闭球阀，确保灵活无卡涩。
按管路设计要求检查管道与球阀间法兰结合面的密封性能。

球阀的使用注意事项

拆卸分解前必须确认球阀上、下游管道已卸压。
清洗非金属零件后应立即取出，避免长时间浸泡。
装配时螺栓需对称、逐步、均匀地拧紧。
使用与球阀中零件及工作介质相容的清洗剂。若工作介质为燃气，可用汽油清洗金属件，非金属件用纯净水或酒精清洗。
分解下来的零件可用浸洗方式清洗，金属件可用浸渍有清洗剂的绸布擦洗，以确保去除所有油脂、污垢等。
6、在分解和再装配球阀时，必须格外小心，以免损伤任何零件的密封面，特别是非金属零件。当取出O型圈时，建议使用专用工具以确保操作正确。

7、清洗完成后，需要等待被洗壁面的清洗剂完全挥发（可以用未浸清洗剂的绸布擦拭确认）。但请注意，清洗后的零件不得长时间搁置，以防生锈或被灰尘污染。

8、在装配新零件之前，也必须确保它们已经清洗干净。

9、润滑是装配过程中不可或缺的一环。应使用与球阀金属材料、橡胶件、塑料件及工作介质均相容的润滑脂。例如，当工作介质为燃气时，可以选择特221润滑脂。在密封件安装槽、橡胶密封件以及阀杆的密封面和摩擦面上，都应涂抹一层薄润滑脂。

10、装配过程中，应确保零件表面上或内腔中没有任何金属碎屑、纤维、油脂（除非是规定使用的）、灰尘及其它杂质或异物，以避免污染或粘附。

四、GU手动固定法兰式高真空球阀安装维护注意事项

1.真空球阀质量问题对于真空系统的运行和使用具有至关重要的影响，所以选择厂家要注意其信誉度和质量***。

2.真空球阀一般应用于连续工作环境下，不适用于频繁的开关操作。

3.在使用真空球阀时，要注意周边环境气压的影响，避免因高差引起漏气现象。

【GU手动固定法兰式高真空球阀安装维护结语】

本文从***出发，对真空球阀的规格参数及应用进行了详细的解析，希望能够为读者提供更加全面的选购指南。同时，在使用真空球阀时，也应严格遵守标准规定及注意事项，以确保其正常运行。

安装前的准备工作

检查阀门部件：收到高真空不锈钢球阀后，首先要对阀门进行全面检查。查看阀体、球体、阀杆、密封件等部件是否完好无损，有无裂缝、砂眼、划伤等缺陷。特别要注意检查密封面的平整度和光洁度，因为密封面的质量直接影响阀门的密封性能。例如，可以使用强光手电筒照射密封面，观察是否有细微的瑕疵。

清洁工作：对阀门进行***清洁是安装前***的步骤。清除阀门在制造、运输或储存过程中可能沾染的油污、灰尘、铁屑等杂质。可以使用干净的棉布蘸取适量的清洁剂进行擦拭，对于难以清除的杂质，可以使用小型毛刷轻轻刷除。同时，对即将安装阀门的管道系统也要进行清洁，防止管道内的杂质进入阀门。

核对安装尺寸和规格：确认球阀的型号、规格与管道系统的要求相匹配。包括公称通径、压力等级、连接方式等参数都要与管道一致。例如，公称通径必须与管道的内径相同，以确保良好的流体连接；检查法兰连接的球阀时，要核对法兰的尺寸和标准（如 PN 系列或 Class 系列）是否与管道法兰相符合。

准备安装工具：根据阀门的连接方式和安装要求，准备好相应的安装工具。如对于法兰连接的球阀，需要准备扳手、垫片、螺栓等工具和材料；对于螺纹连接的球阀，需要准备管钳等工具。

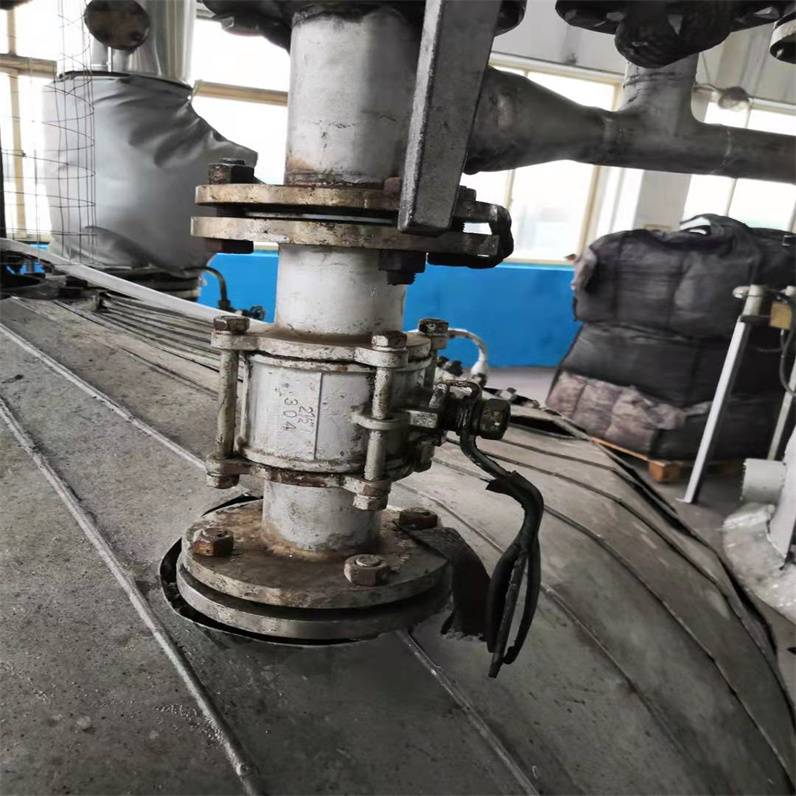

安装过程中的要点

确定安装方向：高真空不锈钢球阀通常有明确的流向标识，安装时要确保阀门的流向与管道内流体的流向一致。如果没有流向标识，一般情况下，可将介质的进口端连接到球体的一侧，出口端连接到球体的另一侧。这是因为球阀的内部结构设计可能会影响其流体阻力和密封性能，如果安装方向错误，可能会导致流体阻力增大，甚至影响阀门的正常关闭和密封。

法兰连接方式安装：

安装垫片：如果是法兰连接，先将垫片放置在两个法兰之间。垫片的材质要根据介质的性质和工作环境来选择，如在高温环境下可选用金属垫片，在一般的真空环境下可选用橡胶垫片。确保垫片的内径略大于管道内径，外径与法兰外径相同，并且放置平整，没有褶皱或扭曲。

对齐法兰并插入螺栓：将球阀的法兰与管道的法兰对齐，确保法兰孔完全对准。然后插入螺栓，注意螺栓要全部插入，并且长度合适，不能过长或过短。

拧紧螺栓：使用扳手按照对角线的方式逐步拧紧螺栓，使法兰均匀地压紧垫片。拧紧过程中要注意控制拧紧力度，不能过紧或过松。一般来说，要按照制造商提供的扭矩参数进行拧紧，如没有提供具体参数，可根据螺栓的规格和法兰的压力等级来确定合适的扭矩，通常小型法兰螺栓的拧紧扭矩在几十牛米到一二百牛米之间。

螺纹连接方式安装：

缠绕密封材料（如需要）：对于螺纹连接的球阀，如果需要加强密封，可在螺纹部分缠绕适量的密封材料，如聚四氟乙烯生料带。缠绕时要注意方向，一般是顺着螺纹方向缠绕，并且要均匀、紧密，缠绕层数根据螺纹的尺寸和密封要求而定，一般为 3 - 5 层。

旋入阀门：将球阀的螺纹端旋入管道的螺纹接口，使用管钳等工具进行操作。在旋入过程中，要确保阀门的轴线与管道的轴线重合，避免歪斜。同时，要注意旋入的深度，一般要使阀门的端面与管道的端面齐平或略突出一点。

焊接连接方式安装（如果适用）：

坡口准备（如果需要）：对于焊接连接的球阀，在焊接前要对焊接部位进行坡口准备。根据阀体和管道的材质、壁厚等因素，确定坡口的形式（如 V 型坡口、U 型坡口等）和尺寸。坡口的加工要符合焊接工艺的要求，表面要平整、光洁，无油污、铁锈等杂质。

定位与点焊：将球阀与管道进行定位，使两者的焊接部位对准。然后进行点焊，点焊的位置要均匀分布，点焊的长度和厚度要适当，一般点焊长度为 10 - 20mm，厚度为 2 - 3mm。点焊后要检查阀门的位置是否正确，如有偏差要及时调整。

正式焊接：选择合适的焊接工艺和焊接材料，如对于不锈钢阀体和管道，常用的焊接方法是氩弧焊。在焊接过程中，要注意控制焊接速度、电流和电压等参数，防止阀体过热变形。同时，要对焊接部位进行保护，避免氧化。焊接完成后，需要对焊接质量进行检查，如通过无损检测方法（如 X 光探伤、超声波探伤等）检查是否存在焊接缺陷。

GU手动固定法兰式高真空球阀安装维护安装后的检查与调试

密封性检查：安装完成后，首先要进行密封性检查。可以采用气压试验或水压试验的方法来检测阀门的密封性能。对于高真空球阀，气压试验更为常用。在阀门关闭状态下，向阀门一侧的管道内充入一定压力的气体（如氮气），然后使用检漏仪或肥皂水溶液等方法检查阀门是否有泄漏。如果发现泄漏，需要仔细检查密封部位，找出泄漏原因并进行修复。

操作灵活性检查：检查球阀的操作是否灵活。手动操作阀门的手柄或手轮，确保球体能够顺畅地旋转，没有卡滞、跳动等异常现象。如果阀门是通过电动或气动执行机构操作的，要连接好电源或气源，进行远程操作测试，检查执行机构与阀杆之间的连接是否正常，阀门的开启和关闭动作是否准确、快速。
与管道系统的协同检查：检查球阀安装后与整个管道系统是否协调。包括检查阀门的安装位置是否合适，是否便于操作和维护；阀门与相邻管道、设备之间是否存在干涉等问题。同时，还要检查管道系统的支撑和吊架是否合理，以确保阀门在运行过程中不会因管道的振动、位移等因素而受到影响。
