SPMI（System Power Management Interface）即系统电源管理接口，是芯片半导体厂商用于管理芯片电源模块的通信协议。SPMI协议分析仪是监视、分析和记录SPMI总线数据的工具，相当于给SPMI总线安装了一台高清记录仪和翻译机器。接下来由欧奥电子oiosys为您讲述示波器与SPMI协议分析仪的区别，从测试维度、分析能力和应用场景这三个关键差异展开讲述，让您对两者的区别一目了然。

一、测量维度：信号表象 VS 协议内核

无论是模拟示波器还是数字示波器，它的主要功能是捕捉电信号的物理特性，其工作原理都是通过探头采集被测点的信号，经过放大和模数转换后，在屏幕上显示信号的波形曲线。工程师看波形的幅值、上升沿/下降沿时间、脉冲宽度等参数来判定信号过冲、噪声、失真等现象。这种测量停留在 “信号表象”，无法分析出电信号背后的逻辑信息与数据内容。

SPMI协议分析仪突破了物理信号的测量局限。它不仅能采集物理信号，还能通过内置的协议解析算法，将电信号转化为可读懂的协议帧数据,包括起始位、地址位、命令码、数据段、校验位等一系列信息。这种 “穿透信号看内核” 的能力，是普通示波器无法实现的。

二、协议解析：通用测量 VS 协议深度解析

示波器具有通用性的测量特性，只能对所有电信号进行统一的物理参数测量，不针对特定协议设计。即使支持 I2C、SPI 这些常见总线的 “协议解码” 功能的高端示波器，它的解析能力也只局限于基础的帧格式识别，工程师还需要手动配置时钟极性、波特率、数据位等参数，其解析结果只是简单地址和数据显示，无法实现复杂协议的深层次解析。对于SPMI协议中的多主设备通信、总线仲裁、错误重传机制等复杂情况，示波器根本无法识别，只能显示混乱的波形，无法提供有效信息。

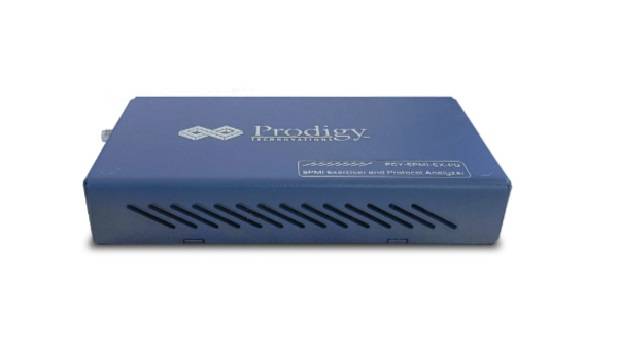

SPMI 协议分析仪拥有定制化的协议深度解析能力。以Prodigy SPMI协议分析仪为例，它可以实现以下功能：

l 支持 SPMI v 1.0/ 2.0 规范

l 可将其配置为主设备或从设备

l 支持主控功能

l 支持具有请求能力的从属设备（RCS）功能

l 支持复杂的 BUS 仲裁程序

l 生成不同的 SPMI 数据包

l 错误注入，如奇偶校验错误、ACK/NACK 错误和跳过 SSC 错误

l 可变 SPMI 数据速度（32kHz – 26Mhz1）、电压驱动级别（1.2 或 1.8）和占空比（25%%,50%% 和 75%）。

l 同时生成 SPMI 流量和总线协议解码

l 向硬盘/SSD 连续传输协议数据流

l 协议解码总线时序图

l 主/从活动列表视图

l 协议解码数据中的错误分析

l 能够编写练习器脚本，将多个在不同数据速度下生成数据帧

l USB2/3 主机接口

l 支持 Python 和 C++ 的自动化 API

l 可根据不断发展的 SPMI 规范灵活升级设备

l 可选的《协议执行合规性声明》（PICS）支持脚本

Prodigy 这种高端的SPMI协议分析仪支持协议流量统计、时序合规性检查（如判断帧间隔是否符合协议规定的最小时间）等功能，普通示波器是无法做到的。

三、应用场景：通用调试 VS 专项测试

示波器具备通用性和广泛性的应用，覆盖了电子产品的研发、生产和维修的全过程。无论是模拟电路还是数字电路，无论是低频还是高频信号，普通示波器都能发挥作用，是电子工程师的 “万能工具”。但这种通用性也决定了它在特定协议测试中的局限性，对比SPMI这类专用协议，它只能提供基础的信号波形，无法满足协议调试的关键需求。

SPMI 协议分析仪具有高度专业性的应用场景，主要针对采用 SPMI 协议的电源管理系统测试。在智能手机、物联网等移动终端中，电源管理芯片（PMIC）与主控芯片（SoC）之间通过 SPMI 协议实现通信，负责动态调整 CPU、GPU、显示屏等模块的供电电压与电流，以实现节能与性能平衡。在这些设备的研发过程中，工程师需要解决 SPMI 协议通信的各类问题：例如，SPMI 总线存在帧丢失导致某模块供电中断，PMIC 未正确接收 SoC 的电压调整命令导致设备功耗过高等等。这时侯SPMI协议分析仪的作用就体现出来了：它能实时捕获 SPMI 总线上的所有通信数据，精准定位命令发送错误、响应超时、数据校验失败等问题；在生产环节，它还可用于 SPMI 协议的一致性测试，判断产品是否符合协议规范，确保批量生产的设备稳定运行。

通过以上三个关键差异，相信您已经能清楚了解SPMI 协议分析仪与普通示波器的区别。若您还想了解SPMI协议分析仪的具体型号推荐，或有特定测试场景下的工具选择疑问，欢迎联系欧奥电子oiosys,我们将为您提供SPMI测试工具以及相关的技术支持。
