SAT600 - 万向轴对中技能训练实训装置台主要用于轴系对中技术的实训教学与技能培训，以下是关于其对中技术实训的相关内容：

实训目的

通过使用该实训装置台，使学员掌握轴系对中的原理和方法，能够熟练运用激光对中仪等工具进行万向轴的对中操作，提高学员在机械传动领域的实际动手能力和解决问题的能力。

实训内容

设备认知：熟悉 SAT600 实训装置台的各个组成部分，包括工装夹具、万向轴、三相异步电动机、减速器、激光对中仪等的结构和功能。
对中原理学习：理解通过调整三相异步电动机的空间位置，使两侧激光束射到对面靶标中心来实现轴系对中的原理。掌握利用调整底座、调整块和调整螺栓等工装夹具进行电机位置调整的方法。

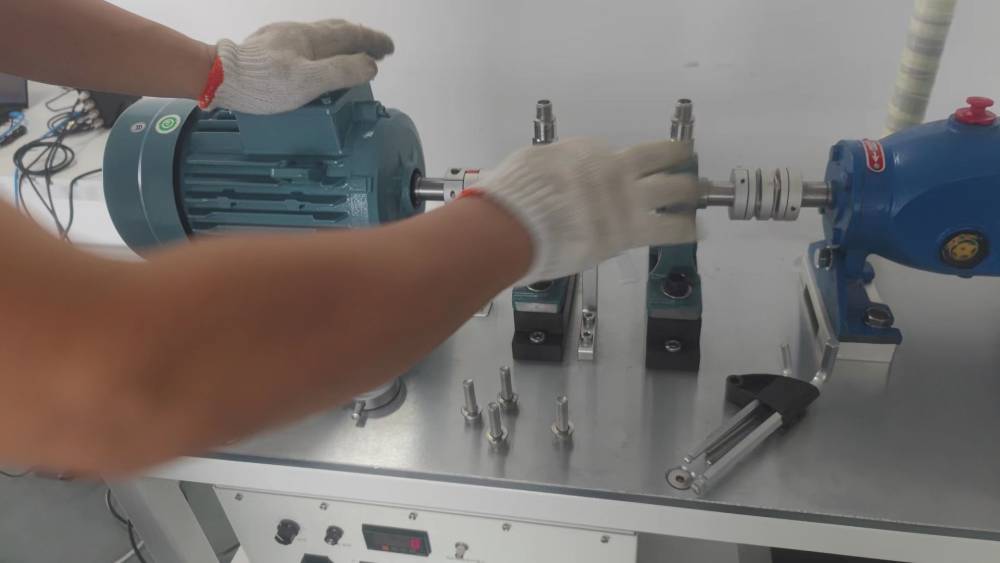

对中操作实训：首***行设备的安装与调试，然后使用激光对中仪进行初始测量，获取电机与减速器之间的不对中数据。根据测量结果，通过调整机构调整电机的位置，逐步使激光束对准靶标中心，实现***对中。在对中过程中，需要运用各种工具，如塞尺、框式水平仪等进行辅助测量和调整。
对中效果验证：完成对中操作后，启动三相异步电动机，通过电气控制箱实现电机的正反转，观察减速器的运行情况，检查轴系对中的效果。同时，可以再次使用激光对中仪进行复查，确保对中精度符合要求。
数据记录与分析：记录对中过程中的各项数据，包括初始不对中量、调整量、最终对中精度等。对数据进行分析，总结对中操作的经验和技巧，分析可能影响对中精度的因素。

结构原理

减速器通过轴固定安装的万向轴联轴器与三相异步电动机进行连接。

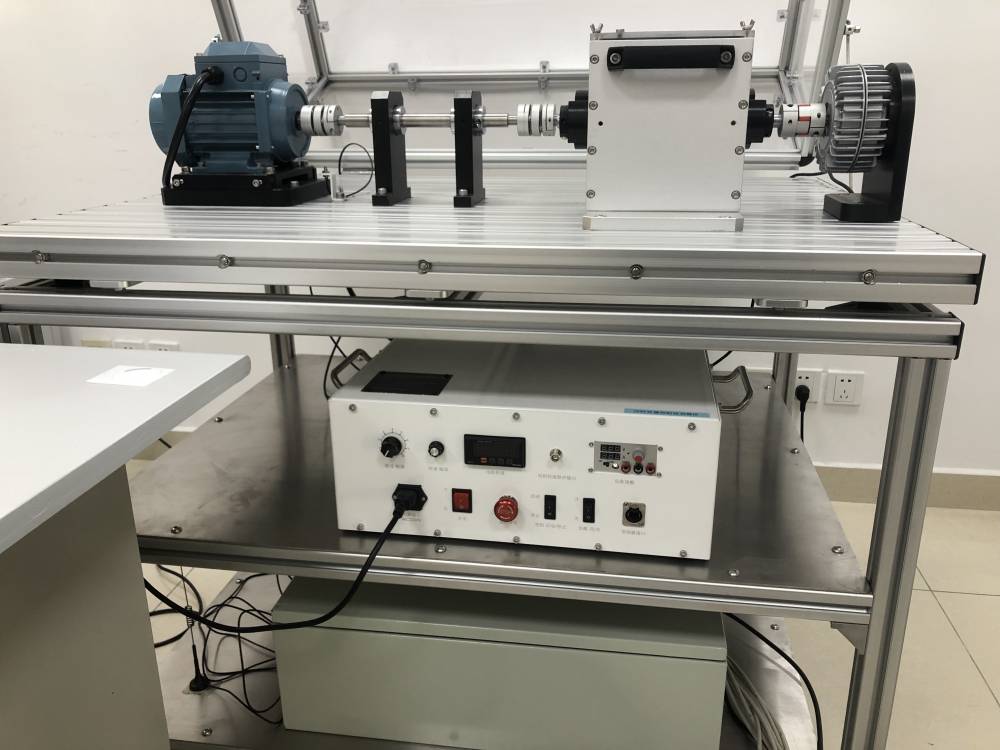

三相异步电机通过工装夹具：包括调整底座、调整块和调整螺栓等机构，调整底座通过其底部的滑槽安装在位于工作平台上的滑轨上，在调整底座表面中央位置固定安装有三相异步电动机，在调整底座两侧位于工作平台上安装有四组调整块，在每组调整块上各安装有一组激光对中仪和靶标。利用调整机构调整三相异步电动机的空间位置，使两侧的激光束各自射到对面靶标的中心，从而实现三相异步电动机减速机的轴系对中；然后通过电气控制箱实现三相异步电动机的正反转，并且带动减速机的转动。
