HM-TD2537T-15/Q 海康微影测温防火热成像双光谱防爆筒机 应用于防爆小场景 热成像分辨率384×288 热成像帧频50 Hz:25fps 热成像像元尺寸17 μm 热成像响应波段8~14μm 热成像焦距15mm 测温范围-20℃~150℃,0℃~650℃ 测温精度±2℃或者量程的±2%(取zui大值) 可见光400万星光级1/2.7英寸镜头4.27mm，30米红外补光 区域入侵检测、越界检测、进入区域检测、离开区域检测功能 POE、AC220V 直接供电 不锈钢材质构造，适合腐蚀性环境使用 HM-TD2537T-15/Q

HM-TD2537T-15/Q

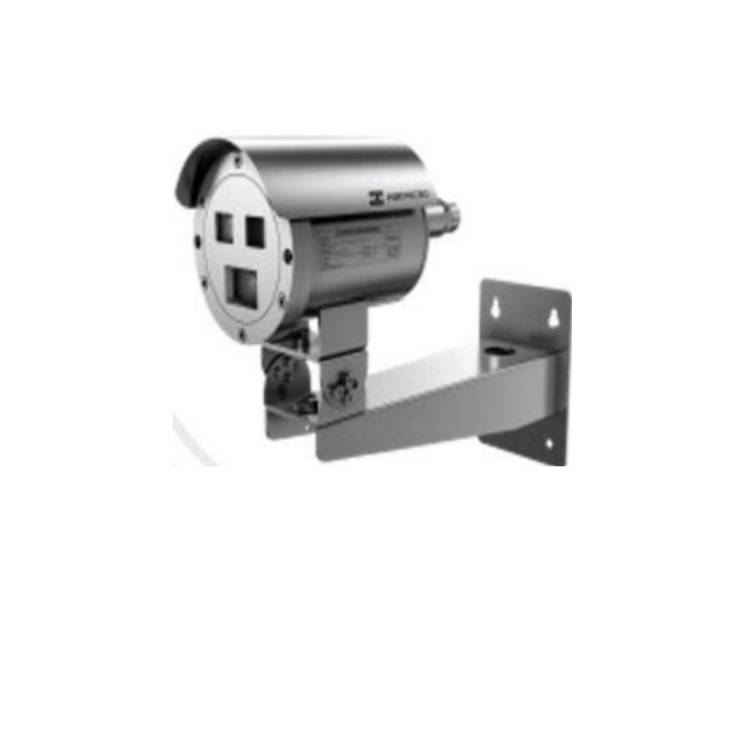

海康微影小场景测温防火15mm热成像双光谱防爆筒型网络摄像机

HM-TD2537T-15/Q 海康微影小场景测温防火15mm热成像双光谱防爆筒型网络摄像机 产品特点：

热成像双光谱防爆筒机应用于防爆小场景的测温防火。热成像镜头为无钢网设计实现大视场角，18公分乘以15公分的小体积， 便于现场安装。前置工业级精度测温算法、烟火算法、叉车过滤、区域人员入侵检测等算法。

支持温度异常报警功能，设定预警/报警温度阈值，超温后报警

支持对未授权目标的区域入侵检测、越界检测、进入区域检测、离开区域检测功能

支持全屏温度获取，热图获取，原始测温数据获取，方便二次开发

支持17种伪彩色可调节

防爆标志：Ex db IIC T6 Gb/Ex tbIIC T80℃ Db

不锈钢材质构造，适合腐蚀性环境使用

支 持POE、AC220V 直接供电

HM-TD2537T-15/Q 海康微影小场景测温防火15mm热成像双光谱防爆筒型网络摄像机 规格参数：

热成像

热成像传感器类型 氧化钒非制冷型探测器

热成像分辨率 384×288

热成像帧频 50 Hz:25 fps

热成像像元尺寸 17  μm

热成像响应波段 8~14μm

噪声等效温差NETD ≤50 mk(@25°℃,F#=1.0)

热成像焦距 15mm

空间分辨率MRAD 1.13 mrad

热成像zui大光圈值 F1.0

热成像视场角 24.2°(H)×18.4°(V)

热成像数字变倍 ×2,×4

伪彩 白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、 雨、红热、绿热、深蓝、冬、夏等17种

目标物zui近测温距离(以0.1×0.1 米为准) 5m

目标物zui远测温距离(以0.1×0.1 米为准) 16.5m

温度异常功能 全屏测温

专家模式：10个点，10个框，1条线总计21个测温规则

测温范围 -20℃~150℃,0℃~650℃

测温精度 ±2℃或者量程的±2%(取zui大值)

可见光

可见光传感器类型 400万星光级1/2.7英寸Progressive Scan CMOS

可见光分辨率 2688×1520@2μm

可见光焦距 4.27 mm

宽动态 120 dB

3D降噪 支持

zui低照度 彩色：0.05 Lux @(F1.6,AGC ON);黑白：0.01Lux @(F1.6,AGC ON)

可见光补光功能 红外补光zui远可达30米

可见光视场角 84.0°(H)×44.8°(V)

系统功能

安全策略 支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制、IP地址过滤

视音频

zui大预览路数 20路

主码流帧率分辨率 50 Hz:25 fps(2688×1520),25 fps(1920×1080),25fps(1280×720)

60 Hz:30 fps(2688×1520),30 fps(1920×1080),30  fps(1280×720) 热成像：25 fps(1280×720、704×576、384×288、352×288)

子码流帧率分辨率 可见光：50 Hz:25 fps(704×576),25 fps(352×288)

可见光：60 Hz:30 fps(704×480),30 fps(352×288)

热成像：25 fps(704×576,384×288,352×288)

视频压缩标准 H.265/H.264/MJPEG,H.264编码支持Baseline/Main/High Profile

音频压缩标准 G.711alaw/G.711ulaw/G.722.1/G.726/MP2L2/AAC/PCM

接口

客户端 iVMS-4200/PCNVR/萤石

浏览器 支持Google Chrome 57+,Mozilla Firefox 52+,Internet Explorer 10+,Mac Safari 12+浏览 器、支持多国语言

报警输入 支持2路DC0~5V报警输入

报警输出 支持2路常开型继电器输出

音频输入 1路3.5mm音频输入(Line in)

音频输出 1路Impedance:600Ω

复位键 1个复位键

RS485控制接口 1路

网 口 1路RJ45接口10/100 M自适应以太网口

网络协议 IPv4/

IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,T CP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour,SFTP,SRTP

SD卡存储 1个内置SD卡卡槽

系统参数

用户管理 支持三级用户权限管理，管理员、操作员、普通用户

电源输入 AC220V或PoE(802.3af)

功率 max 8 W

工作温度和湿度 -40℃~60℃,<95%RH

防护等级 IP66/IP68(2m/2h)

外壳材质 316L

重量 筒机5.85kg,筒机+支架+防爆管+防爆盒=17.3kg(出货自带支架)

装箱清单 说明书×1,壁装支架×1,安全绳×1,螺丝包×

HM-TD2537T-15/Q 海康微影小场景测温防火15mm热成像双光谱防爆筒型网络摄像机 作用距离表：

智能类型 参考物 15mm(F:1.0)

周界防范 报警距离(人：1.8m×0.6m) 100m

周界防范 报警距离(车：4.0m×1.4m) 300m

火点检测zui远距离 报警距离(火点：0.1m×0.1m) 75m

测温zui近距离 0.1m×0.1m 5m

测温zui远距离 0.1m×0.1m 16.5m

吸烟检测zui远距离 16.5m

典型应用

适用于炼化、化工、油田、火电、煤炭、新能源电池仓库等防爆场景。

订货型号

HM-TD2537T-15/Q

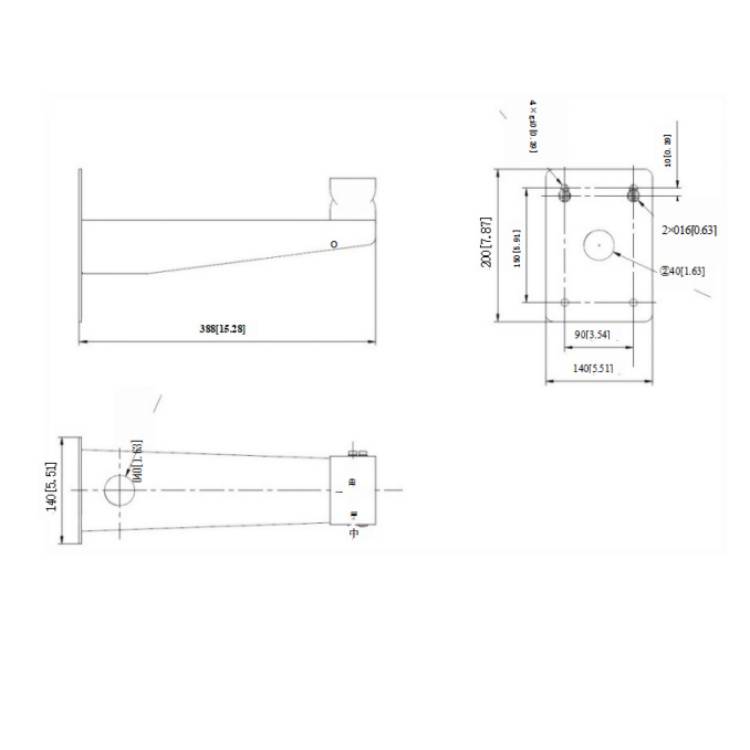

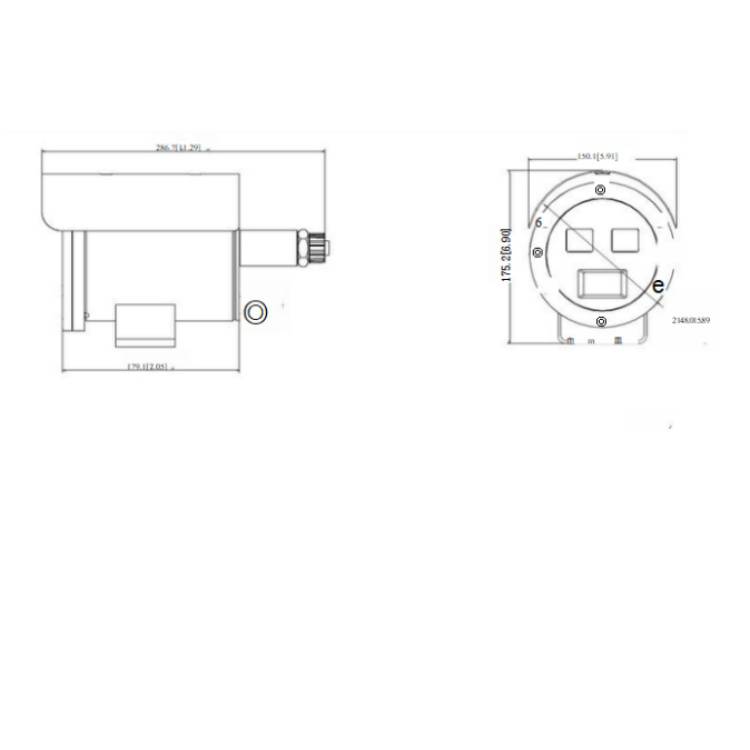

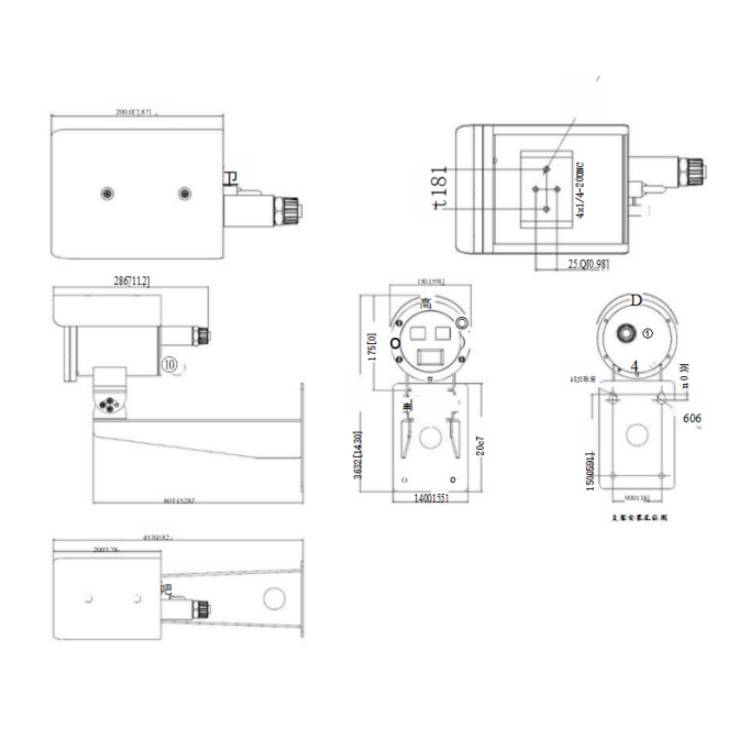

HM-TD2537T-15/Q 海康微影小场景测温防火15mm热成像双光谱防爆筒型网络摄像机 外形尺寸：

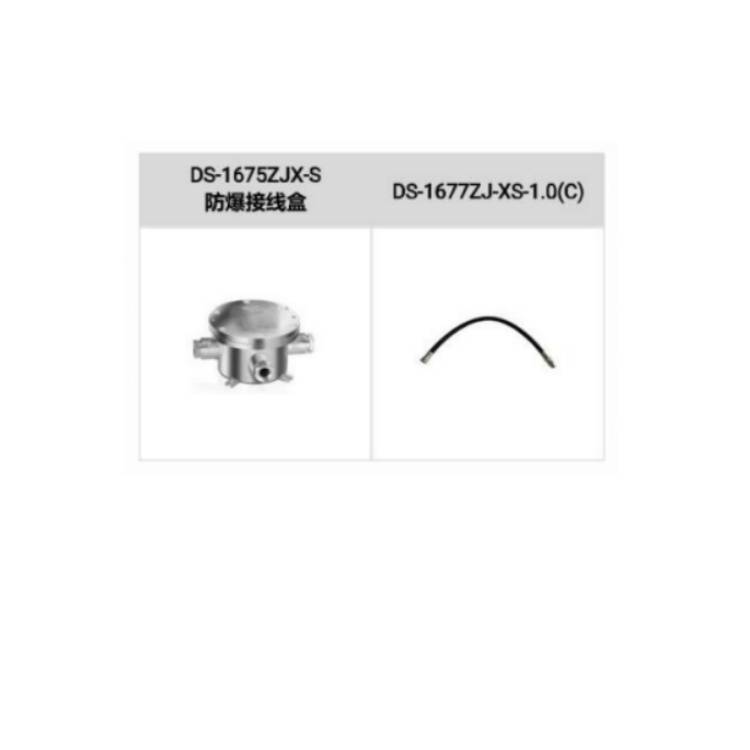

HM-TD2537T-15/Q 海康微影小场景测温防火15mm热成像双光谱防爆筒型网络摄像机 配 件：
