五窗双排双色水位计（中西器材） 型号:B49H-11.3C库号：M411210

五窗双排双色水位计

型号：B49H-11.3 C

中 心距：670mm

公称压力:16MPa

额定压力:11.3MPa

设计稳定:321℃

安装形式:焊管φ28*4

灯源电压:220VAC

双色水位计是用于监视锅炉或压力容器内液位变化的仪器，通过光学折射原理以"汽红、水绿"的显示方式实时反映液气界面高度。其主要应用于发电锅炉、高压容器等工业场景

B49H系列高压双色水位计适用于公称压力≤32MPa的蒸汽锅炉、压力容器以及管路水位的液位监测，具有无盲区或盲区少、自冲洗效果好、显示清晰、维护方便等特点，是目前监测锅炉汽泡水位的仪表。

工作原理：

五窗、七窗水位表观察孔在表体的两条直线上，通过将观测孔交错组合消除了中间盲区。由光源发出的光通过红、绿滤色镜片，射向水位表体液腔，在表体内汽相部分，红光射向正前方，而绿光斜射到壁上被吸收。而在表体内液相部分，由于水的折射使绿光射向正前方，而红光斜射到壁上被吸收。因此在正前方观测将获得汽红、水绿；汽满全红、水满全绿的显示效果。

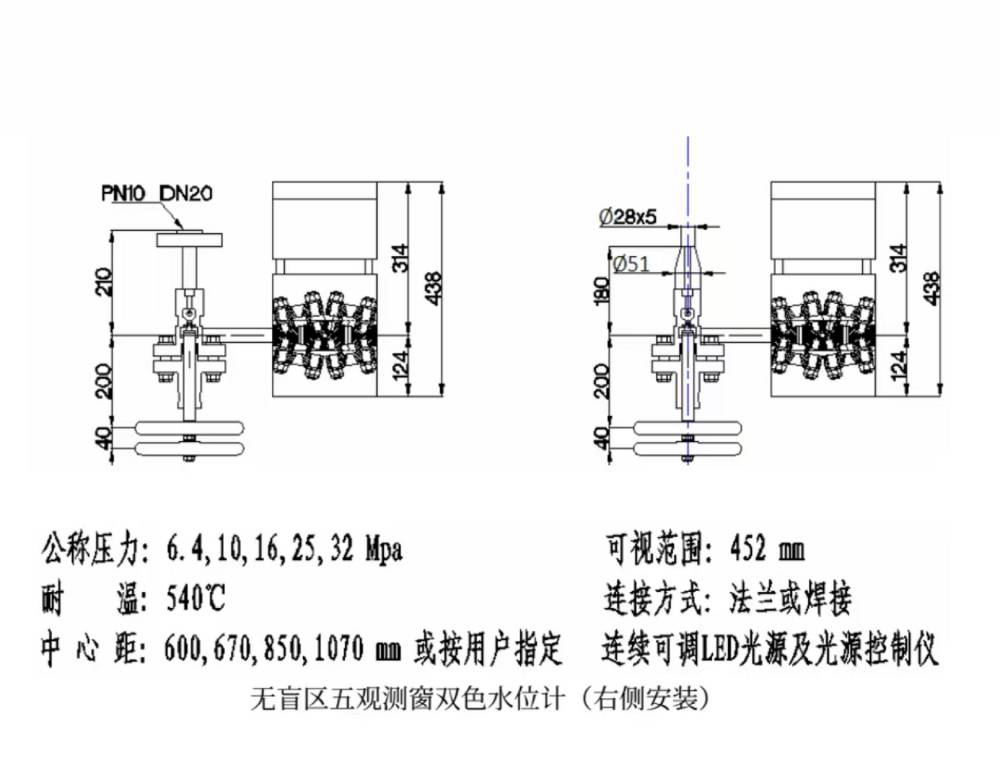

参数

公称压力:6.4,10,16,25,32 Mpa

可视范围:452m

耐温:540℃

连接方式:法兰或焊接

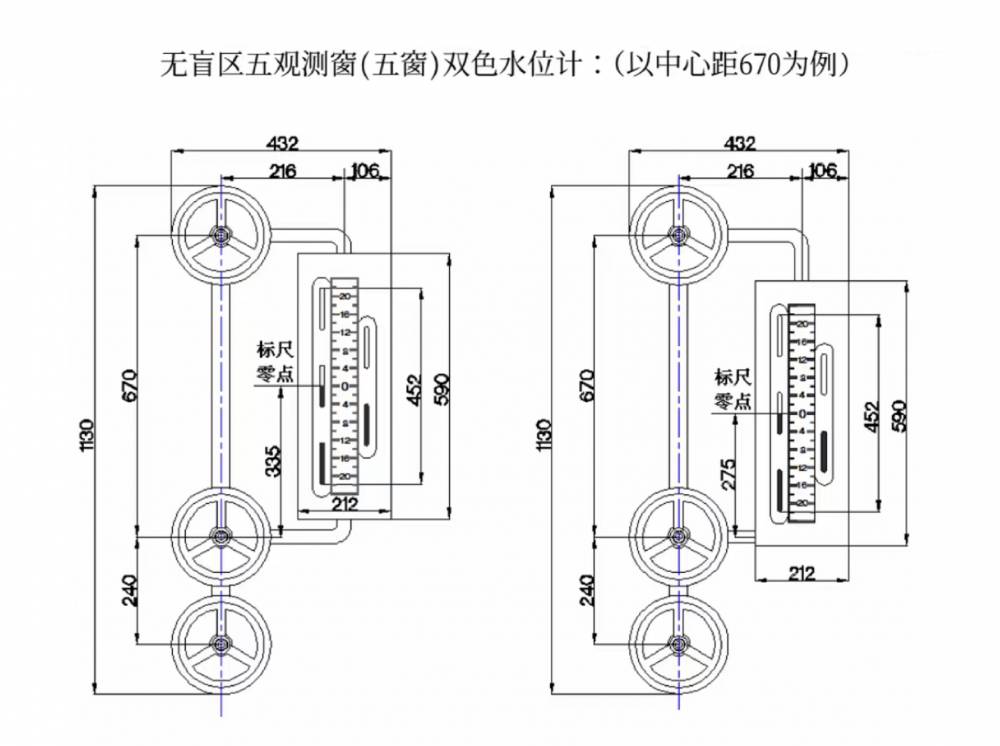

中 心距:600,670,850,1070 mm或按用户指 定

连续可调LED光源及光源控制仪

安装方向：右侧安装
