不锈钢标准型巴歇尔槽 规格51号（中西器材） 型号:BEL-51库号：M411207

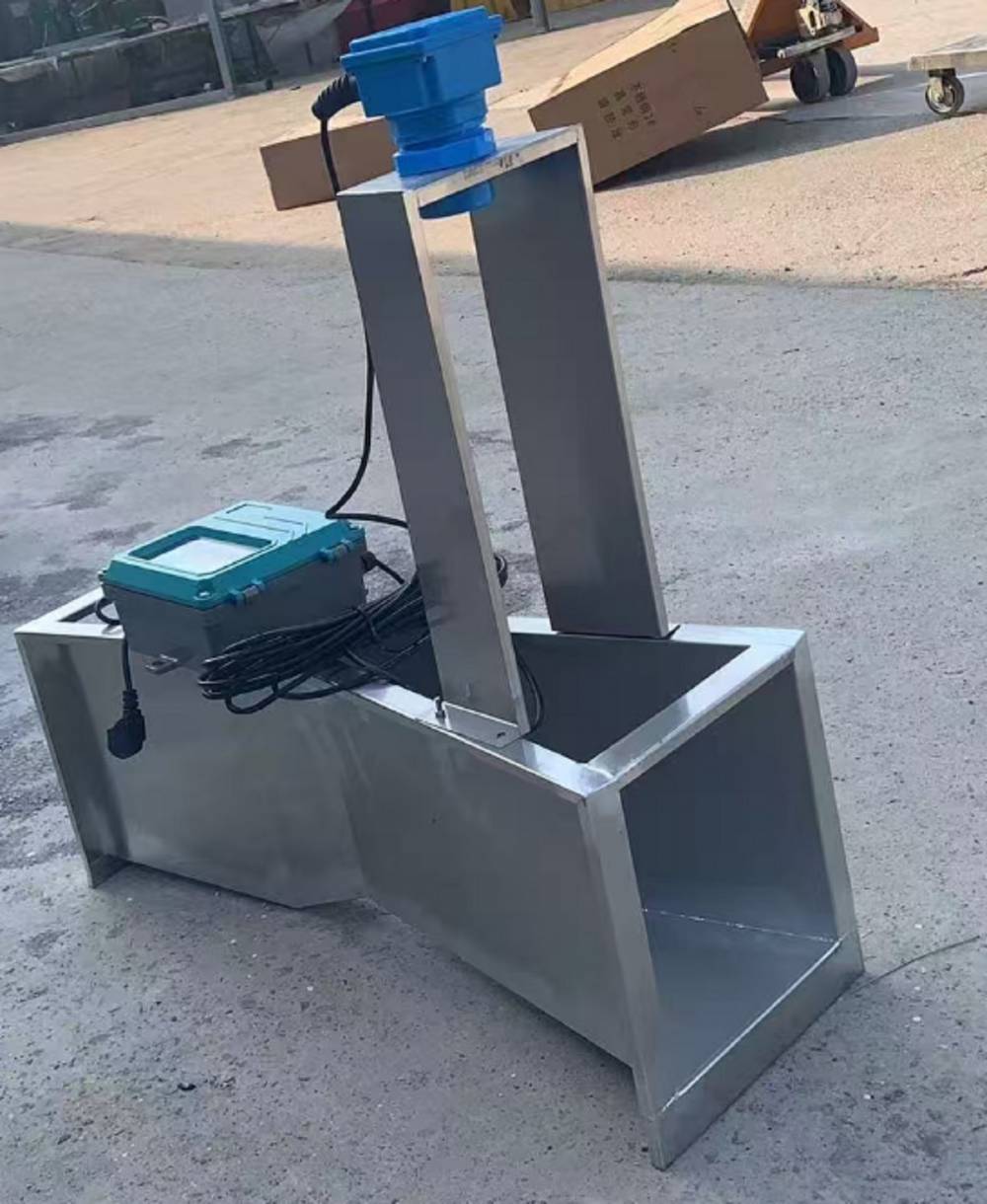

巴歇尔槽又称巴氏槽或巴氏计量槽：是明渠流量测量的辅*助设备。巴歇尔槽是由上游收缩段、喉道段和下游扩散段三部分组成的明渠流量测量装置。其通过测量喉道段液位变化，结合特定公式计算流量，主要应用于城市供水、污水处理、农业灌溉等场合。该设备需安装在渠道直线段，材质多选用玻璃钢或不锈钢，安装精度直接影响测量结果。

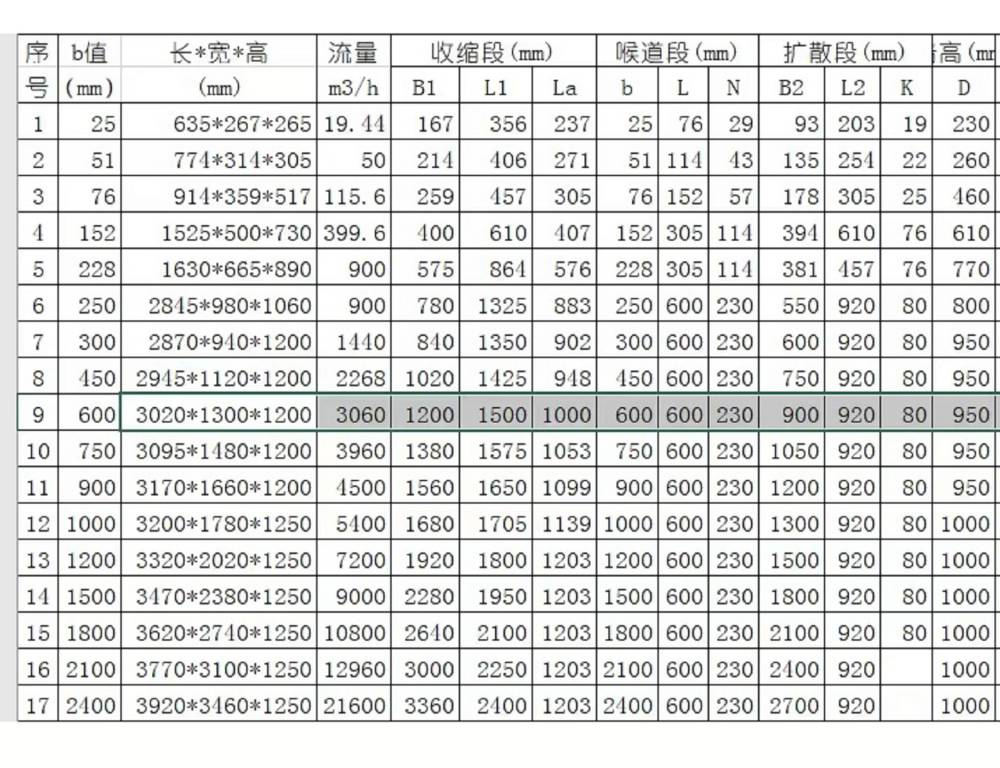

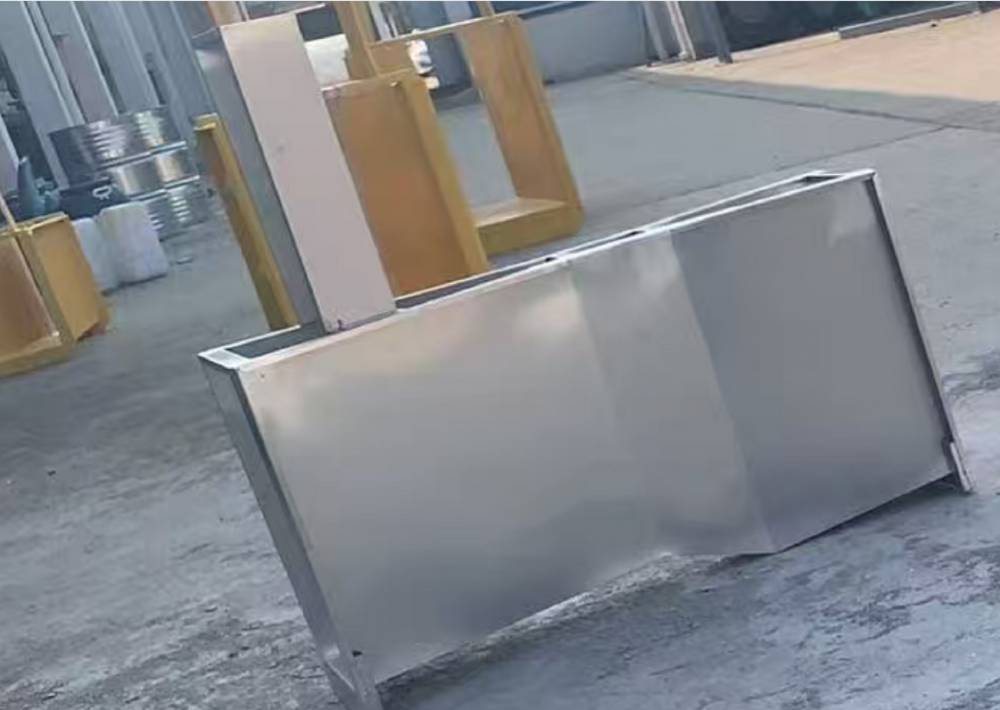

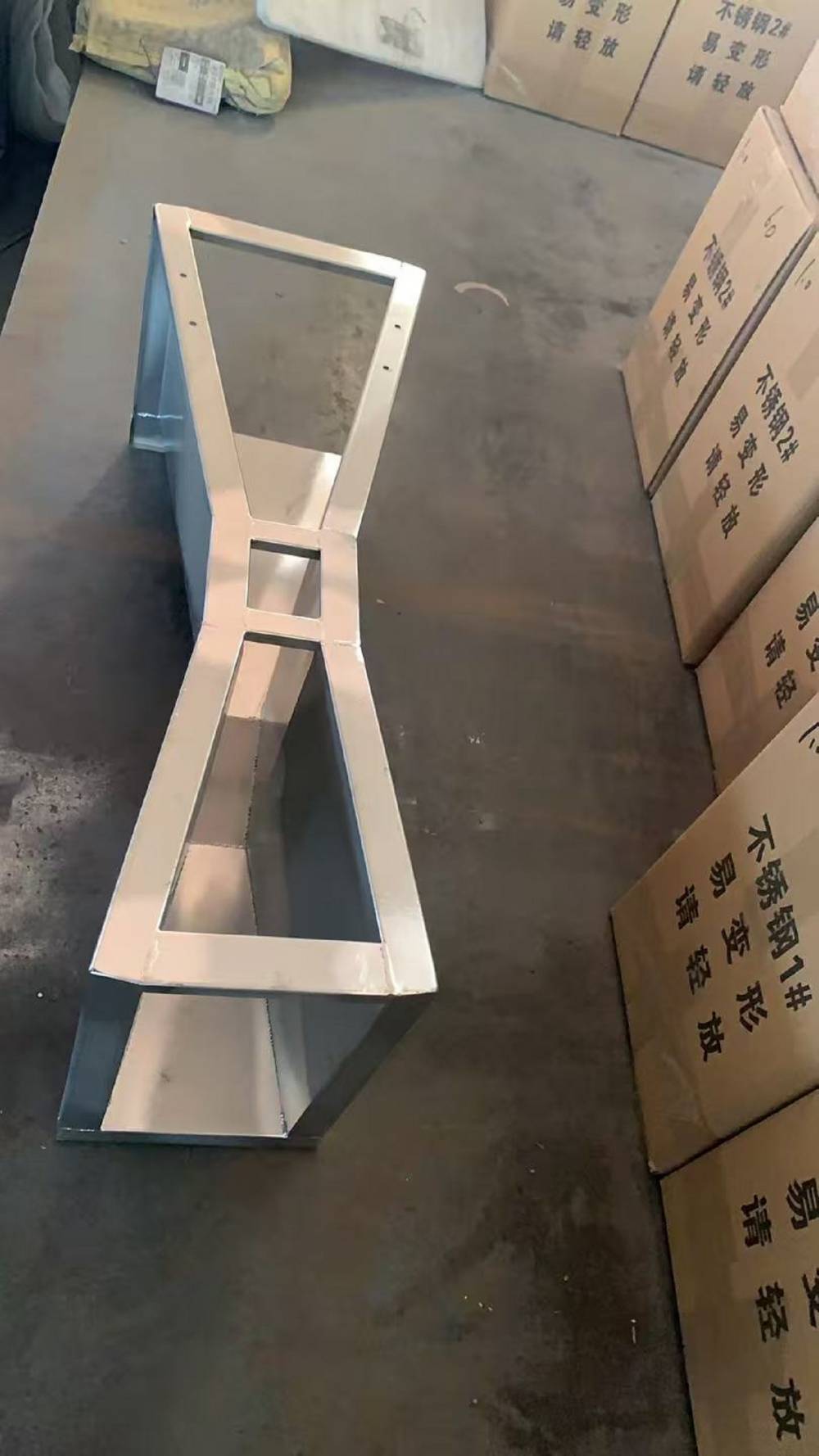

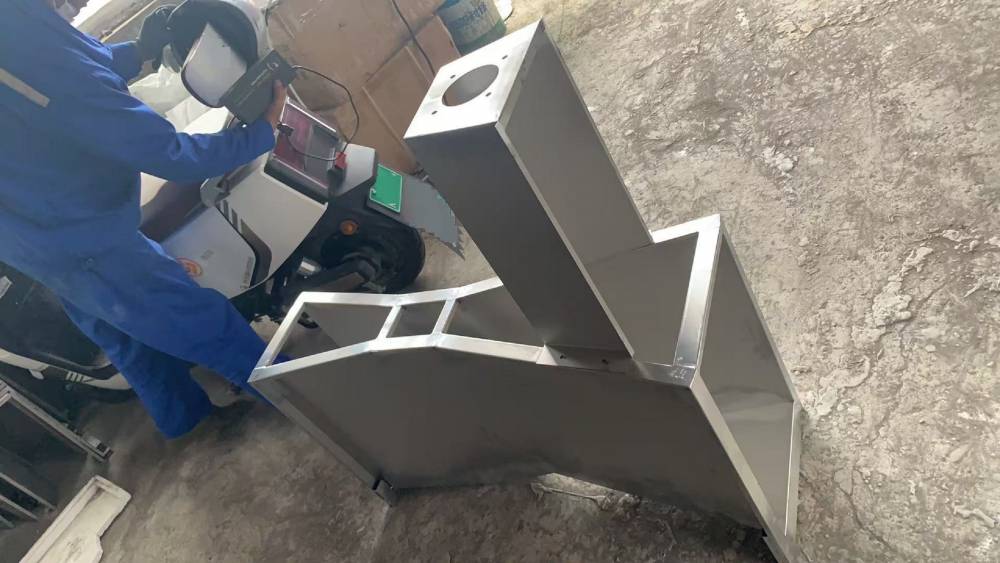

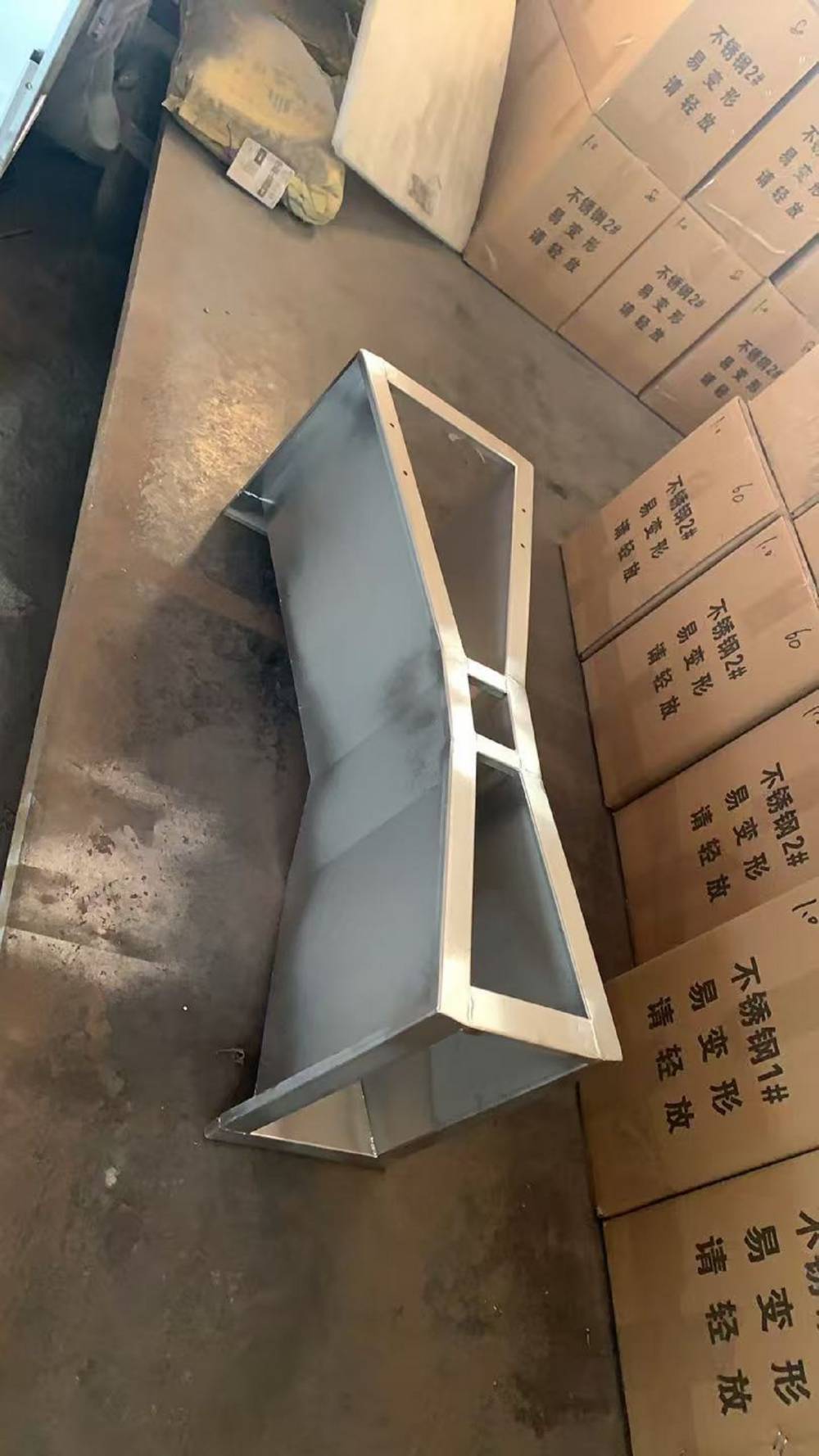

不锈钢标准型巴歇尔槽

型号：BEL-51

b值：51mm

长*宽*高：774*314*305mm

流量：50m³/h

收缩段(mm)：B1=214

收缩段(mm)：L1=406

收缩段(mm)：La=271

喉道段(mm)：b=51

喉道段(mm)：L=114

喉道段(mm)：N=43

扩散段(mm)：B2=135

扩散段(mm)：L2=254

扩散段(mm)：K=22

高(mm)：260
