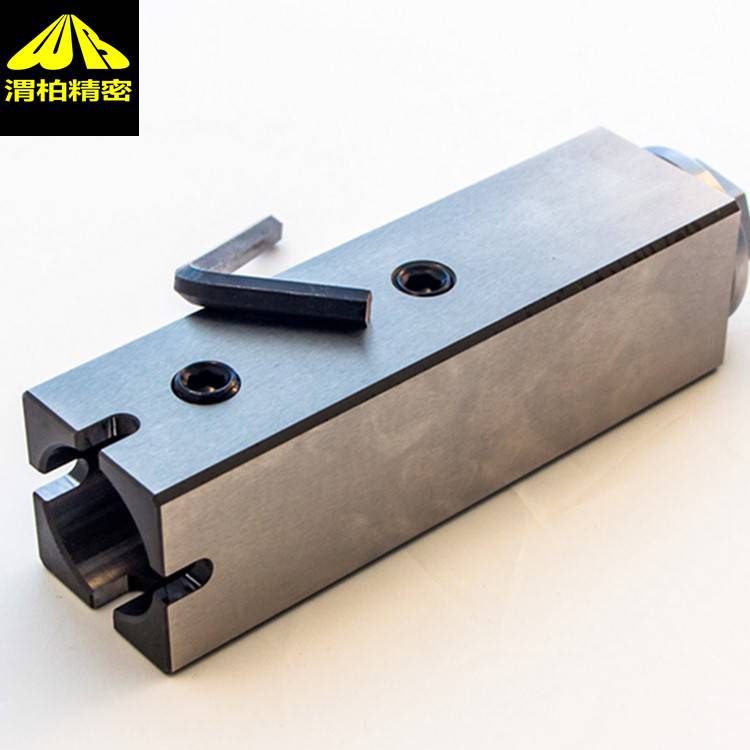

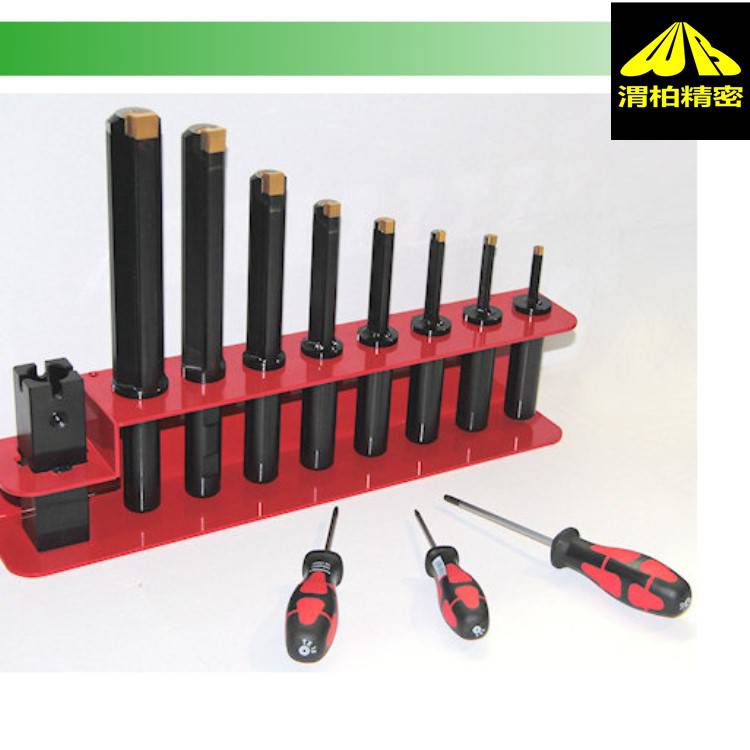

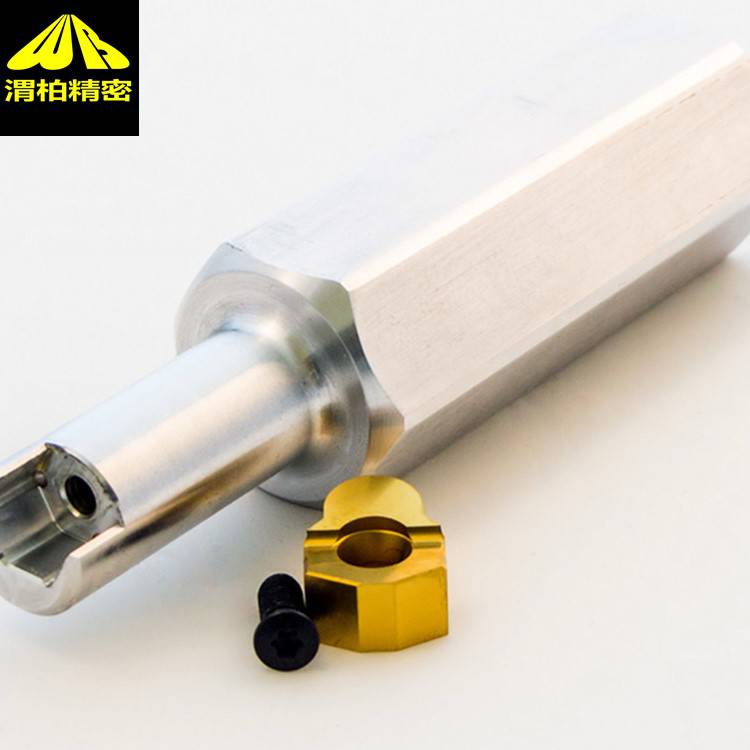

意大利bm外键槽拉刀BRIGHETTI MECCANICA: BM键槽拉刀由意大利BM公司生产，材质为工具钢。其采用BT/BTA拉削系统，BT系统需带Y轴机床，刀柄直柄25mm或32mm，拉削深度30-160mm；BTA系统通过偏心衬套实现无Y轴机床的刀具对齐。具有操作简单、安装快速，可用于车床、铣床、加工中心等多种设备，刀座轴承抗轴向径向推力，一次加工到位，键槽无毛刺且与孔径对齐精度高，适用于钢、铜、铝等多种材料。 BM键槽拉刀在数控车床上的加工时间计算程序 切削速度和每个行程的增量基本上取决于被加工材料的类型和切削条件。 根据所选择的材料类型，加工时间计算程序将提供切割速度和增量。 对于程序操作，我们将以两个实例举例说明。 名为“示例 1”的***个实例介绍了简单的键槽座加工。 在该例中，除提供内孔直径外，提供镶件宽度也非常重要。因此，系统将能够计算加工时间，同时考虑到镶件平坦部分和孔径之间的间隙。 在图中所示的特例中，因为只执行一次键槽加工操作，所以应在“操作次数”栏里输入 1。
意大利BM外键槽拉刀，bm车床键槽拉刀加工键槽类型： 1.带退刀槽的键槽： 为了实现无毛刺拉削，对键槽在与孔（直径为 25 H7）相邻的边缘进行了 0.2 x 45° 倒角。使用 BM 拉刀可以避免移动工件，因此与传统的拉床和插床相比，可大幅减少加工时间，使机加工时间更快。此外，使用 BM 拉刀时，如果经检查 个键槽已对齐，则此后的所有键槽都将与孔径水平完全对齐。在不同机床上执行车削和拉削加工时，由于无法避免夹持误差，因此很难实现这种对齐。 2.锥形孔上的键槽： 键槽拉削按圆锥孔的轮廓进行，因此后将与工件的水平轴呈一定角度。使用传统拉床和插床很难执行这一过程。然而，如果使用带 BM 拉刀的 CNC 车床或加工中，执行起来就特别便捷。通过在锥形孔内的键槽上进行 0.2 x 45° 的倒角，以完全消除工件上的毛刺。我们公司也可以为目前市场上的任何数控机床提供特定程序。
意大利bm外键槽拉刀/车床键槽拉刀-双键槽定位（定时）： 双键槽定位（定时） 图中展示了链条小齿轮的示例，其中已拉削两个 90° 键槽座。加工键槽座时，可在孔和键槽座的交叉点上进行 0.2x45 °的倒角，以实现无毛刺的拉削。在此例中，BM 拉刀也具有无需移动工件的优势，可大大幅缩短生产时间。机加工速度也比传统拉床和插床快很多。后，在使用 BM 拉刀时，如果经检查 个键槽已对齐，则此后的所有键槽都将与孔径水平完全对齐。在不同机床上执行车削和拉削加工时，由于无法避免夹持误差，因此很难实现这种对齐。 内部齿加工（无退刀槽） 图展示了使用 BM 拉刀执行内部齿加工（模块 2.5 Z=20）加工和程序都很容易执行。对于没有退刀槽的内部齿加工，我们公司也可以为目前市场上的任何数控机床提供特定程序。
