判断橡胶支座是否需要更换，需遵循 “外观直观检查 + 性能精准检测 + 寿命经验评估” 的三维判定逻辑，核心依据是《公路桥梁支座》（JT/T 722-2023）、《橡胶支座》（GB 20688 系列）及《公路桥梁技术状况评定标准》（JTG/T H21-2011），满足任一 “临界损伤条件” 即需启动更换。以下从实操角度拆解判定流程、具体标准及注意事项，适配施工、监理、运维等工程场景： 一、判定核心逻辑与优先级优先级***：外观损伤（现场可直接判定）＞性能检测（实验室 / 现场量化）＞寿命经验（无检测数据时参考）； 核心原则：是否影响结构安全（如承载力下降、变形超限）、是否存在不可逆损伤（如橡胶开裂、钢板锈蚀）、是否无法通过维修恢复功能。

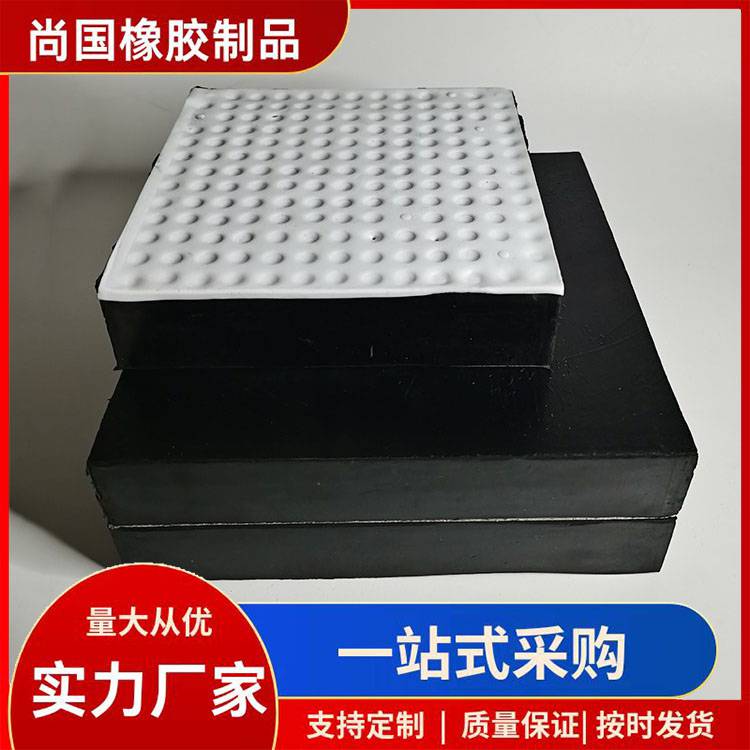

二、***步：外观直观检查（现场优先执行，适配日常巡检）通过肉眼观察、简单工具（直尺、卡尺、水平仪）测量，快速识别明显损伤，满足任一条件即判定为 “需更换”： 1. 橡胶层损伤（最常见判定依据）| 损伤类型 | 判定标准（满足任一） | 危害 |
|---|
| 开裂 | ① 裂缝长度＞50mm；② 裂缝宽度＞3mm；③ 裂缝贯穿橡胶层（从顶面到底面）；④ 裂纹密度＞3 条 /cm² | 雨水渗入导致粘结剥离，承载力下降 | | 老化龟裂 | 表面出现密集网状裂纹，用手按压后裂纹无弹性恢复，橡胶粉化脱落 | 弹性模量下降，变形异常 | | 鼓包 / 溶胀 | 橡胶层局部凸起高度＞10mm，或体积膨胀率＞15%（与同类型新支座对比） | 内部结构破坏，易发生剪切失稳 | | 剥离 | 橡胶与钢板分离面积＞10%，或边缘剥离长度＞30mm | 失去钢板横向约束，橡胶易挤出 | | 流淌 / 软化 | 高温环境下橡胶软化流淌，或按压后无回弹（***变形明显） | 承载力大幅下降，无法传递荷载 | | 脆裂 / 崩落 | 高寒环境下橡胶边角崩落，或敲击后出现脆性断裂 | 变形能力丧失，易引发梁体应力集中 |
2. 金属构件损伤（钢板 / 钢盆 / 螺栓）| 损伤类型 | 判定标准（满足任一） | 危害 |
|---|
| 锈蚀 | ① 外露钢板锈蚀面积＞20%；② 钢盆内壁锈蚀厚度＞1mm；③ 螺栓锈蚀导致无法紧固 | 结构强度下降，可能发生断裂 | | 变形 / 翘曲 | 钢盆翘曲量＞2mm，或支座整体倾斜角＞5°（用水平仪测量） | 受力不均，局部压应力集中 | | 钢板外露 | 橡胶层磨损 / 脱落导致钢板直接暴露，且外露面积＞10% | 钢板锈蚀加速，橡胶层进一步破坏 |
3. 滑板层损伤（针对滑板式支座 / GYZF4 / 盆式支座）| 损伤类型 | 判定标准（满足任一） | 危害 |
|---|
| PTFE 滑板磨损 | 剩余厚度＜1mm（标准要求初始厚度≥2mm），或滑板表面出现明显划痕（深度＞0.5mm） | 摩擦系数增大（μ＞0.05），滑动卡滞 | | 滑板脱落 / 移位 | PTFE 滑板与橡胶层分离，或移位距离＞10mm | 无法适应水平位移，梁体变形受限 | | 不锈钢板锈蚀 | 不锈钢滑板表面锈蚀面积＞10%，或光泽度丧失（影响滑动性能） | 摩擦系数骤升，导致支座卡滞 |
4. 整体变形与位移超限| 变形类型 | 判定标准（满足任一） | 危害 |
|---|
| 竖向***变形 | ① 板式支座：***变形＞总厚度的 10%（如 84mm 总厚支座＞8.4mm）；② 盆式支座：***变形＞总高度的 2% | 梁体标高异常，影响行车舒适性 | | 水平位移超限 | 实测水平位移＞设计值的 120%，或支座边缘与梁体 / 垫石碰撞挤压 | 梁体变形受限，产生附加应力 | | 支座脱空 | 支座与垫石 / 梁体接触面脱空面积＞5%，或脱空间隙＞2mm（用塞尺测量） | 局部压应力集中，易导致支座破损 |
三、***步：性能精准检测（外观无明显损伤时，量化评估）当外观检查无临界损伤，但怀疑性能衰减（如使用年限接近理论寿命、荷载等级提升），需通过现场或实验室检测判定，满足任一条件即需更换： 1. 核心性能检测指标（参考 JT/T 722-2023）| 检测项目 | 判定标准（满足任一） | 检测方法 |
|---|
| 竖向承载力 | 实测承载力下降＞20%（与设计承载力对比），或在设计荷载下竖向压缩变形＞标准限值（板式＞15% 总厚、盆式＞3% 总高） | 现场静载试验（用液压千斤顶加载） | | 剪切性能 | ① 剪切强度下降＞30%（如天然橡胶从≥1.5MPa 降至＜1.0MPa）；② 剪切变形时出现卡顿 / 失稳 | 实验室剪切试验或现场水平推挤试验 | | 橡胶老化性能 | ① 硬度变化＞±15 邵氏 A；② 拉伸强度下降＞30%；③ 压缩***变形＞40%（70℃×24h） | 取样送实验室检测（GB/T 528-2009） | | 隔震支座专项 | ① 铅芯屈服力变化＞±30%；② 阻尼比下降＞20%；③ 水平等效刚度变化＞±40% | 隔震支座性能试验（JT/T 822-2011） |
2. 现场快速检测方法（无需取样，适配运维）用回弹仪测量橡胶硬度：与同批次新支座对比，硬度偏差＞±15 邵氏 A，判定为性能衰减； 用位移计测量竖向变形：在恒载下静置 24h，***变形超过限值即判定； 水平推挤试验：用千斤顶水平推支座，若出现明显卡顿或推挤力骤升（摩擦系数＞0.05），判定为滑板失效。
四、第三步：寿命经验评估（无检测数据时参考，不可单独作为依据）结合支座类型、使用环境、荷载条件，预判剩余寿命，满足任一条件需重点检测
|
