随着芯片行业的快速发展，一颗芯片从设计到量产多达数十个关键环节，芯片设计验证就成了芯片量产的保障。随着 I3C（Improved Inter-Integrated Circuit）等新型总线协议的普及，传统测试方法已难以满足验证需求。本文将由欧奥电子带您从 I3C 协议的技术特性出发，深入解析协议分析仪如何成为提升芯片设计验证效率的重要工具。

一、芯片设计验证：为何需要 I3C 协议分析仪？

芯片设计验证的目标，是在芯片流片前发现并修复设计缺陷，避免量产失败。随着消费电子、汽车电子对高速数据传输、低功耗的需求升级，I3C协议逐渐取代传统 I2C 协议，成为主流选择。对比I2C，I3C 协议的优势明显：支持高达 12.5Mbps 的高速传输模式（是I2C 的 10 倍以上）、向下兼容I2C、包含热插拔和动态地址分配。但这些特性也给验证工作带来挑战：

1.协议状态多变：I3C 包含控制态、传输态、休眠态等多种工作模式，状态切换时的时序偏差易引发兼容性问题；

2.信号复杂度提升：高速传输下的信号完整性问题如抖动、串扰更难捕捉，传统示波器难以区分协议错误与硬件噪声；

3.多设备交互复杂：在手机、汽车电子等场景中，一颗主控芯片需同时连接传感器、存储器等多个 I3C 外设，多节点数据交互的异常排查难度***。

普通测试工具如示波器、逻辑分析仪只能观察物理层信号，无法直接解析协议内容，工程师往往需要手动比对波形与协议规范，不仅效率低下，还容易遗漏关键错误。而 I3C 协议分析仪的出现，恰好解决了这一 “痛点”—— 它能直接读懂协议语言，将物理层信号转化为可理解的协议数据，让验证工作从盲查变为准确定位。

二、I3C 协议分析仪的关键能力：三大维度提升测试效率

I3C 协议分析仪并非简单的 “信号转换器”，而是集数据采集、协议解析、错误诊断、自动化测试于一体的专业工具。其提升测试效率的关键逻辑，在于将工程师从繁琐的手动分析中解放出来，聚焦于设计缺陷的根源排查。具体可从三个方面展开：

（一）协议解析：从 “波形猜测” 到 “数据直读”，效率提升 10 倍以上

传统验证中，工程师若发现 I3C 总线通信异常，需先通过示波器抓取信号波形，再对照 I3C 协议规范如《MIPI I3C Specification v1.1》逐段分析：比如 SCL 时钟信号的高低电平持续时间是否符合时序要求、SDA 数据线上的起始位/停止位是否正确、从设备地址是否匹配等。这一过程往往需要数小时，且容易因人为判断失误导致误判。

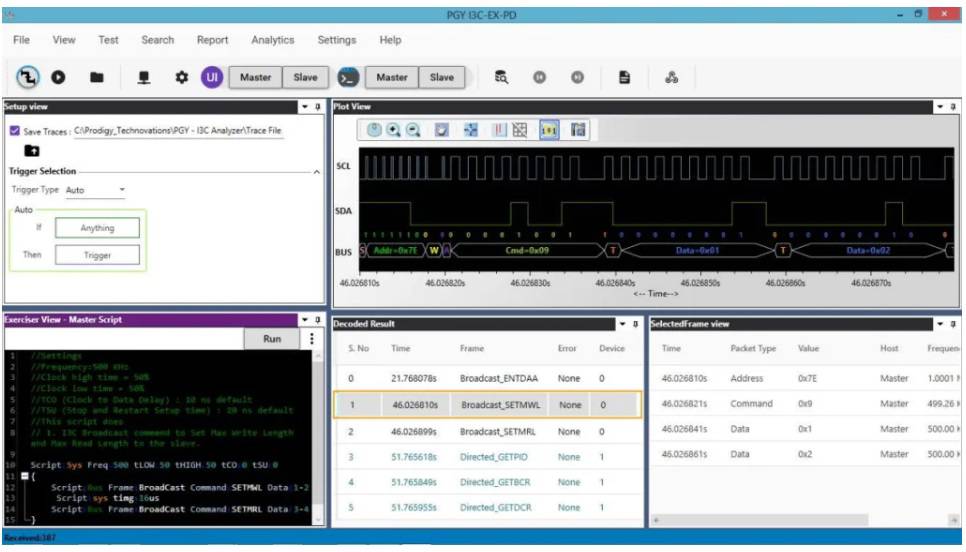

而 I3C 协议分析仪能直接接入总线，实时采集 SCL 和 SDA 信号，并自动完成协议解析。它会将采集到的信号转化为结构化数据，例如：

通信阶段：“起始条件（Start）→ 从设备地址（0x4A）→ 读写控制位（Write）→ 数据字节（0x12）→ 确认位（ACK）→ 停止条件（Stop）”；

时序参数：“SCL 高电平时间：50ns（规范要求≥40ns）、SDA 建立时间：20ns（规范要求≥15ns）”。

工程师无需再逐行比对协议规范，只需查看分析仪输出的 “协议日志”，即可快速判断通信流程是否正常。据实际测试数据显示，仅协议解析环节，I3C 协议分析仪就能将异常定位时间从平均 2 小时缩短至 10 分钟以内，效率提升 10 倍以上。

（二）错误诊断：准确定位 “隐性缺陷”，避免 “漏检风险”

芯片设计中的很多 I3C 协议错误具有 “隐性特征”，比如偶尔出现的 ACK 位丢失、动态地址分配时的冲突、高速模式下的数据位翻转等。这些问题往往不是每次测试都会出现，传统工具因无法长时间记录协议数据，很难捕捉到这类 “偶发错误”；即使捕捉到，也难以追溯错误发生前的总线状态，导致无法定位根源。

I3C 协议分析仪的 “深度错误诊断” 能力恰好解决了这一问题：

1.长时数据缓存：主流分析仪支持1GB 的缓存空间，可连续记录数小时的总线数据，确保不遗漏偶发错误；

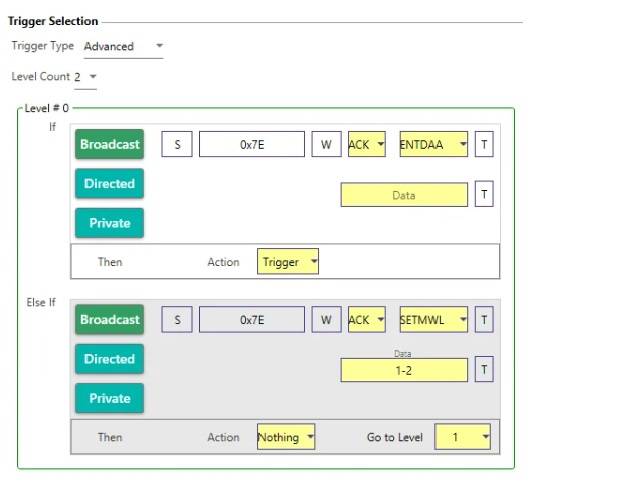

2.错误自动标记：分析仪会预设 I3C 协议的所有合规性检查项（如时序违规、地址冲突、数据校验错误等），一旦发现异常，会立即在日志中标记错误类型（如 “ACK 缺失”“SCL 超时”），并高亮显示错误发生时的上下文数据；

3.根源追溯：部分高阶分析仪还支持 “错误回溯” 功能，例如当检测到从设备无响应时，可自动回溯前 100 条总线指令，查看是否存在地址配置错误或前序通信异常，帮助工程师快速定位 “连锁错误” 的根源。

例如，某芯片设计团队在验证 I3C 传感器接口时，偶尔出现数据读取失败的问题，使用示波器多次测试均未发现异常。而通过 I3C 协议分析仪的长时记录功能，最终捕捉到 “在高速传输模式切换时，SDA 信号存在 1ns 的时序偏移，导致从设备未正确识别数据位” 的隐性缺陷 —— 这类问题若未被发现，可能导致芯片量产后面临大规模退货风险。

（三）自动化测试：从 “手动重复” 到 “一键执行”，覆盖更多测试场景

芯片设计验证不仅需要定位错误，还需要验证芯片在不同场景下的兼容性与稳定性，例如：与不同厂商的 I3C 外设（如传感器、EEPROM）的兼容性测试；高低温环境下的总线通信稳定性测试；多设备同时通信时的负载测试。

若采用手动测试，工程师需逐一搭建测试环境、执行测试用例、记录结果，不仅耗时耗力，还容易因操作差异导致测试结果不一致。而 I3C 协议分析仪支持与自动化测试平台（如 LabVIEW、Python 测试框架）对接，实现 “一键式” 测试：

l 测试用例自动化生成：工程师可通过分析仪的软件界面，预设 I3C 协议的测试场景（如 “动态地址分配测试”“高速模式数据传输测试”），软件会自动生成对应的测试用例；

l 测试过程无人值守：分析仪可在高低温箱、EMC（电磁兼容性）测试环境中长时间运行，自动执行测试用例，并记录所有通信数据；

l 测试报告自动生成：测试结束后，分析仪会自动统计测试通过率、错误类型及发生次数，并生成符合行业标准的测试报告（如 PDF 格式），工程师无需再手动整理数据。

某汽车芯片企业的实践表明，引入 I3C 协议分析仪后，其 I3C 接口的自动化测试覆盖率从 30% 提升至 90%，测试周期从 2 周缩短至 3 天，同时避免了因手动测试导致的 “重复劳动” 和 “人为误差”。

结语

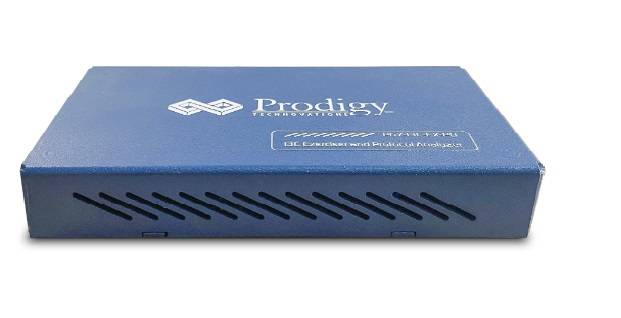

芯片设计验证的关键是追求效率与精准度。对于芯片设计团队而言，选择合适的 I3C 协议分析仪，不仅能缩短验证周期、降低研发成本，更能为芯片的可靠性提供 “最终一道防线”，在激烈的市场竞争中占据先机。欧奥电子代理的Prodigy I3C协议分析仪无疑是最合适芯片设计验证团队使用的测试工具。如您有需要咨询Prodigy I3C协议分析仪，欢迎随时联系欧奥电子，我们将随时为您提供技术支持与服务。
