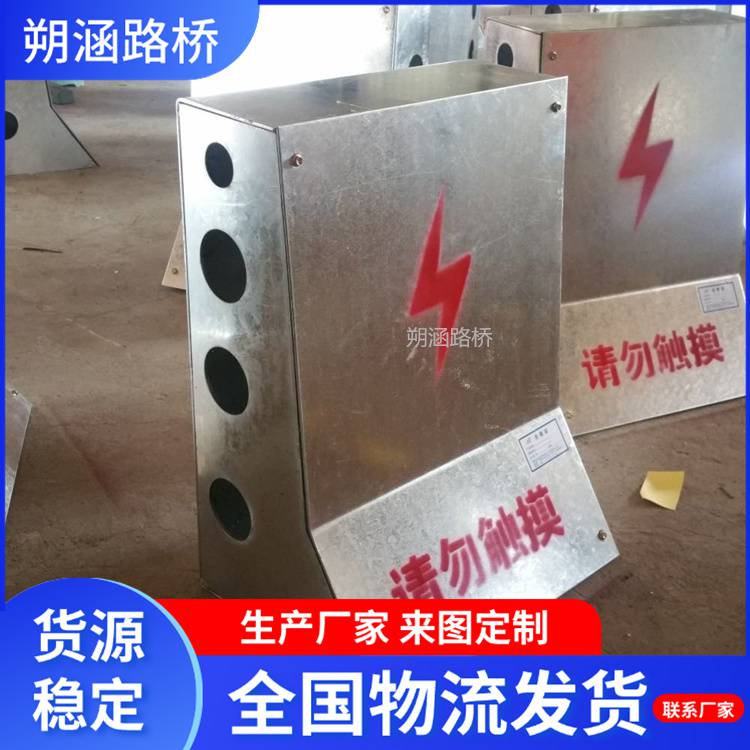

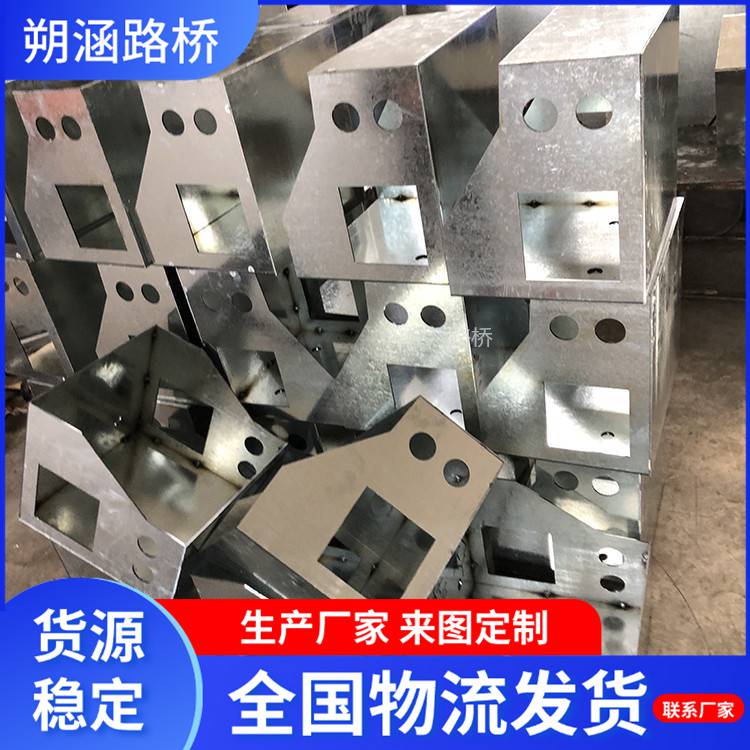

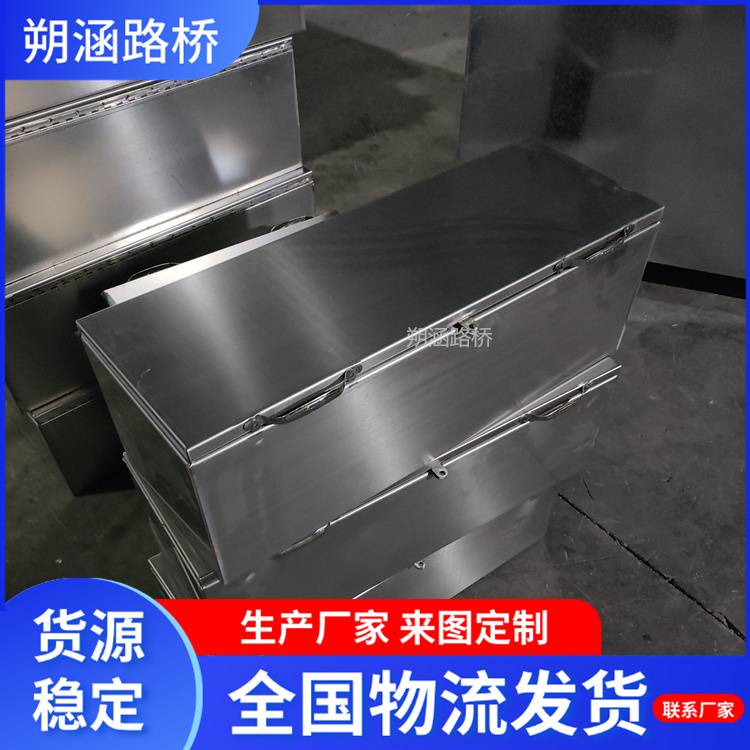

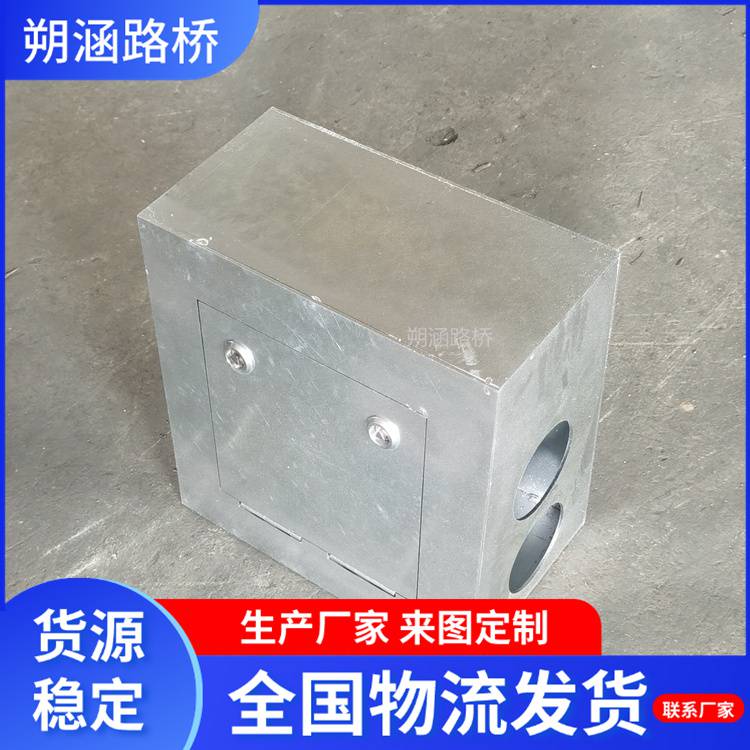

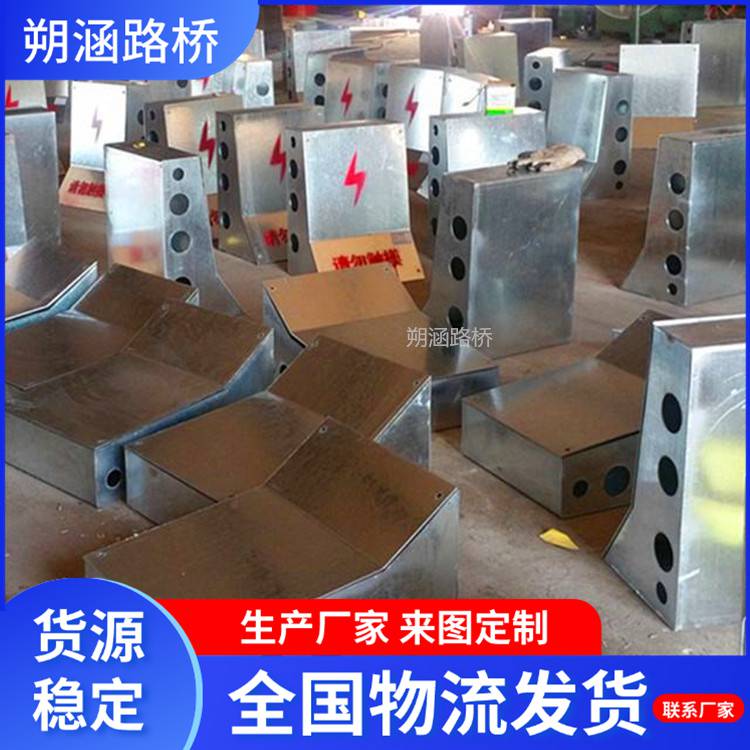

安装施工工艺

1. 施工准备

• 技术交底：明确接线箱安装位置、数量、线缆走向，核对箱体型号（防护等级、端子数量）是否符合设计要求；

• 构件检查：

• 外观：箱体无变形、裂纹，密封胶条完好，防腐层（镀锌 / 喷塑）无破损；

• 内部：端子排、接地排安装牢固，标识清晰，无松动或损坏；

• 工具准备：电钻、膨胀螺栓、扳手、压线钳、万用表、防水格兰头、线缆标识牌、密封胶。

2. 安装流程

（1）定位放线

• 按施工图纸标记安装位置，需满足：

• 远离桥面排水口、伸缩缝（避免雨水直接冲刷）；

• 高度便于维护（桥面型距地面 1.5-2.0m，桥墩型距平台 0.5-1.0m）；

• 与线缆走向一致，减少线缆弯曲（弯曲半径≥线缆直径 10 倍）。

（2）固定安装

• 桥面型 / 护栏型：采用膨胀螺栓固定在护栏内侧或人行道混凝土基座上，安装面需找平（平整度偏差≤2mm），箱体与安装面之间加防水垫片；

• 桥墩型：采用抱箍固定（适配桥墩直径），抱箍螺栓拧紧力矩≥25N・m，箱体底部预留排水孔（防止内部积水）；

• 梁体型：通过支架焊接或螺栓固定在梁体内部，支架需做防腐处理（与箱体材质一致），避免电化学腐蚀。

（3）线缆敷设与接线

1. 线缆穿入：线缆从箱体预留孔穿入，安装防水格兰头（拧紧至密封胶条压紧），单孔仅穿 1 根线缆（避免密封失效）；

2. 线缆处理：剥去线缆绝缘层（长度 5-8mm），芯线无氧化、断丝，按 “颜色编码 + 标识牌” 区分线缆功能（如红色 - 正极、黑色 - 负极、黄色 - 信号）；

3. 端子连接：芯线插入端子排，拧紧螺栓（力矩 1.5-2.0N・m），确保接触良好（无松动），不同回路线缆分开排列（间距≥10mm），避免短路；

4. 接地处理：箱体外壳通过接地排与桥梁结构接地系统连接（接地电阻≤4Ω），端子排接地端需可靠接地。

（4）密封与调试

• 箱内清理：清除箱内灰尘、线缆碎屑，检查无遗留工具或杂物；

• 密封检查：关闭箱门，确保密封胶条完全贴合，锁具锁紧（防盗且防雨水渗入）；

• 通电测试：用万用表检测线缆通断、绝缘电阻（≥1MΩ），确认无短路、虚接，电气设备运行正常。

3. 安全操作要点

• 安装前需断电：确认相关电气系统已断电，悬挂 “禁止合闸” 标识；

• 高空作业防护：桥墩、桥面高空安装时，操作人员需系安全带，配备安全防护网；

• 防腐处理：不同材质的构件连接时（如钢支架 + 铝合金箱体），需加绝缘垫片，避免电化学腐蚀；

• 线缆防护：户外敷设的线缆需穿波纹管保护（***型），波纹管接口用密封胶密封。

•
