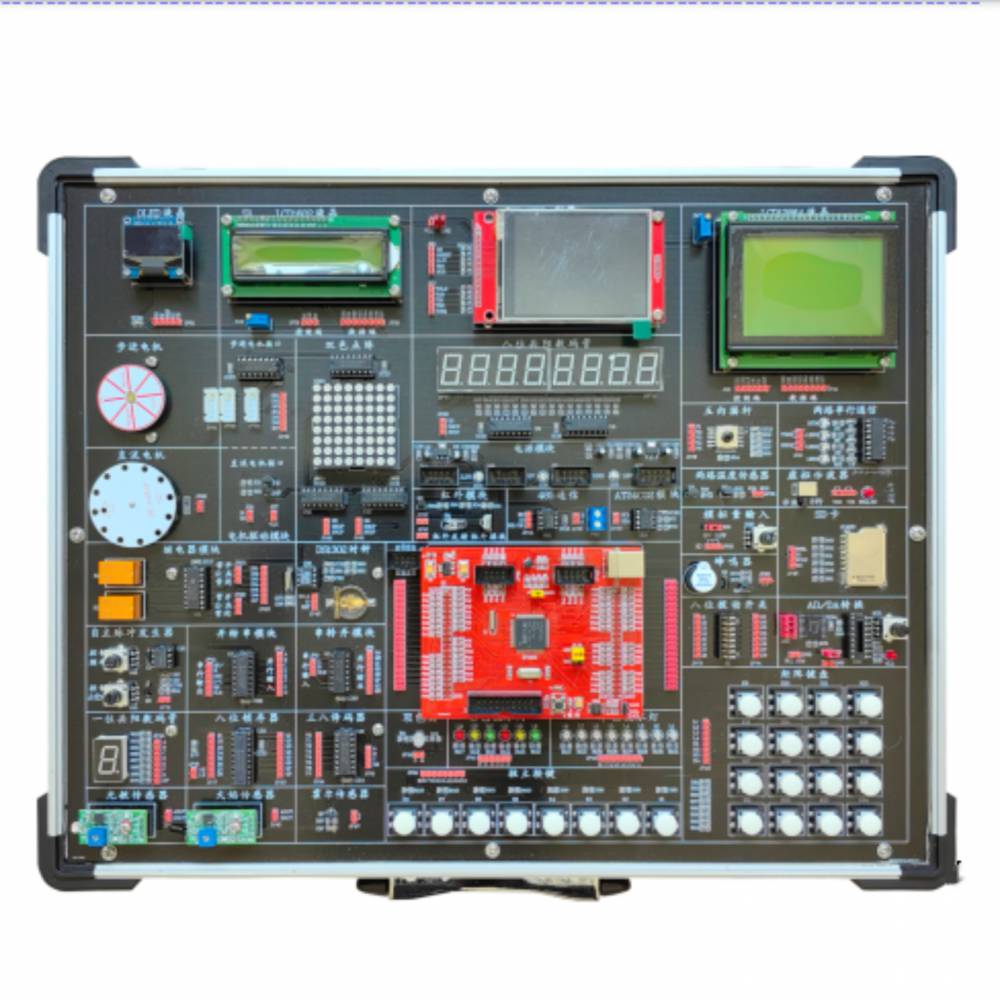

单片机嵌入式实验箱/项目化教学实验系统 型号:VV511- LH-XM24 库号：M73263
本系统是为项目化单片机嵌入式实验教学,注重8/32位嵌入式单片机实际应用,适合各类微控制器、电子设计、物联网等相关课程的教学实验需求， 处理器可选择配置 ：STC12C***60S2（标配）、AVR、STM32F103VET6 、STM32F407、PIC16、STC8H8K64U、DSP28335等。 系统硬件开放式设计，各个小模块都可以独立使用，来完成嵌入式单片机的基础实验，然后多模块组合完成各种嵌入式单片机实际应用项目 一、系统特性 1、项目化设计理念：系统设计多个和实际应用切合的模块，可组合成各种应用场景，培养学生的综合设计能力。 2、外设资源：本系统上可以实现几十个基础实验实训项目。 3、灵活性、扩展性强：可以拓展各种应用模块，通过灵活组合，可以实现一个综合性项目的设计。 4、兼容性强：兼容多种处理器，包括STC12C***60S2（标配）、AVR、STM32F103VET6 、STM32F407、PIC16、STC8H8K64U、DSP28335等。 5、配置完整：嵌入式系统配置好Jlink仿zhen器，单片机系统配置好专*用仿zhen器或下载器。 二、硬件资源配置 1)8个流水灯 2)2个单脉冲按钮 3)8个电平开关 4)2个4位数码管 带驱动 5)4个独立按键 6)4X4矩阵键盘 7)1个32X16点阵 8)LCD1602液晶 9)LCD12864液晶 10)0.96寸OLED模块 11)2.8寸TFT彩屏（SPI）模块 12)温度闭环控制模块（测温、加热和风扇控制） 13)AI语音识别模块 14)语音播放模块 15)1路DS18B20模块 16)1路直流电机（风扇） 17)1路舵机控制 18)2路继电器 19)1路DB9串口（公） 20)USB转串口模块 21)PCF8563实时时钟模块 22)无源蜂鸣器 23)电压转换模块 24)电流转换模块 25)电压源-10V-10V 26)电流信号源4mA-20mA 27)连续脉冲（0—1MHz）模块 28)红外发射模块 29)红外接收模块 30)串行DA TL5615模块 31)74HC595串并转换模块 32)光藕控制模块8输入，8输出 33)一个8欧喇叭 34)通用传感器接口(可配多种常用传感器,温度、湿度、气敏、热敏、光敏、压敏、人体红外、速度、雨滴和指纹等等） 35)AI摄像头接口 36)3V3电源电路 37)3V3/5V/+12V/-12V/GND电源引出 38)双排40芯板扩展接口 39)一批设备里送一套STM32F103VET6系统和DSP28335系统，并配套好仿zhen器。 三、软件配置 1、通用 KEIL 软件环境，支持汇编和 C 语言的编程、编译、链接和源程序级调试和在线下载。 2、在线下载软件：STC_ISP_V479。 3、MGCS 工业组态软件。 4、C 语言编程单片机应用设计例程。 5、MGCS 工业组态软件与单片机接口例程 四、基础实验 1、流水灯测试 2、单片机IO口应用实验1_ (IO输入输出) 3、单片机IO口应用实验2_ (工业顺序控制) 4、数码管显示 5、矩阵键盘显示 6、LCD1602液晶显示 7、内部ADC电压采集 8、内部串行DA转换实验 9、串口通信实验 10、电子音响实验 11、LCD12864液晶显示 12、OLED模块显示 13、PCF8563串行实时时钟应用实验 14、DS18B20温度显示 15、继电器控制 16、语音播放测试 17、红外发送接收测试 18、红外解*码测试 19、32*16点阵测试 20、TFT彩屏模块测试 21、AI语音控制 22、舵机控制 23、频率计的设计 24、温度闭环控制实验 五、项目设计（一批设备里配齐一套满足下列项目设计的硬件） 1、密码锁 2、家居控制（语音+红外控制灯，电机） 3、万*年历 4、表（频率计，电压表，电流表） 5、信号发生器 6、广告屏 7、温度闭环控制 8、地铁报站系统（语音+显示） 9、简易计算器 10、触屏控制设计 11、火灾报警自动喷淋系统 12、环境自动灯控系统 13、汽车倒车雷达 14、电子称 15、无线通信控制系统 16、汽车雨刮器 17、流量液位控制系统。 18、颜色识别系统设计 19、标识识别控制 20、人脸识别设计 21、AI摄像头应用实验 六、系统配置表 序号 名称 说明 数量 1 VV511-M73453实验系统 含硬件资源配置里全部软硬件 1台 2 单头杜邦线 40cm 15根 3 8芯压线 40cm 5根 4 串口通信线（2、3交叉） 1.5m 1根 5 方口USB通信线 1.5m 1根 交流电源线 1.5m 1根 7 实验指导书 1本 8 软件光盘 调试软件、实验例程和说明书电子档 1套 附：使用本实验箱需配套仪器仪表:电脑、万*用表和示波器等 |
