一、PCBA防水的重要性 在电子设备的世界里，PCBA（Printed Circuit Board Assembly，印刷电路板组件）堪称核心枢纽，连接着各种电子元件，确保设备正常运行。然而，水却是PCBA的大敌。哪怕只是少量的水侵入，都可能引发短路，致使电子元件损坏，大幅缩短设备使用寿命。想象一下，智能手机不慎掉入水中，或是在潮湿环境下工作的工业控制板遭遇水汽侵蚀，设备瞬间失灵，这不仅给用户带来***不便，还可能造成巨大的经济损失。因此，为PCBA提供可靠的防水保护迫在眉睫。

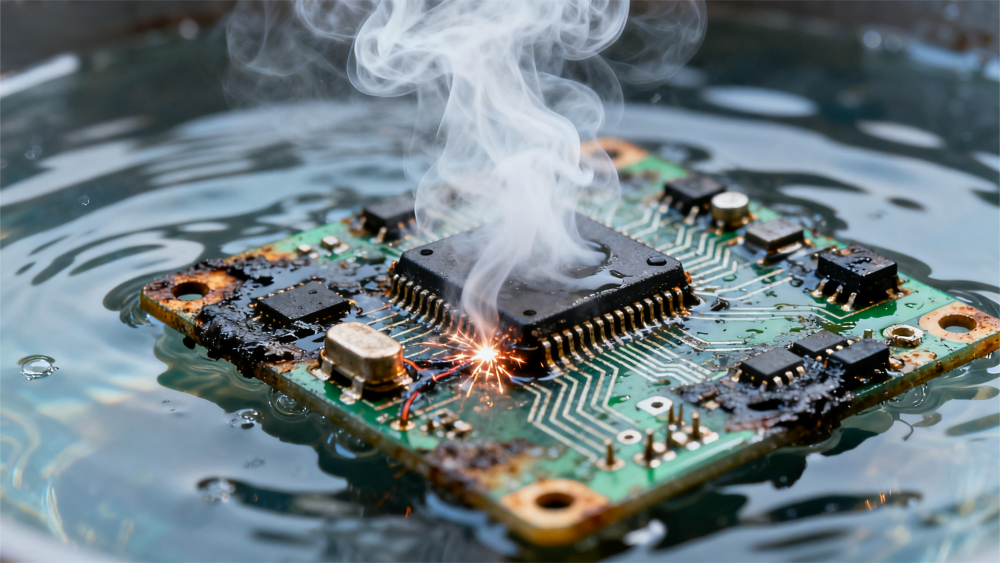

PCBA线路板部分浸泡在水中 二、PCBA防水纳米涂层的神奇原理 PCBA防水纳米涂层，犹如一层隐形的盾牌，其防护奥秘基于纳米级别的微观结构和特殊化学性质。这些涂层的厚度仅有几十到几百纳米，由特殊的纳米材料组成，分子间排列紧密且有序。当涂覆在PCBA表面时，纳米涂层凭借强大的表面活性，与PCBA表面原子通过化学键或范德华力紧密相连。 其防水关键在于超疏水效应。由于纳米涂层表面能极低，水在其表面无法铺展，而是形成近似球形的水珠，就像荷叶上滚动的水珠一样。这种超疏水特性使得水分难以与PCBA表面直接接触，从而有效阻止水对电子元件的侵害，保障PCBA在潮湿环境中的正常工作。

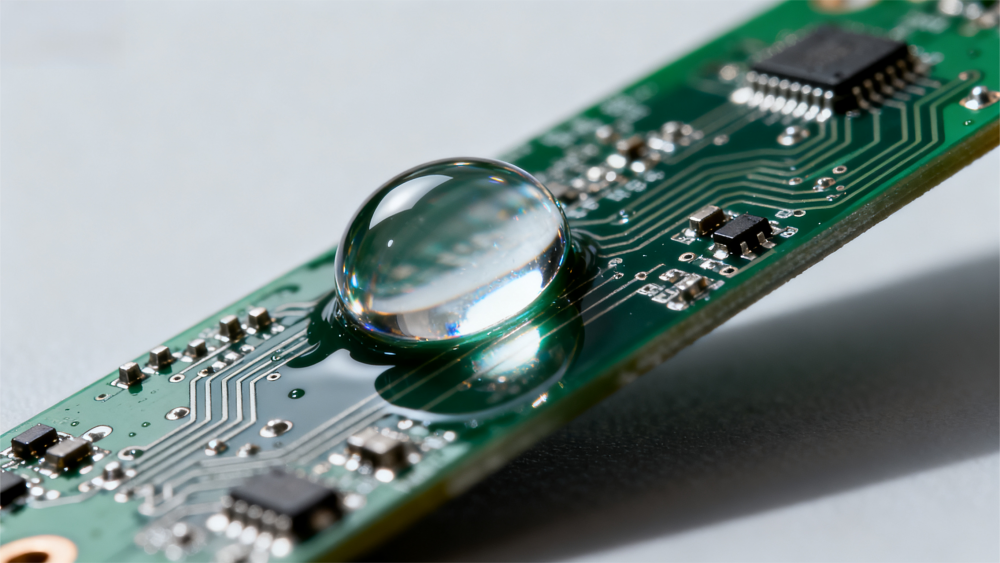

接触角 150°+ 超疏水效应 三、PCBA防水纳米涂层的***优势 1. ***防水性能：无论是日常生活中的溅水、意外浸水，还是高湿度的恶劣环境，纳米涂层都能为PCBA提供可靠防护，***降低因水引发的电子设备故障概率。例如，采用纳米涂层的智能手机，即使不小心掉进浅水坑，捞起后仍可正常使用。 2. 超薄轻量化：纳米级别的厚度意味着几乎不增加PCBA的重量和体积。这对于追求轻薄的现代电子设备，如智能手机、智能手表、无线耳机等，至关重要，确保产品在保持小巧便携的同时具备***防水性能。 3. 电气性能无损：纳米涂层具备良好的绝缘性，不会干扰PCBA的正常电气信号传输，***电子设备稳定运行。无论是高频信号还是微弱电流，都能在涂有纳米涂层的PCBA上畅通无阻。 4. 化学稳定性强：除了防水，纳米涂层还能抵御多种化学物质的侵蚀，如常见的酸碱溶液、有机溶剂等。这使得PCBA在复杂化学环境中依然能够长时间稳定工作，提高了设备的适应性和耐用性。 5. 工艺简便易实施：纳米涂层可通过喷涂、浸涂、刷涂等多种工艺进行涂覆，操作相对简单，易于在大规模生产线上实现。这不仅提高了生产效率，还降低了生产成本，使得更多电子设备能够受益于这项技术。

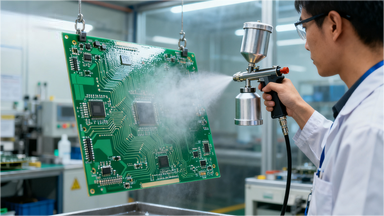

喷枪喷出的细腻雾状涂层均匀覆盖在PCBA表面
1. 消费电子：在消费电子领域，纳米涂层应用极为广泛。智能手机、平板电脑、智能手表等产品经常在日常生活中面临水的威胁，纳米涂层的使用大大提高了这些设备的防水性能，让用户在使用时更加安心。比如，某***的智能手表，通过采用PCBA防水纳米涂层技术，实现了游泳级别的防水功能，满足了用户在运动场景下的防水需求。 2. 汽车电子：汽车内部的电子系统需要应对各种复杂路况和恶劣天气。发动机控制单元（ECU）、车载娱乐系统、传感器等电子部件，经纳米涂层处理后，能够有效抵御雨水、泥浆和冷凝水的侵蚀，确保汽车电子设备稳定运行，保障行车安全。 3. 工业控制：工业环境往往充满水汽、油污和灰尘，对PCBA的稳定性要求极高。纳米涂层使工业控制板能够在恶劣的工业环境中可靠工作，减少因环境因素导致的设备停机和故障，提高工业生产的连续性和效率。 4. 医疗电子：医疗设备必须具备高度的可靠性和安全性。PCBA防水纳米涂层可防止液体侵入，确保医疗电子设备如血糖仪、超声诊断仪等在接触到水或其他液体时不受损坏，保障医疗过程的顺利进行和患者的安全。 二、PCBA防水纳米涂层的未来展望 1. 性能持续优化：随着纳米技术的不断进步，PCBA防水纳米涂层将在防水、耐磨损、耐高温等性能方面取得更大突破。未来有望研发出能够在***环境下长期稳定保护PCBA的高性能纳米涂层，满足航空航天、深海探测等高端领域对电子设备防水的严苛要求。 2. 绿色环保发展：在全球环保意识日益增强的背景下，开发环保型纳米涂层材料将成为重要趋势。未来的纳米涂层将采用***、无害、可生物降解的原材料，减少生产和使用过程对环境的影响，实现电子产业的可持续发展。 3. 智能化功能拓展：智能化是未来纳米涂层的一个重要发展方向。纳米涂层可能会具备自我修复微小损伤的能力，当涂层表面出现细微划痕或破损时，能够自动修复，恢复防水性能。此外，还可能实现实时监测涂层状态并向设备系统反馈，便于及时维护和更换，进一步提高电子设备的可靠性和使用寿命。 总之，PCBA防水纳米涂层作为电子设备防水领域的重要技术，正以其独特的优势和广泛的应用，为电子产业的发展注入强大动力。随着技术的不断创新和完善，它将在更多领域发挥关键作用，为我们的生活带来更多便利和保障。 |
