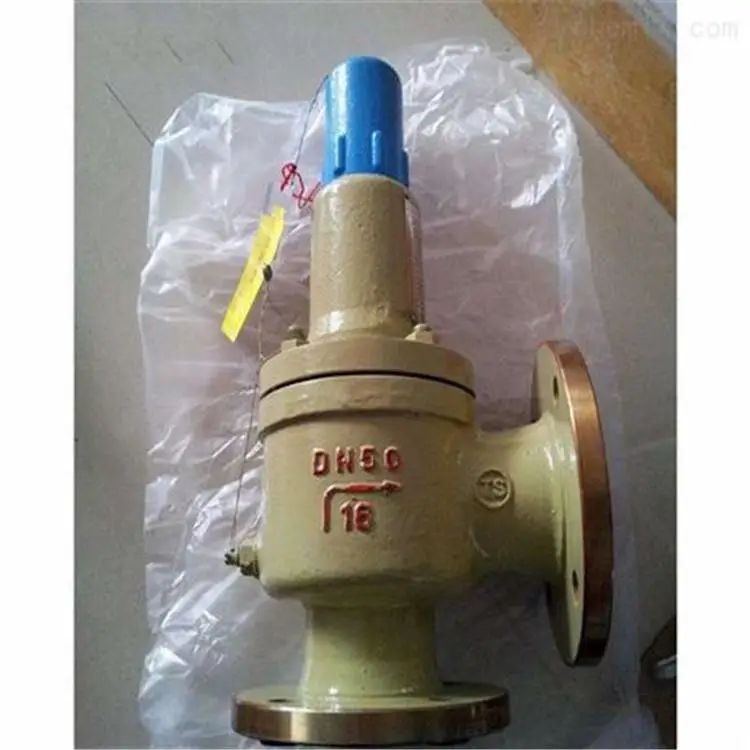

销售弹簧安全阀A42Y 全启封闭式安全阀不锈钢铸钢阀门 A42Y-16P

¥620.00 1 - 9件
¥610.00 ≥10件

参数

蒸汽高温产品特性
渤工品牌
A42Y-16C型号

发货地浙江永嘉县 2天内发货供货总量600件

永嘉县渤亿阀门厂: 进入店铺在线咨询

A42Y弹簧全启式安全阀全启式安全阀弹簧全启封闭式安全阀 A42Y-16C ¥610.00

A42Y-16C 法兰全启式安全阀锅炉排气阀海一铸钢法兰安全阀 ¥610.00

A42Y-16P 安全阀全启式弹簧泄压阀高压不锈钢法兰蒸汽空气安全阀 ¥610.00

A42Y-16C 弹簧全启封闭式安全阀法兰铸钢安全阀法兰式安全阀门 WCB ¥610.00

A42Y/W-16P/C 锅炉高温水蒸汽不锈钢安全阀弹簧全启式法兰泄压阀 ¥610.00

氧气安全阀 A42Y蒸汽锅炉弹簧式不锈钢全启式安全阀阀 A42Y-16P ¥610.00

产品详情

一、产品简介:

A42Y弹簧全启封闭式安全阀适用于工作温度≤300℃空气、石油气、液体等介质用于工作温度≤200℃有腐蚀性的介质的设备和管路上，作为超压保护装置。连接法兰标准按JB/T……-94系列1。≥6.4MPa按JB/T……-94系列2。

二，产品作用:
安全阀是为了防止压力设备和容器或易引起压力升高或容器内部压力超过限度而发生爆裂的安全装置。安全阀是压力容器、锅炉、压力管道等压力系统使用广泛的一种安全装置，***压力系统安全运行。当容器压力超过设计规定时，安全阀自动开启，排出气体降低器内的过高压，防止容器或管线破坏。而当容器内的压力降至正常操作压力时，即自动关闭避免因容器超压排出全部气体，从而造成浪费和生产中断。安全阀主要由阀座、阀瓣(阀芯)和加载机构三部分组成。阀座有的和阀体是一个整体，有的是和阀体组装在一起的，它与设备连通。阀瓣常连带有阀杆，它紧扣在阀座上。阀瓣上面是加载机构，载荷的大小可以调节。当设备内的压力在一定的工作压力范围之内时，内部介质作用于阀瓣上面的力小于加载机构加在阀上面的力，两者之差构成阀瓣与阀座之间的密封力，使阀瓣紧压着阀座，设备的介质无法排出。当设备内的压力超过规定的工作压力并达到安全阀的开启压力时，内部介质作用于闹瓣上面的力大于加载机构施加在它上面的力，于是阀瓣离开阀座，安全阀开启，设备内的介质即通过阀座排出、如果安全阀的排量大于设备的安全泄放量，设备内压力即逐渐下降，而且通过短时间的排气后，压力即降回至正常工作压力。此时内压作用于阀瓣上面的力又小于加载机构施加在它上面的力，阀瓣又紧压着阀座，介质停止排出，设备保持正常的工作压力继续运行。所以，安全阀是通过阀瓣上介质作用力与加载机构作用力的消长，自行关闭或开启以达到防止设备超压的目的。

三、产品零部件材料:

NO.	零件名称	A42Y-C/KA42Y-C材料	A42Y-P/KA42Y-P材料	A42Y-R材料	DA42Y-P材料
1	阀座	2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZG1Cr18Ni9Ti
2	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	LCB/ZG1Cr18Ni9Ti
3	调节圈	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
4	反冲盘	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
5	阀瓣	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
6	导向套	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450	ZG1Cr18Ni9Ti
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料	50CrVA
9	阀杆	2Cr13	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
10	调整螺杆	45	2Cr13	2Cr13	2Cr13
11	阀帽	ZG200-400	ZG200-400	ZG200-400	ZG230-450
;	密封面材料	堆焊Co基硬质合金

四、产品参数:

主要尺寸

型号	公称通径	do	d	M	K	D	Z-ød	b	d1	M1	K1	D1	Z1-ød1	b1	L	L1	≈H
A42Y-160	15	8	20	M34×2	60	95	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
20	8	27	M33×2	68	105	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
25	14	28	M33×2	68	105	3-18	20	50	M64×3	115	165	6-26	32	150	150	280
32	15	37	M42×2	80	115	4-18	22	50	M64×3	115	165	6-26	32	150	150	390
40	20	47	M52×2	115	165	6-26	28	65	M80×3	145	200	6-29	40	180	180	495
50	25	59	M64×3	115	165	6-26	32	80	M100×3	170	225	6-33	50	165	165	400
A42Y-320	15	8	27	M33×2	68	105	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
20	8	30	M33×2	75	110	3-18	22	29	M42×2	80	115	4-18	22	95	100	220
25	14	35	M42×2	80	115	4-18	22	50	M64×3	115	165	6-26	32	150	150	280
32	15	41	M48×2	95	135	4-22	25	50	M64×3	115	165	6-26	32	150	150	390
40	20	58	M64×3	115	165	6-26	32	65	M80×3	145	200	6-29	40	180	180	495
50	25	70	M80×3	145	200	6-29	40	80	M100×3	170	225	6-33	50	165	165	400
A42Y-400	32	15	41	M48×2	95	135	4-22	25	50	M64×3	115	165	6-26	32	150	150
