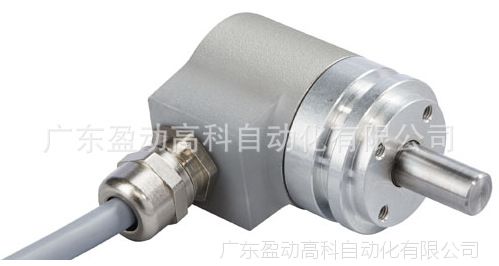

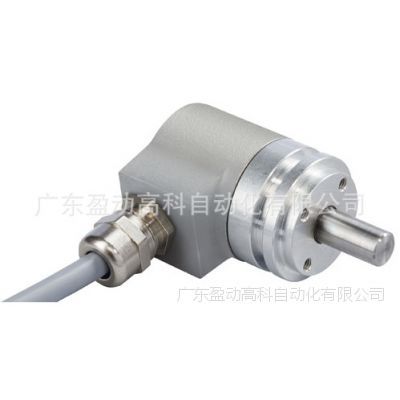

POSITAL-FRABA 博思特 UCD-S100B-0014-D10D-CRW
- ¥1500.00 1PCS起批
- ¥1400.00 2 - 4PCS
- ¥1300.00 ≥5PCS
- 工业编码器类型
- FRABA品牌
- UCD-S100B-0014-D10D-CRW型号
IXARC 旋转编码器
UCD-S100B-0014-D10D-CRW
接口
接口SSI带预设
手动功能预设功能和方向反转可以通过电缆或连接器
编译
接口周期时间> 25 μs
输出
输出驱动器RS422
电气数据
电源电压4.75 – 30 VDC（电源符合EN 50178）
功耗典型的 50 mA
功耗≤ 1.5 W
启动时间< 250 ms
时钟输入RS 422, 通过光电耦合器
时钟速度100 kHz – 2 MHz
反极性保护是
短路保护是
EMC:发射干扰EN 61000-6-4
EMC:抗干扰EN 61000-6-2
Printed at 14-10-2014 11:10
- 2 -
传感器
技术磁性
单圈分辨率14 位
精度 (INL) ±0.0878°（≤12位）
检测信号 (默认值) 顺时针旋转(面向轴)时，数值增加
认证 认证/寿命 码制 码二进制码
环境规格
外壳防护等级 (轴) IP54, IP64 – IP69K (EN 60529)
外壳防护等级 (外壳) IP54, IP64 – IP69K (EN 60529)
工作温度-40 °C (-40 °F) - +85 °C (+185 °F)
湿度98%相对湿度, 无凝结状态
机械数据
外壳材料钢
外壳涂层粉末涂层
法兰形式同步法兰, ø 36 mm 重载型
法兰材料铝
轴的类型实心轴, 长度 = 20 mm
轴的直径ø 10 mm (ø 0.39")
轴的材料不锈钢 V4A (1.4112, 440 B), 加强型
轴负载轴向 180 N, 径向 180 N
最小机械寿命10 (180 N / 180 N), 15 (150 N,150 N), 30
(100 N / 100 N)
摩擦力矩≤ 5 Ncm @ 20 °C, (0.11 oz-in @ 68 °F)
机械速度≤ 6000 1/min
耐冲击性≤300g（6毫秒半弦波，EN60068-2-27）
持久的抗冲击性≤30G（6毫秒半弦波，EN60068-2-29）
耐振动性≤ 30 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度56 mm (2.20")
重量195 g (0.43 lb)
电气连接
连接方向径向
Printed at 14-10-2014 11:10
- 3 -
电缆长度1 m [39"]
导线截面0.38 mm² / AWG 22
材料 / 类型PUR / PU
电缆直径7.1 mm (0.28 in)
最小弯曲半径35 mm (1.38 in) 固定, 70 mm (2.76 in) 弯曲
連接計劃
信號電纜顏色
Power Supply 棕色
GND 白
Data+ 灰色
Data- 粉红色
Clock+ 绿色
Clock- 黄色
Preset 蓝色
DIR 红
Shielding 屏蔽
尺寸圖
所有尺寸均为[英寸]毫米。此信息和图纸的目的只是为了在一般的介绍。请参阅“下载”部分进行了详细的技术图纸。© 弗瑞柏 FRABA B.V. 版权所
有。对于技术性误差或疏漏，我们不承担责任。产品规格的变更恕不另行通知。
