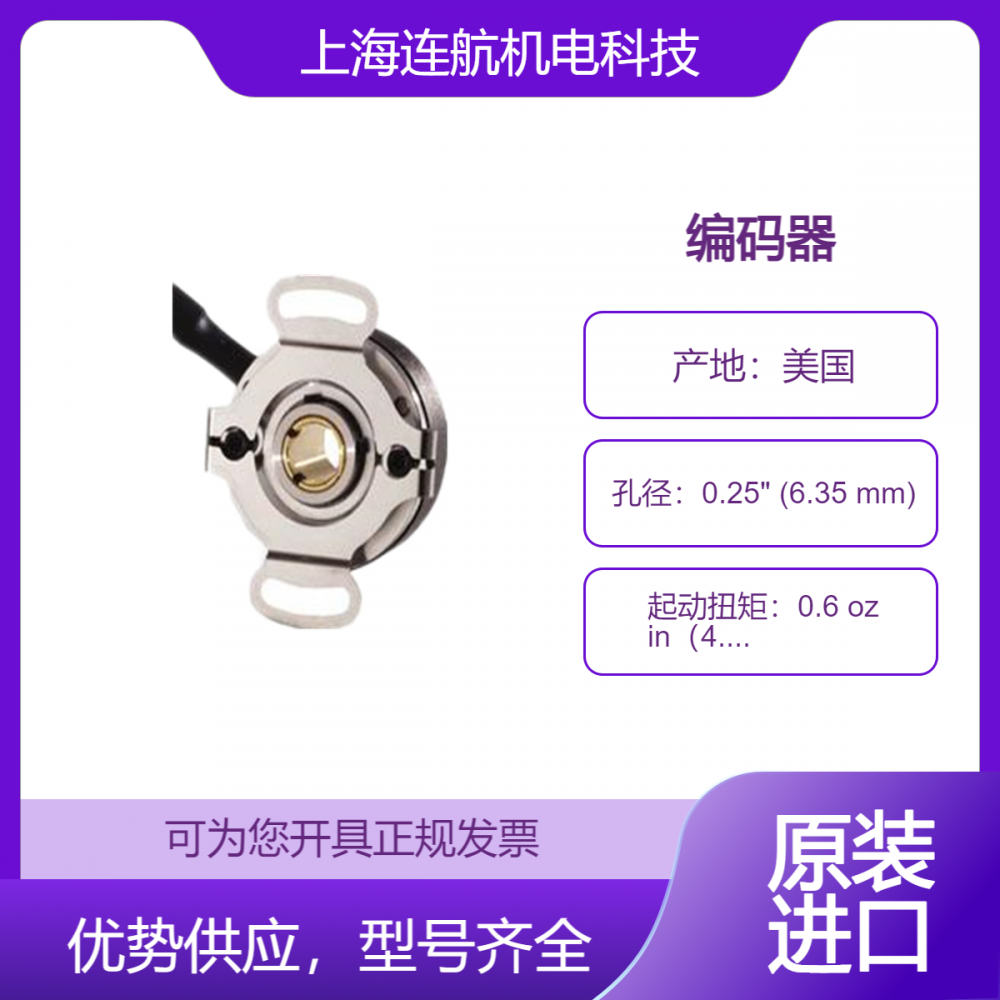

产品名称:RED LION编码器ZOD0060A
产品型号:ZOD0060A
产品介绍:
ZOD型是通孔编码器,孔径为0.25”(6.35 mm),这些装置非常适合需要小型、高精度、低成本编码器的应用,该编码器采用全金属结构,可多年无故障运行。编码器具有灵活的蝶形安装和空心盲轴。这些编码器使用两个相隔90°的固定螺钉将编码器的轮毂固定在电机轴上。NPN开路集电极输出的电流均限制为100 mA。输出为标准正交索引,分辨率为每轴旋转2500个脉冲。正交分离通常为90电度。输出A引导输出B顺时针旋转编码器轴。
性能特点:
正交输出
电流吸收器输出
5 线,3 英尺电缆
每转60次脉冲
max速度能力8000 RPM
0.25" (6.3 mm) 通孔
参数:
电气规格:
电源电压:4.75至28 VDC,max 100 mA,无输出负载
输出:NPN集电极开路晶体管,VOH=max 30 VDC;max电流20 mA。增量-两个正交的方波,A引导B顺时针旋转。
max频率:200 KHz


索引:NPN开路集电极晶体管,VOH=max 30 VDC。;max 电流20 mA。每转一次,以输出通道A为中心。索引为正向脉冲。
噪声抗扰度:根据BS EN61000-6-2进行测试;BS EN50081-2;BS EN61000-4-2;BS EN61000-4-3;BS EN61000-4-6;BS EN 500811标准
对称性:180°(±18°)电气
四相:90°(±22.5°)电气
min边缘SEP:67.5°电气
精度:在0.017°机械范围内或距离真实位置1弧分内(PPR>189)
机械规格:
max机械转速:8000 RPM
孔径: 0.25" (6.35 mm)
孔径公差:-0.0000“/+0.0006”
用户轴公差:
-径向跳动:max 0.008“
-轴向端隙:+/-0.030“max值
起动扭矩:0.6 oz in(4.24 N-mm)
惯性矩:6.7 x 10-5盎司-秒2(4.8 gm-cm2)
电气连接:电缆长度为36“(914.4 mm),带24 AWG导线,带屏蔽
产地:美国
