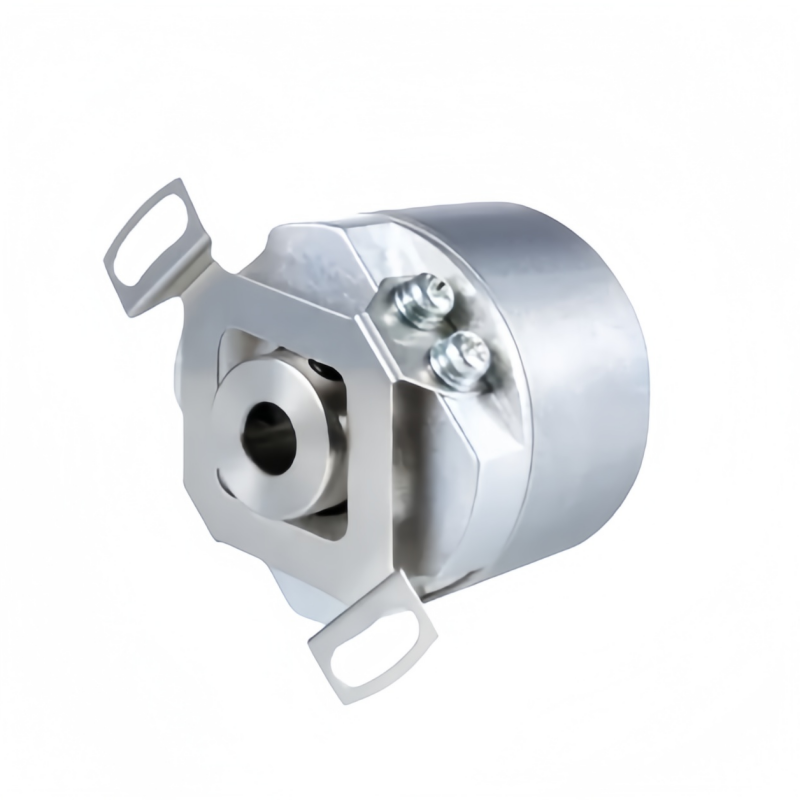

供应HENDENHAIN海德汉增量式旋转编码器ERN 1070 534912-11内置轴承
行数
2500
输出信号
TTLx5
电力供应
5 V (+-5 %)
保护等级
IP64 (EN60529)
增量式旋转编码器内置轴承技术通过将高精度轴承与编码器一体化设计，***提升了设备的动态性能、精度及可靠性，广泛应用于高精度运动控制领域。
技术特点
高精度与高刚性
内置轴承采用高精度材料与制造工艺，轴向负载能力达150N，径向负载达200N，确保在重载工况下仍能保持±12"至±27"的定位精度。
轴承间距优化设计（如30mm间距）可防止跑偏，减少高速运动中的振动，延长使用寿命。
动态性能***
定子联轴器补偿电机与编码器间的间隙和误差，即使存在倾斜或轴向间隙也能可靠工作，固有频率≥500Hz，适应高速旋转需求（如12000rpm机械允许转速）。
分离式联轴器设计可补偿轴向运动和不同轴度，支持更高转速（如ERN 1381系列可达15000rpm）。
防护与可靠性
防护等级IP40至IP67，内置密封轴承实现防滴、防油性能，适应恶劣工业环境。
满足功能安全特性要求，具备机械连接防松保护功能，确保长期稳定运行。
安装与维护便捷
空心轴设计（如内径20mm至50mm）可直接连接用户轴，无需额外转子联轴器，简化安装流程。
紧凑型结构（如外壳直径87mm）和多种安装方式（同步法兰、夹紧法兰）降低设备集成难度。
应用场景
机床与自动化
在数控机床中用于主轴、进给轴的位置反馈，实现±12"至±16"的高精度加工。
自动化生产线中监测机械臂、传送带等运动部件的位置与速度。
机器人与伺服系统
机器人关节位置检测，确保轨迹跟踪精度。
伺服驱动系统实现闭环控制，提升动态响应速度。
电梯与交通
电梯轿厢位置监测，确保安全停靠。
汽车电子稳定控制系统（ESC）、自动驾驶辅助系统测量车轮转速与转向角度。
航空航天
飞行器姿态控制、发动机转速监测，要求高精度与可靠性。
优势总结
高精度与稳定性：内置轴承设计减少外部安装误差，提升系统刚性。
动态性能优异：高固有频率和分离式联轴器适应高速、高加速度应用。
环境适应性强：防护等级与密封结构满足恶劣工况需求。
成本效益：简化安装流程，降低维护成本。
供应HENDENHAIN海德汉增量式旋转编码器ERN 1070 534912-11内置轴承
