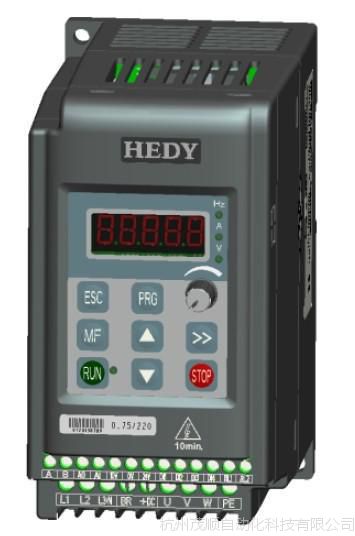

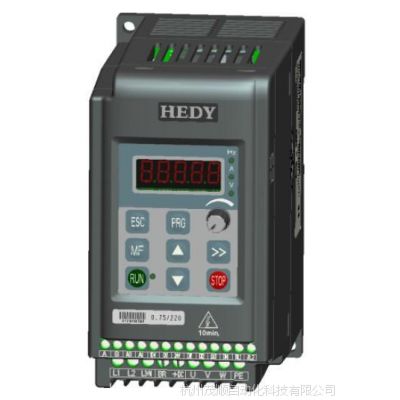

HD71-41T00040 供应广州七喜三相 0.37KW 国产通用简易变频器

¥645.00 1 - 9台
¥625.00 10 - 19台
¥600.00 ≥20台

参数

通用应用范围
HEDY/七喜品牌
HD71-41T产品系列

发货地浙江杭州不限

杭州茂顺自动化科技有限公司: 进入店铺在线咨询

C98043-A7009-L1 SIEMENS西门子控制器电源板 ¥800.00

C98043-A7005-L1 SIEMENS西门子操作面板直流调速器专用备件 ¥400.00

C98043-A7003-L4 SIEMENS西门子触发板直流调速器驱动板 ¥3500.00

产品详情

HD71性能特点

***的电机控制算法

高性能开环矢量控制

优化的V/F控制

优异的加减速斜坡控制

电机参数快速辨识

过载能力：150%额定输出电流1分钟

低频转矩输出：

0.5Hz：***转矩；1Hz：150%转矩

HD71主要硬件特色

双CPU处理，控制更***

第4代IGBT

内置制动单元可选

内置EMC滤波器，满足不同的应用需求

PCBA涂层设计，增加环境适应性

独特的控制端子

模拟给定(电流)断线检测功能可选

***的热模型设计实现IGBT可靠热保护

HD71主要功能特色

参数简洁,易于使用

低母线电压运行方式(400V)

自动电压调整（AVR）

载波频率自动调节

转速跟踪启动功能

支持启动、停机直流制动

跳跃频率控制功能

强大的电子电位计功能

内置MODBUS-RTU

完善的保护功能

8段速运行

产品型号介绍

通用技术规格

功率输入	输入电压Uin	200V（−10%）～240V（+10%）单相/三相 380V（−10%）～480V（+10%）三相
	输入电源频率	48Hz～62Hz
	输入电压不平衡度	≤3%
功率输出	输出电压	0V～输入电压
功率输出	输出频率	0Hz～300Hz
主要控制性能	控制方式	V/F控制，开环矢量控制
	载波频率	1kHz～15kHz
	调速范围	矢量控制方式下1:100，V/F方式1:50
	起动转矩	矢量控制方式下0.5Hz：***，1Hz：150%
	转矩控制精度	≤7%，矢量控制方式下
	转矩脉动	≤2%，矢量控制方式下
	稳态运行转速精度	≤1%n0（额定条件下）
	频率设定值分辨率	数字给定0.01Hz，模拟给定0.1%×频率
	加、减速时间	0.1s～3600s
	转矩提升	0.1％～30.0％
	过载能力	150%额定输出电流1分钟
	V/F曲线	四种方式：用户自定义V/F曲线方式和3种降转矩特性曲线方式（2.0次幂、1.7次幂、1.2次幂）
	直流制动	直流制动起始频率：0.0%～20.0%频率直流制动电流：0.0%～300.0%电机额定电流直流制动时间：0.00s～60.00s
	能耗制动能力	内置制动单元能耗制动使用率：0.0%～100.0% 能耗制动直流电压点出厂默认为： 220V电压等级产品为390V 380V电压等级产品为780V
	点动	点动频率范围：0.00Hz～50.00Hz 点动间隔时间：0.1s～60.0s
主要控制性能	多段速运行	通过控制端子实现8段速运行
主要控制性能	自动电压调整（AVR）	当电网电压在一定范围内变化时，能自动保持输出电压恒定
特殊控制功能	内置PID	可方便构成闭环控制系统
输入输出功能	频率设定方式	数字输入：键盘数字给定、UP/DOWN端子、PID给定、通讯
	频率设定方式	模拟输入：AI：0V～10V，0（4）mA～20mA，键盘电位计给定
	运行命令通道	键盘、端子、通讯
	数字输入端子	DI1～DI4：4路可编程数字输入端子，正、负逻辑可选
	模拟输入端子	AI：可编程模拟量输入端子，可输入0V～10V，0（4）mA～20mA信号，通过编程可复用为数字输入功能
	模拟输出端子	AO：可编程模拟量输出端子，输出0V～10V电压信号，通过编程可复用为数字输出功能
	继电器输出	一个可编程常开继电器输出，开关容量： AC250V/2A（COSφ=1） AC250V/1A（COSφ=0.4） DC30V/1A
通讯	接口方式	485协议通讯端子
通讯	通讯协议	Modbus RTU模式
使用环境	海拔高度	海拔1000米以内无需降额；海拔1000米～3000米之间，每升高100米须降额1%使用
	环境温度	-10°C～+40°C
	湿度	小于90%RH，无凝露
	振动	小于5.9m/s2（0.6g）
	存储温度	−40°C～+70°C
	使用场所	室内，无直接日晒，无易燃、腐蚀性气体和液体，无油性灰尘、飘浮性的纤维及金属微粒等
保护功能		短路、过流、过载、过压、欠压、缺相、过热、外部故障等
效率		≥89%
安装方式		柜挂式安装，导轨安装
防护等级		IP00（加附件可满足IP20）
冷却方式		0.4kW型号为自然冷却，其他型号为强迫风冷

产品外形、安装尺寸

结构安装尺寸

变频器安装空间示意图

相关产品

功率(KW)	产品型号
200V
0.37KW	HD71-21D00040
0.37KW	HD71-20D00040
0.75KW	HD71-21D00075
0.75KW	HD71-20D00075
1.1KW	HD71-21D00110
1.1KW	HD71-20D00110
400V
0.37KW	HD71-41T00040
0.37KW	HD71-40T00040
0.75KW	HD71-41T00075
0.75KW	HD71-40T00075
1.5KW	HD71-41T00150
1.5KW	HD71-40T00150
