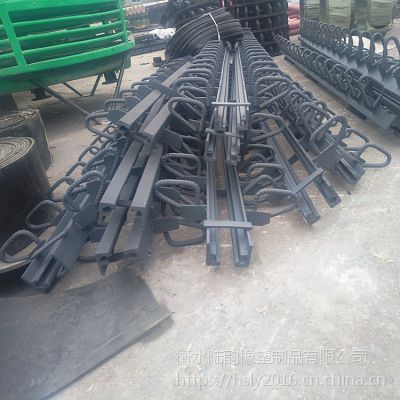

桥梁伸缩缝_陆韵多组式桥梁伸缩缝整体尺寸
选定伸缩缝规格尺寸
选定伸缩缝的规格尺寸与使用寿命关系很大，在设计时应考虑足够的伸缩富余量。
当桥梁位移方向与伸缩缝中心线正交时，选用伸缩缝规格比较容易，但桥梁位移方向与伸缩缝中心斜交时，须分解成平行与垂直于中心线的两个矢量，选用伸缩缝规格取决于两个矢量当中的一个。
与接缝平行的矢量：△Lp=△sβ
与接缝垂直的矢量：△Lr=△Lr.sinβ
式中：表示桥梁位移的总变形量；为位移方向与接缝方向的交角
β=45゜ ∽135°
△Lr是选用伸缩缝规格的依据， △Lp的变形一般由橡胶密封条的水平错动老完成，对伸缩缝的选用无太大的影响。
例：设计桥梁沿结构中心线位移95mm，伸缩缝与其斜交40°，按公式计算△Lr=73mm,△Lp=61mm选用本型号的伸缩缝是适用的。
同时要注意，胶条以中部为准，水平错动量在前后两个方向都是不应超过40mm，如计算中发现有过量错动，须选用更大规格的伸缩缝。
设计时，如带有人行道，防撞墙结构的，必须将设计角度，尺寸数据提供给本厂，便于工厂按设计要求整体制造。
桥梁伸缩缝_陆韵多组式桥梁伸缩缝整体尺寸
安装前现场准备
GQF-C型伸缩缝是在本厂制造并组装，若整条伸缩缝超长不能运输或工程需分段施工，需在现场焊接一体后，再组装橡胶密封条。
（1） 伸缩缝预留槽口、在浇筑拟安装伸缩缝的梁体、桥台时，在端部预留符合安装尺寸的槽口。
固锚件型式 槽口宽度（b） 槽口深度（h）
锚栓 ≥350 80∽120 锚环 ≥350 80∽120 锚板 ≥350 ≥150
伸缩缝的选用条件
桥梁设计时，若选择了GQF-C型、GQF-F型、GQF-Z型伸缩缝，应提供以下资料
1、桥梁的横断面图：包括横坡、人行道、带、栏杆的位置数据等详细资料。
2、伸缩缝在安装时的温度及变化幅度。
GQF-Z40型伸缩缝的型号
GQF-C型：GQF-C20型、GQF-C40型、GQF-C60型、GQF-C80型
GQF-F型：GQF-F40型、GQF-F60型、GQF-F80型、
GQF-ZF型：GQF-ZF60型、GQF-ZF80型
桥梁伸缩缝_陆韵多组式桥梁伸缩缝整体尺寸
单缝式伸缩缝产品在桥梁上安装时的步骤及注意事项：
1、当工程施工单位在安装桥梁伸缩缝时，一旦发生碰撞变形，很难修复为合格产品，所以在安装的全过
程中，一定要采取措施保护，严禁任何车辆通过。
密封胶条：采用氯丁或三元乙丙橡胶制造，具有良好的耐老化、耐曲挠性能。
2、一定要精心操作。如果出现现场不易调整，所以对伸缩缝的成品检查一定要认真、仔细。不合格不可
运至现场。
3、在GQF-Z40公路桥梁伸缩缝装置在安装前，要与设计图和现场核对位置、尺寸无误后，再稳放入预留
槽。要将桥上各接缝处缝隙一定要用聚苯乙烯泡沫板塞严，防止浇注保护带混凝土时灌入，使缝失效。同
时，也不可将装置内灌进混凝土，以免更换V形象胶带时受阻。
4.、在保护带混凝土浇筑后，前7-8日一定要及时洒水养护，以利强度增长和防止裂缝出现。
桥梁伸缩缝_陆韵多组式桥梁伸缩缝整体尺寸
